当前位置:首页 > 产品中心 > 无损检测仪器 > 超声波测厚仪

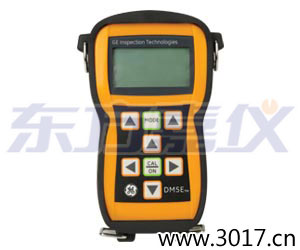

壁厚测量仪
品 牌:美国GE
型 号:DM5E系列
市场价:
促销价:
主要技术指标:材料声速范围:0.508到18.699毫米/毫秒(0.0200到0.7362英寸/毫秒)

使用DM5E系列壁厚测量仪,您可以完成大量的艰巨任务,尤其是测量受到腐蚀和侵蚀部件的剩余壁厚。

它是智能化设计的,使用方便的超声波测厚仪,小巧轻质,超声波测厚仪耦合剂,但功能强大,结构袖珍,外形符合人体符合人体工程学,为单手操作,操作时十分舒适。


规格:


仪器

工作原理

超声波脉冲回波法

测量模式

取决于探头和材料,在始脉冲和一次底波的测量模式下,0.60毫米到508毫米(0.025英寸到20.00英寸);在双层测量模式下,2.00毫米到127.0毫米

测量分辨率

0.01毫米默认 - 可选0.01,深圳超声波测厚仪,0.1毫米(0.001英寸默认 - 可选择0.001,0.01英寸)

材料声速范围 0.508到18.699毫米/毫秒(0.0200到0.7362英寸/毫秒)
材料速度分辨率 1米/秒(0.0001英寸/毫秒)
单位 英寸或毫米
校准 单点校准、用试块校准和不用试块校准、两点校准
脉冲发生器 激励脉冲: 尖脉冲发生器
电压:120伏加载到50欧姆负载,使用20兆赫示波器
接收器 带宽500千赫到12兆赫@ -3dB
增益自动增益控制
显示屏类型 高分辨率图形液晶显示屏,64×128像素,53.0毫米×27.0毫米,背光和对比度可调
更新速率 4赫兹或8赫兹,用户可选择,24赫兹扫描模式捕捉率
厚度值显示 标准查看模式为5位数字,高10.6毫米(0.4英寸)
B-扫描查看模式为5位数字,高2.55毫米(0.1英寸)
末位读数显示 实心和空心读数指示耦合或非耦合状态
设置 探头的9个标准设置
报警设置 最小和最大的报警范围为0.25毫米到508毫米(0.010英寸20.00英寸)
当报警器启用和违规时,实心和空心读数交替
电源要求 2 节“AA”电池
电池寿命/工作
时间
约60小时。
仪器关闭 可选择“ALWAYS ON”(始终开启)或在 5、10、15、30 分钟无操作后“AUTO OFF”(自动关闭)
语言 可选择英语、德语、法语、西班牙语、意大利语、俄语、日语和中文
I/O连接器 传感器双Lemo 00(同轴)
连接迷你USB和个人电脑
温度 工作温度 -10°C 到 +50°C (+10°F 到 +120°F)
存储温度 -20°C 到 +60°C (-10°F 到 +140°F)
重量 223克(0.597磅)含电池
大小 138毫米×32毫米×75毫米
冲击 IEC 68-2-27 Ea,根据Mil Std 810C 方法 516.2 程序I,多模式超声波测厚仪,每轴6次15克11毫秒脉冲半正弦波
密封 IEC529/IP54,防尘/防滴水,依据IEC 529对IP54分类的规定

数据记录器选项功能

容量: 50,000个读数
文件结构 网格文件
行数 1到50,000
列数 1到223
文件命名 多达24个字符的字母数字名称
可选软件 标准版UltraMATE和简化版UltraMATE

探头/传感器




特色:

3种功能水平

DM5E系列提供三种功能水平的版本:

基础型DM5E
DM5E系列配有坚固的外壳,并符合人体工程学设计,济南超声波测厚仪培训,含AA电池重量仅为223克。该电 池可以工作多达60小时。基本型DM5E专门用于EN15317,具有液晶显示器,在所有照明条件下有可见背光。通过用户友好型界面,超声波测厚仪校准规范,可单手操作仪器。该 界面是一个密封的,带防水性和防尘膜的键盘,其特点是功能键和方向键最少。菜单导航直观、简单。基本型DM5E具备各种功能,如最小/最大捕捉、B扫描、 报警和差分厚度测量,超声涂层测厚仪,并且可以即时比较测量厚度和标称。

DM5E
采用双层测量操作模式。该模式可以透过涂层测量金属厚度。无需刮除测量点涂层,节省时间和成本。

DM5E DL
采用支持网格式数据文件格式的数据采集器,最多可容纳50,000个读数。可以通过迷你USB端口将文件传输到个人电脑,或直接通过宏导入到Microsoft Excel。文件名的所有字母数字数据都是通过键盘直接输入的。


涂层下的厚度测量


DM5E和DM5E DL均提供双层测量。基本上所有需要厚度测量的部件和工件都带有保护涂层。使用传统测量方法测量下层金属的厚度时,美国泛美超声波测厚仪,保护涂层(包括油漆)会导致重大误差。 此外,除去涂层再重新涂刷,超声波测厚仪测量范围,需要花费大量成本和时间。经过实地验证的双层测量功能无需除去任何保护涂层。它只需要选择双层模式,镀层测厚,并放置好探头,即可进行测 量。


用户友好型操作界面


三种版本的DM5E都具有相同的用户友好型操作键盘界面。该界面有1个中央模式键,1个校准/开/关键,用于激活和设置功能控制的2个功能方向键, 还有用于调整参数和通过直观的单级菜单进行导航的4个方向键。通过键盘可以访问所有仪器的校准、设置和测量显示模式。DL版本的文件显示模式允许用户将厚 度读数创建和存储于文件中。所有校准均为菜单驱动,操作员的每一步均有指导。还设有一个内置的校准提醒器,可以设置为在指定的测量次数之后或给定的时间段 之后提醒用户进行校准。


高性能探头的新范围

DM5E系列开发出一套新的超声波探头,即使在极高的温度下,也表现出最佳的性能。DA5xx系列产品包括常用的5兆赫的标准探头,高穿透力的2兆 赫探头,以及7.5兆赫的指尖探头,均符合EN 15317要求。新开发的5兆赫高温探头的工作范围从-10°C到+204°C。(标准探头的工作范围到70°C)

灵活的数据处理

DM5E DL配有内置数据记录器,可以在网格线性文件中存储多达5万个读数,因此可以对测量数据作进一步处理。使用我们的UltraMATE软件,测量数据文件可 以从仪器传输并保存到个人电脑,如有需要,还能够以不同的固定格式将报告打印出来。通常,报告格式为彩色直方图,测量值的范围为彩色编码,威海超声波测厚仪使用说明书,或用彩色标出超 过最小/最大限制的数值。也可以将数据粘贴到Windows剪贴板,然后再转移到电子表格或文档中进行处理。

测量显示的范围

三种版本的DM5E均提供各种测量显示。

  • 正常: 厚度值以大号数字显示在显示屏中央。
  • 最小扫描: 最小厚度扫描允许用户在壁面运行探头。评估期结束后,将显示所测量的最小材料厚度。
  • 最大扫描: 除了所显示的是测量的最大厚度之外,最大厚度扫描与最小厚度扫描是完全一样的。
  • DIFF/RR%:使用用户指定的标称厚度来比较测量厚度。2个值之间的空间差别以差异百分比显示。
  • B-扫描: 以图示法显示最小厚度值的B-扫描。该图是根据每秒1点的测量和记录绘制的。


应用图片:
