当前位置:首页 > 产品中心 > 电子电工 > 示波器
数字存储示波器
品 牌:台湾固纬GWINSTEK
型 号:GDS-210
市场价:
促销价:
主要技术指标:100MHz,2Ch智能示波器

数字示波器已进入一个全新的时代,示波器厂家,精巧的外型,全频幕多点触控操作,丰富的功能使得看似精巧的数字示波器,却具备了强大的功能,这足以轻松解决工程师所需要面对繁复的量测问题,这是固纬对全新时代魅力示波器的最新定义,也是它为何称之为仪器界之霹雳娇娃的重要原因。U盘储存功能,可垂直或横向观测,亦附带可充电锂电池,方便外出使用。在各项任务领域可使用于一般实验室、研发服务单位、大型机电系统测试、电源产品量测、马达测试、太阳能电池检修以及需要经常性出差之维修人员。

GDS-300/GDS-200系列智能示波器具备进阶型以及标准型两系列机种,分别具备70MHz、100MHz以及200MHz三种带宽选择,搭载两通道之模拟信号输入端。其中单一通道最大取样率为1GSa/s,示波器技术,存储器长度最长可达5M/1Mpts。GDS-300/GDS-200示波器同时具备50,000位数/5,000位数之数字万用表,可同时进行交直流电压、电流以及温度之量测与监控(温度测量仅GDS-300),亦可进行长时间趋势图型之绘制,让工程师在量测基本电路信号之外,亦能有效监控标准电气参数。

此产品亦可搭配40MHz双通道差分测试探棒,对于一些要求严苛的电源以及接地环境可提供等效之隔离通道效果。使用者亦能将示波器当作是一方便使用的USB储存元件,可随时储存波形影像以及点阵资料。另外还可以与智能型手机连线,将储存的资料传输出去。多样化的应用软件可让使用者体会固纬示波器的贴心设计,其中进阶数字万用表功能以及GO/NOGO模板之编辑,能帮助使用者进行进阶多样化的功能量测。工程计算机、衰减值计算分析,以及电阻值计算分析软件可帮助使用者进行辅助功能之应用,多样化也深具魅力的多功能性呈现了完整的技术整合理念。

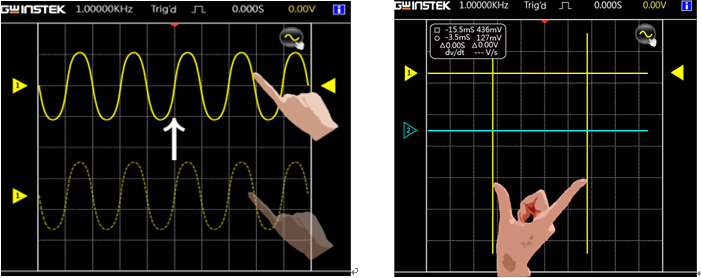

全触控电容式液晶显示器

GDS-300/GDS-200系列示波器采用全触控电容式液晶显示器,在这个智能型手机爆炸的时代,固纬电子亦能带领使用者进入全触控的量测时代。使用者可以利用一根手指头,将量测中的波形进行上下移动,也可以随意调整触发基准线的位置。此示波器也同时支援两点触控,工程师可以利用双指进行垂直电压准位的调整,亦可以随心所欲地进行时间尺度的缩放,全新的触控感以及快速的反应让您对量测的观感焕然一新。此外,可以利用单指在主屏幕上进行拖拉式的选单选择,让使用者以最直觉的方式寻找到需要量测的功能物件,也可以随时随地的进行图形以及资料的存取。

直立/横向使用模式

GDS-300/GDS-200系列智能示波器可以直立或横向观看使用。在不同的量测环境下,工程师往往对示波器的诉求也会不同。当需要外出量测的时候,由于环境的限制以及强调功能合一的整合性,所以常常需要以直立式的方式来进行量测,示波器的使用实验报告,这不仅可以进行示波器波形的量测,示波器的工作原理,亦可结合数位多功能电表进行整合性的观测。当量测环境处于室内的状况下,工程师常常以稳定量测以及大画面为诉求,所以需要进行横向量测使用,这不仅能够提供7寸全屏幕的量测画面,亦能当作桌上型的示波器稳定使用。


示波器与万用表表可同时使用

当工程师在进行整合性系统电路的量测时,只有一台单一功能的示波器是不能满足量测者的需求,通常必须要搭配一台数字万用表才足以应付庞大的测试需求。GDS-300/GDS-200系列示波器整合数字示波器以及电表的功能,可同时进行量测,在进行系统电路的波形分析同时,亦能够利用电表进行周边元件基础电压、电流之量测,提供使用者强大的测试整合性。


30,000笔波形记录回放功能

GDS-300/GDS-200系列示波器内建30,000笔波形记录以及回放功能。工程师能够使用此功能进行长时间的电路监控,当30,000笔波形量测完成时,还能重复播放过去的记录,示波器使用方法,当电路中若发生间歇性的异常波时,便可利用回放功能找到问题发生之所在,提供使用者一个强大的搜寻以及除错利器。

差分探棒量测选项


在许多严苛的测试环境下,量测系统电源的隔离以及接地问题成为最值得观察的重点之一。因为没有良好的隔离以及接地,对电路系统的安全影响是无法想象的。GDS-300/GDS-200系列示波器选配差分式探棒,能使量测系统达成等效隔离的相同效果,且没有接地的问题存在,在目前经济紧缩的状况下,使用差分探棒达成隔离效果的措施是最佳的选择之一。


简报制作

工程师或学生常常因为工作或课业的需求常常需要制作简报,而简报的完整性与便利性常常决定使用者的好恶。GDS-300/GDS-200系列示波器提供强大的简报制作功能,虚拟示波器 ,在制作简报之前,使用者可以选择不同的测试条件以及背景条件,例如日期、时间设定以及游标的选择,另外也可以选定量测的参数,根据不同的使用者,量身打造一套完整的简报作业,不仅能将示波器上的波形完整重现,亦能提供完整的周边参数配置,成为工作上重要的沟通桥梁。

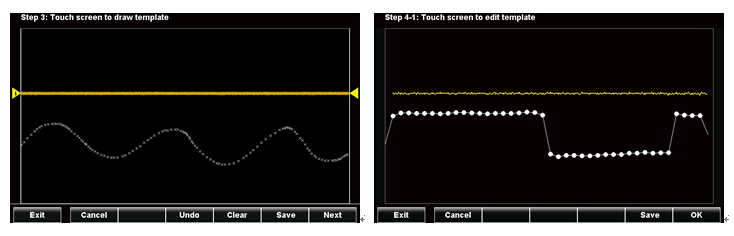

GO/NOGO模板编辑

许多的元件或系统制造业者在做质量管制或是出货生产时,需要良品与不良品的报告分析。GDS-300/GDS-200系列示波器依然保有固纬示波器原有GO/NOGO的功能,可以根据量测的波形,建立相对应的波形模板,以进行通过与非通过的结果计算。除此之外,此示波器亦可进行模板自我编辑的功能,使用者可以根据测试或环境条件来任意编辑模板之型态,亦可订立不同之上下界模板,使得GO/NOGO的功能更加多元化以及人性化。


电子工程师常用工具

GDS-300/GDS-200系列示波器内建多样化的应用软件以提供使用者极为贴心的辅助工具。在繁琐的电路设计当中,示波器的作用,工程计算机软件可提供简易到进阶的数学计算功能,让工程师能够彻底地了解电路的响应以及参数表现值。衰减器计算软件不仅提供衰减值计算的功能,亦提供在不同的衰减模型下,该具备的各项元件参数数值。电阻值计算软件,可以根据不同的表面镶嵌式电阻代码提供正确的阻值外,亦提供色码电阻阻值的查询功能,对于初学的学生到资深的电子工程师皆是一向强大的辅助利器。


储存图形预览功能

GDS-300/GDS-200系列示波器除了具备画面影像储存的功能外,亦能提供档案预览的功能。在许多复杂的量测环境下,在储存影像完毕之后工程师无法立刻经由个人计算机来观察影像图形时,示波器的使用步骤,档案的预览功能可以让使用者实时确认档案储存是否有错误,亦能提供便利的前置观察作业。

温度量测以及记录功能

GDS-300示波器内建温度量测以及记录的功能。使用者可以针对电子元件以及电子系统进行系统性的温度记录以及量测,通常可以搭配不同的温度量测探棒使用。其可支援B,E,J,K,N,R,S,T八种不同型态的热耦合量测探棒,进行摄氏或是华氏两种温标测试,使用者亦可利用趋势图的绘制进行长时间温度之监控,对于质量保证以及管理测试单位来说是一个即为简单又方便的量测利器。

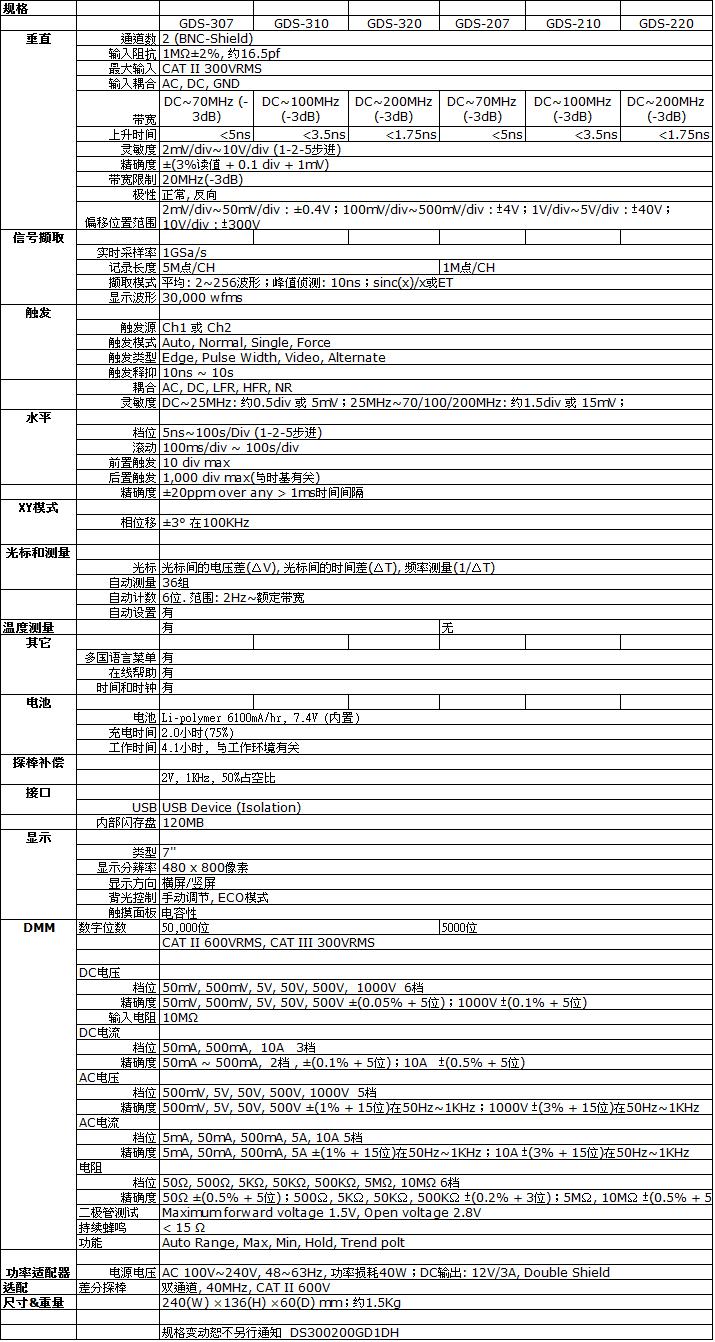

特点

200/100/70MHz带宽,双输入通道
*1GSa/s最大实时采样率
*每通道最大5M记录长度(GDS-300 Series),1M记录长度(GDS-200 Series)
*7''(800×480)全触摸电容性面板,示波器的使用方法,LCD多点触控,可直立/横向显示
*内置50,000位数字万用表(GDS-300 Series),5,000位数字万用表(GDS-200 Series)
*30,000连续波形记录功能,随时重放测量结果
*温度测量和记录功能(仅GDS-300 Series)
*内置工程计算器,求购示波器,SMD电阻编码,颜色编码信息和衰减器计算应用程序软件
*选配差分探棒,实现隔离效果

附件
GTP-100A-4   100MHz探棒,适合GDS-307/207,GDS-310/210
GTP-200A-4   200MHz探棒,适合GDS-320/220
GSC-011      保护包
GSC-010      soft carry
GAP-001      适配器
GWS-001      腕带
选配附件
GDP-040D     40MHz双通道差分探棒,适合GDS-300/200
免费下载
OpenWave 200     软件
