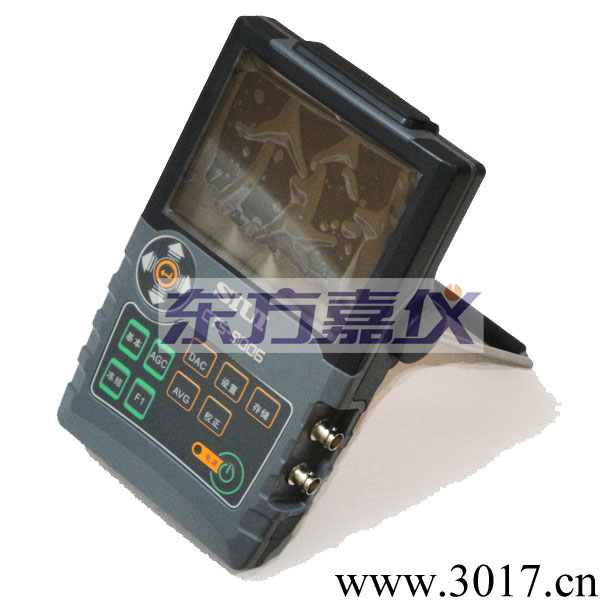

数字超声波探伤仪
品 牌:汕超SIUI
型 号:CTS-9006
市场价:
促销价:
主要技术指标: 最高采样速率240MHz,测量分辨率0.1mm

汕超检测仪CTS-9006超声探伤仪

1  最高采样速率240MHz,德国kk超声探伤仪,测量分辨率0.1mm

2  工作频率范围0.5~10MHz,灵敏度余量高达65dB

3  20~500Hz分10档可调的脉冲重复频率,丹东超声波探伤仪,避免探伤过程中出现混响信号

4  自动增益控制AGC,江苏超声波探伤仪,配合峰值回波、图像冻结功能,金属无损探伤 证书,快速确定缺陷最高波,探伤更高效

5  AVG曲线,空气耦合超声波探伤仪,使用已知平底孔或大平底回波,金属探伤,制作出3条不同当量的曲线

6  DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便

7  宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏,细节一览无遗

8  3种不同的显示颜色搭配方案,金属探伤超声波耦合剂,满足不同使用场景和习惯的需求

9  存储300组曲线及波形,探伤机奥龙好,满足不同探伤工艺应用及探伤数据存档的需求



方便、易用、可靠   ——SIUI新一代轻便式数字超声探伤仪


  • 小巧轻便:整机(含电池)重量保持在1.15Kg,高空、野外作业轻松自如
  • 操作简易:按键少,定义明确,实现单手握持操作
  • 防尘防水:按 IP65 防护标准设计,漏磁探伤原理,适应复杂的工业探伤环
  • 超低功耗:标配锂聚合物电池,超声波探伤培训,连续工作时间长达7小时
  •  性能强劲:分辨率高、穿透力强,满足从薄板到大铸件的精确探伤



汕超检测仪CTS-9006超声探伤仪技术参数:

项 目

单 位

技 术 数 据

衰减器误差

dB

每12dB ±1dB

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥60(2.5Z20N探头)

薄板分辨力

mm

≤3(5C10N 探头)

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

≤10(1~4MHz)

工作频率范围

MHz

0.5 ~ 10,分1 ~ 4 / 0.5 ~ 10 二档可选

脉冲重复频率

Hz

分10档可调(20 ~ 500Hz可调, 但受探测范围、材料声速、脉冲移位、探头零点等限制)

薄板分辨力

mm

≤3(5C10N 探头)

探测范围

mm

0 ~ 13000(钢纵波)

脉冲移位

mm

-10 ~ 1000(钢纵波)

探头零点

μs

0 ~ 200

材料声速

m/s

400 ~ 9999

阻尼


低 / 高

抑制

%

0 ~ 80

检波方式


负向检波 / 正向检波 / 双向检波 / 滤波

增益调节

dB

0 ~ 110;分0.5 / 2 / 6/ 12步进调节

DAC功能


用于制作、设置和应用DAC曲线

AVG功能


用于制作、设置和应用AVG曲线

截图功能


将仪器屏幕存为图片并输出到U盘中

转存功能


通过USB接口把仪器内部数据集转存到U盘中

闸门


闸门方式:off / 进波 / 失波 / 进波+报警声 / 失波+报警声

存储


300组数据集,包括仪器设置、探伤状态和回波图形等

自动增益功能


使闸门内回波幅度自动调节到指定幅度
幅度设置:40% / 50% / 60% / 70% / 80% / 90% / 100%

峰值记忆功能


显示波形包络

峰值回波功能


记录包含最高回波的回波波形

冻结功能


冻结屏幕波形

自动校正功能


用于校正材料声速与探头零点,校正模式:声速+零点 / 声速 / 零点

角度测量功能


用于测量探头角度

显示屏


高亮度5.7" 彩色TFT显示屏, 320×240像素

工作时间

h

≥7

工作电压

V

9~12 DC (外部电源), 6.0~8.4 (电池)

工作温度

-10 ~ 40

重量

Kg

约1.15(含电池)

尺寸

mm

152 × 240 × 52 (宽×高×深)
