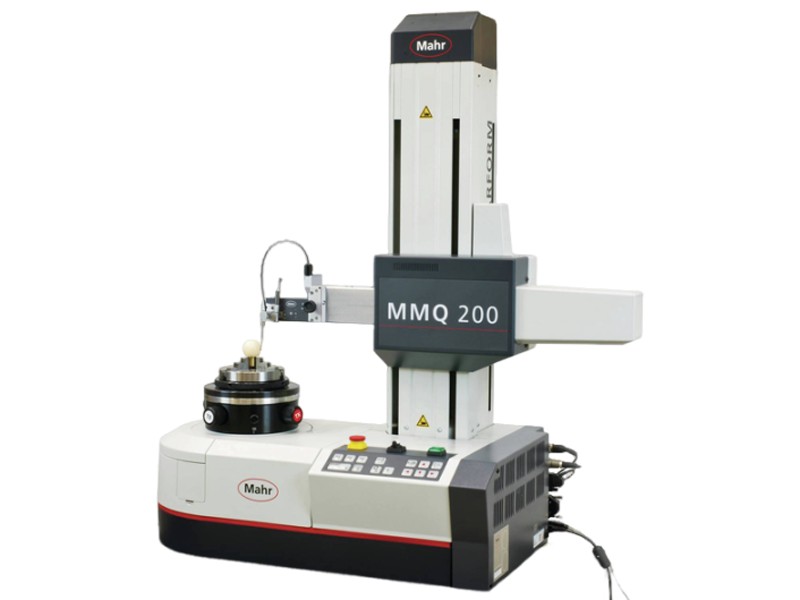

MarForm MMQ 200
MMQ 200 是面向制造车间和检测室的紧凑型形状测量仪。有两个版本：作为带通用测头 T20W 的测量站，轴承圆度仪，和作为带电动测头 T7W 的测量站，普通圆度仪，后者具有独特的动力驱动。
产品信息
MMQ 200 是面向制造车间和检测室的紧凑型形状测量仪。
-
根据 DIN/ISO 1101 去除形位偏差
-
全自动测量序列
-
精密圆度测量轴 (C)
-
电动垂直测量轴 (Z)
-
电动水平定位轴 (X)
-
手动调心调平工作台
-
T20W 手动长度测头或
-
T7W 电动测头
-
人体工学控制面板，圆度仪的作用，也可用于启动所选的测量程序（P1、P2、P3）
T7W 电动测头
结合电动测头 T7W 时，圆度仪 英文，MMQ 200 也可用于粗糙度和导程测量。因此 MMQ 200 是同类中非常多功能的测量系统，威而信圆度仪，有无与伦比的性价比。
感应式触摸探头 T20W 的使用非常灵活。由于探头臂可以通过 190° 的角度移动，以及探头的各种夹紧选项，德国马尔圆度仪，也可以在难以进入的地方进行测量。为了使探头适应各自的测量任务或工件，您可以轻松地将可互换的探头臂与不同的测量刀片组合在一起。
技术参数
|
MarForm MMQ 200 技术参数
|
|
形状测量仪
|
MMQ 200 Z=250 mm, X=150 mm
|
|
圆度测量设备，C-轴
|
|
圆度偏差(μm+μm/mm测量高度)**
|
0.03+0.0006
|
|
圆度偏差(μm+μm/mm测量高度)*
|
0.015+0.0003
|
|
轴向跳动偏差(μm+μm/mm测量半径)**
|
0.04+0.0006
|
|
轴向跳动偏差(μm+μm/mm测量半径)*
|
0.02+0.0003
|
|
调心调平工作台
|
|
粗调和微调
|
手动
|
|
工作台直径
|
160 mm
|
|
工作台承载能力，购买圆度仪，中心
|
200 N
|
|
旋转速度(50 Hz/60 Hz)
|
1-15 (1/min)
|
|
垂直单元，Z-轴
|
|
电机驱动，测量行程长度
|
250 mm
|
|
直线度偏差/100 mm**
|
0.15 μm
|
|
直线度偏差/测量行程全长**
|
0.3 μm
|
|
平行度偏差 Z/C 轴
|
0.5 μm
|
|
测量速度
|
0.5-20 mm/s
|
|
定位速度
|
0.5-100 mm/s
|
|
水平单元，圆度仪价格，X-轴
|
|
定位路径，圆度仪yd200a，电机驱动
|
150 mm
|
|
定位速度
|
0.5-30 mm/s
|
|
测量范围
|
|
测量直径可达
|
210 mm
|
|
测量高度可达
|
380 mm
|
|
距离 C/Z-轴
|
218 mm
|
|
尺寸，圆度圆柱度仪，重量
|
|
长度
|
803 mm
|
|
宽度
|
388 mm
|
|
高度
|
883 mm
|
|
重量
|
约 120 kg
|
|
连接数据
|
|
电压供应
|
100 V 到 240 V (50-60 Hz)
|
|
功率
|
180 VA
|
|
数据连接到 PC
|
USB 2.0
|
|
安装要求
|
|
环境温度
|
20 ℃ ± 1K
|
|
湿度
|
40%-70%
|
