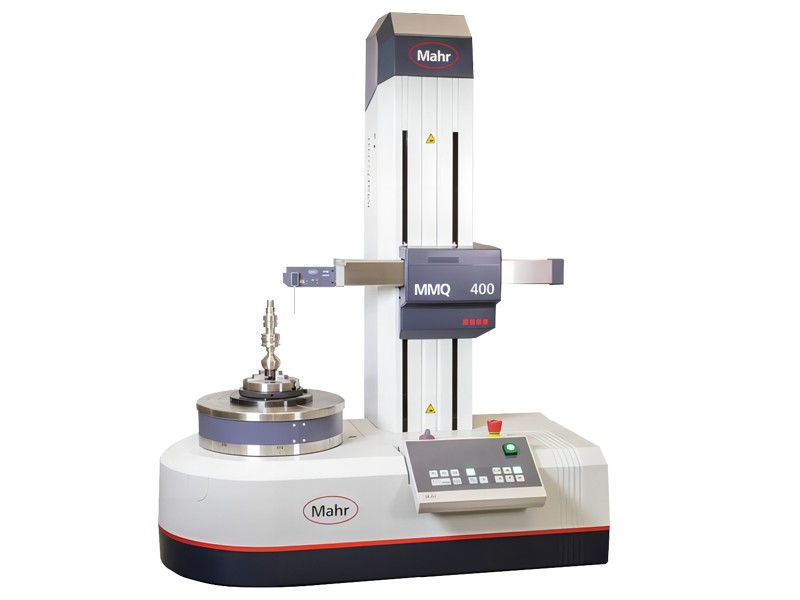

MarForm MMQ 400
MarForm MMQ 400 系列是灵活的全自动形状和位置测量解决方案。极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用，例如粗糙度、波纹度和轮廓测量。其灵活性和多功能使其成为一种极具成本效益的测量系统，圆度仪的使用方法，可以在非常短的时间内收回成本。
产品特点
MarForm MMQ 400 可根据 DIN ISO 1101 标准通用进行全面的工件评估。高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于：
-
高精度工件
-
通常为长工件
-
大而重的工件
-
用于生产中或检测室中
从一系列可用模块中进行选择，根据您的要求定制 MarForm MMQ 400：
-
电动或手动调心调平工作台
-
垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度
-
水平轴 (X) 有 180 mm 或 280 mm 测量长度，X 和 Z 轴有数字线性刻度。适合需要确定影响结果的准确且可重现的测量位置的测量
-
可选电动尾座，用于长度 200 mm 起的轴
T7W 测针
T7W 测针有一个电动旋转轴，可将测杆逐渐移动到任何需要的接触位置。它可用于测量柱形表面和端面。另外，作为零位置测针，圆度仪工作原理，T7W 也可自动在内外尺寸测量或上下端面测量之间切换，无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用电动旋转轴您也可创建多点测杆 - 如带多个接触元素的测杆 - 让您能够在一次测量中切换多个针尖球几何形状。
综合检查形位公差和监测粗糙度参数。形状测针和粗糙度测针之间可实现编程控制的电动切换，圆度仪首选密测多友，固定一次即可完成粗糙度和形状测量，节省时间和金钱。
技术参数
|
MarForm MMQ 400-2 技术参数
|
|
形状测量机
|
MMQ 400-2
Z=350 mm
X=180 mm
|
MMQ 400-2
Z=500 mm
X=280 mm
|
MMQ 400-2
Z=900 mm
X=280 mm
|
|
订货号
|
5440770
5440780
|
5440771
5440781
|
5440782
|
|
圆度测量装置，ra-116圆度仪，C-轴
|
|
圆度偏差(μm+μm/mm测量高度)**
|
0.02+0.0005
|
0.02+0.0005
|
0.02+0.0005
|
|
圆度偏差(μm+μm/mm测量高度)*
|
0.01+0.00025
|
0.01+0.00025
|
0.01+0.00025
|
|
轴向跳动偏差(μm+μm/mm测量半径)**
|
0.04+0.0002
|
0.04+0.0002
|
0.04+0.0002
|
|
轴向跳动偏差(μm+μm/mm测量半径)*
|
0.02+0.0001
|
0.02+0.0001
|
0.02+0.0001
|
|
调心调平工作台
|
手动/自动
|
手动/自动
|
自动
|
|
工作台直径 (mm)
|
285
|
285
|
285
|
|
工作台承载能力，圆度仪，中心 (N)
|
600
|
600
|
400***
|
|
旋转速度 (rpm)
|
0.2 到 15
|
0.2 到 15
|
0.2 到 15
|
|
角分辨率 (刻度)
|
32,768,000
|
32,768,000
|
3,276,800
|
|
垂直单元，Z-轴
|
|
电机驱动，上海圆度仪，测量行程长度 (mm)
|
350
|
500
|
900
|
|
直线度偏差/100 mm 测量行程 (μm)**
|
0.15
|
0.15
|
0.15
|
|
直线度偏差/测量行程全长 (μm)**
|
0.3
|
0.4
|
0.9
|
|
平行度偏差 Z/C 轴扫描方向 (μm)
|
0.5
|
0.8
|
2
|
|
测量速度 (mm/s)
|
< 0.1 到 10
|
< 0.1 到 10
|
< 0.1 到 10
|
|
定位速度 (mm/s)
|
< 0.5 到 100
|
< 0.5 到 100
|
< 0.5 到 100
|
|
线性分辨率 (μm)
|
0.005
|
0.005
|
0.005
|
|
水平单元，X-轴
|
|
电机驱动，圆度仪操作规程，测量行程长度 (mm)
|
180
|
280
|
280
|
|
直线度偏差/测量行程中间 100 mm (μm)**
|
0.4
|
0.5
|
0.5
|
|
直线度偏差/测量行程全长 (μm)**
|
0.8
|
1.5
|
1.5
|
|
垂直度 X/C-轴 (μm)
|
1
|
2
|
2
|
|
测量速度 (mm/s)
|
< 0.1 到 10
|
< 0.1 到 10
|
< 0.1 到 10
|
|
定位速度 (mm/s)
|
< 0.5 到 30
|
< 0.5 到 30
|
< 0.5 到 30
|
|
线形分辨率 (μm)
|
0.005
|
0.005
|
0.005
|
|
仪器容量
|
|
距离 C/Z-最大干涉半径 (mm)
|
220
|
364
|
364
|
|
最大内部测量半径 (mm)***
|
-45 到 135
|
-15 到 265
|
-15 到 265
|
|
外部测量高度使用 T20W/T7W (mm)***
|
361(475)
|
511(625)
|
911(1025)
|
|
尺寸/连接数据
|
|
高 x 长 x 宽 (mm)
|
1080 × 840 × 550
|
1330 × 840 × 550
|
1630 × 840 × 550
|
|
重量 (kg)
|
245
|
260
|
300
|
|
电源连接
|
115-230 V +6% -10%
50/60 Hz - 60 VA
|
115-230 V +6% -10%
50/60 Hz - 60 VA
|
115-230 V +6% -10%
50/60 Hz - 60 VA
|
* 数值为对于基准圆 LSC，圆度仪的使用，滤波 15 upr 的最大偏差。
** 所有 DIN ISO 1101 中的数值要求在 20 ℃ ± 1 ℃ 的中性环境：滤波 15 upr LSC 或者 2.5 mm LSS，圆度仪设计，5 rpm 或者 5 mm/s (0.2"/s)，使用测头直径为 3 mm (0.12") 的标准测针。在标准件上进行测试，使用补偿算法。
*** 零件长度最大 900 mm，圆度仪按结构可分为，直径最大 285 mm，重心在中部以下。我们保留更改技术参数的权利。
|
