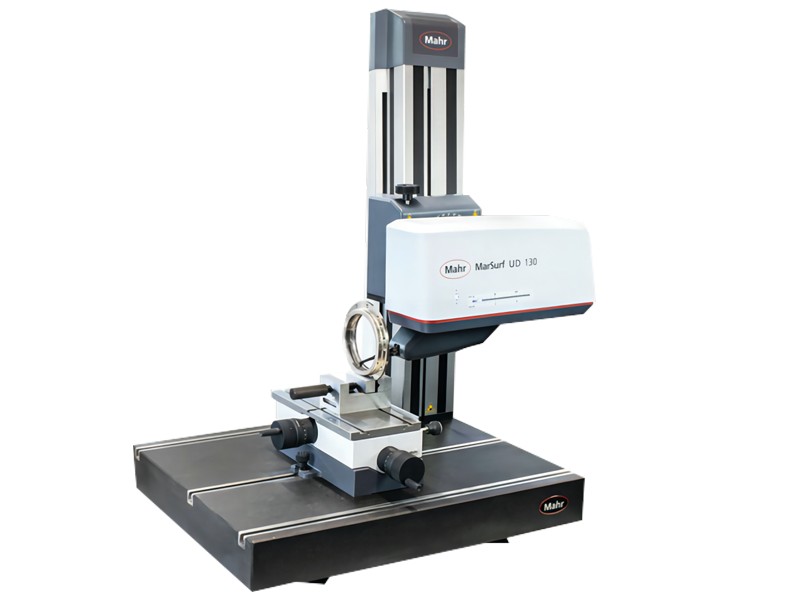

MarSurf UD 130 技术参数
|
|
数据的获得基于标准测针 LPD14-10-2/60°
|
|
水平轴
|
|
扫描长度 (Lt)
|
0.1 mm ~ 130 mm
|
安全外壳
（含可自动关闭对应进给电机的安全保护传感器）
|
前，粗糙度检测仪价格，后
|
|
定位速度
|
0.1 mm/s ~ 30 mm/s
|
|
测量速度
|
0.1 mm/s ~ 5 mm/s；
粗糙度测量，非接触式粗糙度测量仪，推荐 0.1 mm/s ~ 0.5 mm/s
|
|
X 方向取样间距
|
0.25 μm ~ 10 μm 可调
|
|
每次测量最大测量点数
|
520000 点
|
|
分辨率
|
2 nm
|
|
测量力
|
1 mN ~ 30 mN，无锡粗糙度仪，软件中可调整
|
|
测头系统 (w)
|
测量方向 Z+/Z-
|
|
测头测量范围
|
10 mm
|
|
残余误差 Rzo, Rqo
|
|
测量和评价条件按照 DIN EN ISO 3274，便携式表面粗糙度测量仪，Lc=0.25 mm，日本三丰粗糙度测量仪，Lc/Ls=100
|
vt=0.1 mm/s 时的残余误差
vt=0.5 mm/s 时的残余误差
|
Rz<40 nm
Rz<50 nm
|
|
轮廓
|
所有的信息参考 VDI/VDE 2629 文件 1-MPE 最大允许误差
测量条件参照测臂数据文件
长度 L 和半径 R 值以 mm 为单位
|
|
距离测量显示误差 EA(MPEEA)
|
±(1.0 + 2*L/150) μm；L 为 mm
|
|
半径测量显示误差 Rk(MPER)
|
(R ≤ 10 mm) ±1.5 μm
(10 mm < R ≤ 300 mm) ±(3R/20) μm，粗糙度仪测量误差，R 为 mm
|
|
一般参数
|
|
工作环境温度
|
+15 ℃ 到 +35 ℃
|
|
满足技术指标的建议工作温度
|
20 ℃ ± 2K
|
|
根据 VDI/VDE 标准推荐测量室等级 2627
|
2 或更好
|
