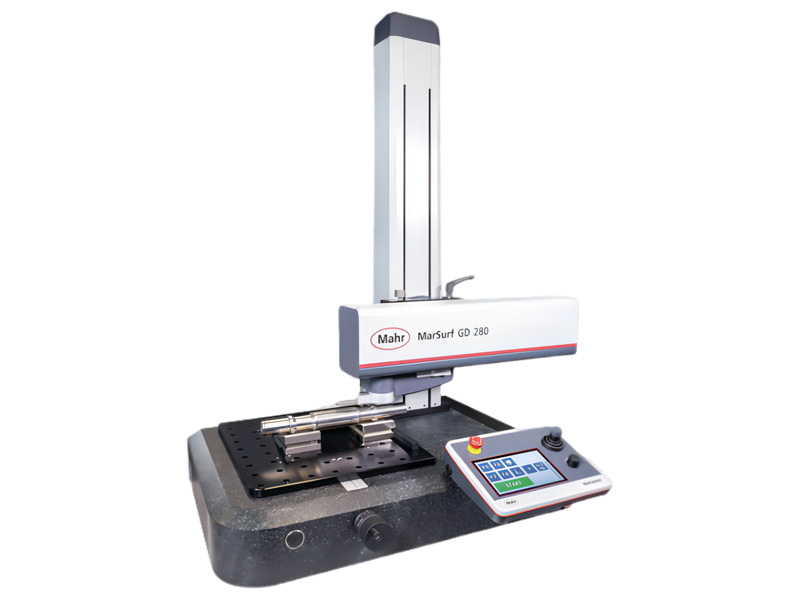

MarSurf GD 280 / GD 140

MarSurf GD：面向粗糙度和波纹度测量的新型参考测量站。MarSurf GD 系列的 Mahr 马尔测量站设立了新标准。除了表面粗糙度评定，粗糙度轮廓仪操作规程，还可执行轮廓和波纹度评定。新的 MarSurf GD 系列让制造公司进入新的层面，粗糙度仪报价，能够在测量室中或生产环境附近可靠地保障和提升工件的制造质量。新测量站概念综合了速度、安全性和灵活性。其目标是提高贵公司系统的成本效益。

测量站使用用户友好的 MarWin 软件操作（MarWin EasyRoughness 或 MarWin ProfessionalRoughness）。

产品特点

提高测量和更换速度

高速定位和测量，工件表面粗糙度，可缩短测量时间（≤X 200 mm/s，便携式粗糙度仪价格，Z 50 mm/s）
Z 轴全 CNC 功能，分离式粗糙度仪，可自动运行
Z+ 和 Z- 方向的 Z 轴接触和调零
磁性底板，太原粗糙度仪，无需工具即可快速更换测杆

用途广泛且灵活

可方便地从标准切换到垂线测量，表面粗糙仪，无需工具或适配器 - 即使是颠倒测量
390 mm x 430 mm 支撑板可固定大工件
支撑板带 50 mm 孔和插入引导挡块，三丰粗糙度仪，实现较高的操作灵活性
BFW-250 测杆系统的测杆质量可靠且范围广泛
广泛的配件可实现较高的灵活性

技术参数

MarSurf GD 280 / GD 140 技术参数
	MarSurf GD 280	MarSurf GD 140
测臂长度	45 mm (x1) 67.5 mm (x1.5) 90 mm (x2) 112.5 mm (x2.5) 135 mm (x3)	45 mm (x1) 67.5 mm (x1.5) 90 mm (x2) 112.5 mm (x2.5) 135 mm (x3)
测量 (in X)	最大 280 mm	最大 140 mm
定位速度	0.02 - 200 mm/s（X 轴）	0.02 - 200 mm/s（X 轴）
测量速度	最大 10 mm/s	最大 10 mm/s
分辨率	测量范围 1：2 nm 测量范围 2：0.2 nm	测量范围 1：2 nm 测量范围 2：0.2 nm
导向误差	0.2 μm/60 mm 0.4 μm/140 mm 0.75 μm/280 mm	0.2 μm/60 mm 0.4 μm/140 mm
测量范围 (mm)	500 μm(±250 μm) 使用 45 mm 测臂 1500 μm(±750 μm) 使用 135 mm 测臂	500 μm(±250 μm) 使用 45 mm 测臂 1500 μm(±750 μm) 使用 135 mm 测臂
