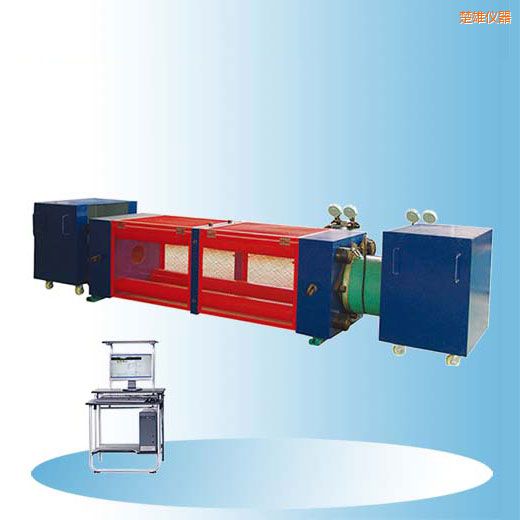

    时代静载锚固试验机
    型 号:MGW-5000/6500/10000
    品 牌:时代仪器
    技术指标:试验力测量范围:2%-100%Fn
    楚雄时代静载锚固试验机-MGW-5000/6500/10000-时代仪器

       MGW-5000、MGW-6500、MGW-10000静载锚固试验机用 于钢绞线夹具、锚具的静载锚固性能测试,锚具的静载锚固性能由钢绞线锚具组装件静载试验测定的预应力筋的效率系数ηa和达到实测极限拉力时预应力筋的总应 变εapu确定。主机采用四柱卧式结构,用空心千斤顶施加试验力、空心传感器测力,前卡式千斤顶进行单根钢绞线预紧,电动油泵加载,手动阀保载,传感器单 独拆下标定,拉线式光电编码器测量空心千斤顶行程。

       GB/T14370-2007 《预应力用锚具、夹具和连接器》

       JT329.1-1997 《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》

       JT329.2-1997 《公路桥梁预应力钢绞线用锚具、连接器试验方法和检验规则》对锚固试验的相关要求。

    技术指标/试验机型号 MGW-5000 MGW-6500 MGW-10000
    最大试验力(kN) 5000 6500 10000
    试验力示值相对误差 ≤示值得±1%
    试验力测量范围 2%-100%Fn
    拉伸距离(mm) 3400 3500 3500
    活塞行程(mm) 200 200 200
    位移测量范围(mm) 0-200 0-200 0-200
    位移测量精度 ±1%
    主机外形尺寸(长*宽*高)mm 3400*800*800 3600*800*800 3700*1000*1000
