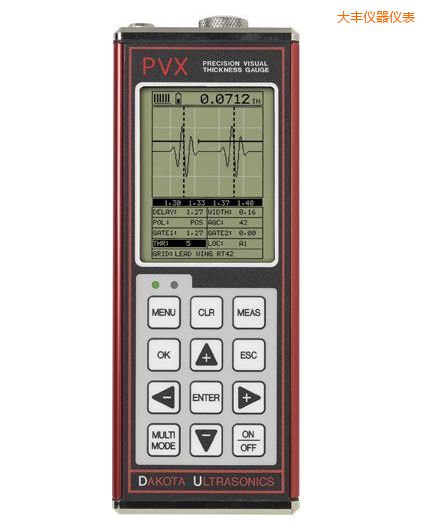

A/B扫描测厚仪PVX

带A/B扫描功能的精密超声波测厚仪PVX

主要特点

¨ 可调方波脉冲可满足高分辨率和穿透深度等方面的要求
¨ 具有多种视场选择，包括射频显示、检波、时基B-扫描和大尺寸数显
¨ 时基B-扫描显示被测材料的断面，常用于显示被测材料底面的轮廓
¨ 分辨率可调
¨ 可选配多种单晶探头，超声波测厚仪 kk，应用于不同的用途
¨ 内置AGC硬件的增益用于多回波和穿透涂层的测量
¨ 一点和两点校准方式，或从材料列表中选择声速
¨ 16个出厂设置和48个用户自定义的设置
¨ PVX具有字母数字存储器，可满足用户报告需要
¨ 高速扫描功能每秒可测量32次。将探头从被测材料移开时，将显示扫描测量的最小值
¨ PVX具有上下限视听报警功能
¨ 利用搜索功能定位检测点，自动调整显示传送信号进入视场
¨ 可用Windows PC软件将数据传送的计算机或从计算机传送到PVX



测量
界面-回波测量范围：1.27～25.4mm(钢)，0.127mm～(塑料)
回波-回波模式测量范围：1～12.7mm(钢)
脉冲-回波接触测量范围：1～254mm(钢)，0.254～(塑料)
回波-回波接触测量范围：25.4～76.2mm(钢，穿过涂层测量)
分辨率：0.01mm/0.001mm
声速范围：1250～9999m/s
单位：公制或英制

显示
显示屏：VGA灰色显示，240x160象素，可视区62x45.7mm，EL背光
A-扫描：检波+/-(缺陷视场)，RF(全波视场)
B-扫描：穿过断面视场，显示速度为每一屏15秒
大数字显示：标准厚度显示，10mm高
厚度条形扫描：每秒6个读数，在B-扫描和大数字显示中可见

超声波参数
测量模式：脉冲-回波模式，界面-回波模式，回波-回波
脉冲：可调方波脉冲
接收：根据模式在40dB范围内选择手动或AGC增益控制

数据处理
内置存储器：可存储12000个存储页(字母数字存储)
输出：双向RS232接口，Windows PC界面软件

功能
设置：16个出厂设置和48个用户自定义设置
闸门：接触模式单闸门，界面-回波模式单闸门、回波-回波模式单闸门，超声波测厚，闸门可调
测量模式：根据用途可选多种测量模式
报警模式：上下限视听报警
快速扫描模式：每秒32个读数，当探头离开时显示最小值

其他
电源：3节5号电池，可用150小时，电池电量显示
自动关机：无操作5分钟后自动关机
键盘：12个触摸键
外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
工作温度：-10～60℃
尺寸重量：63.5x165x31.5mm，超声波测厚仪标准，含电池385g
