    时代微机控制电液伺服压力试验机
    型 号:YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-300
    品 牌:时代仪器
    技术指标:最大试验力:5000~30000kN
    大丰时代微机控制电液伺服压力试验机-YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-300-时代仪器

       YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构件的抗压强度试验,也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力,时间-位移,位移-试验力曲线并自动处理试验数据,是交通、建材、冶金、航空、航天、大专院校、科研单位等的理想试验设备。

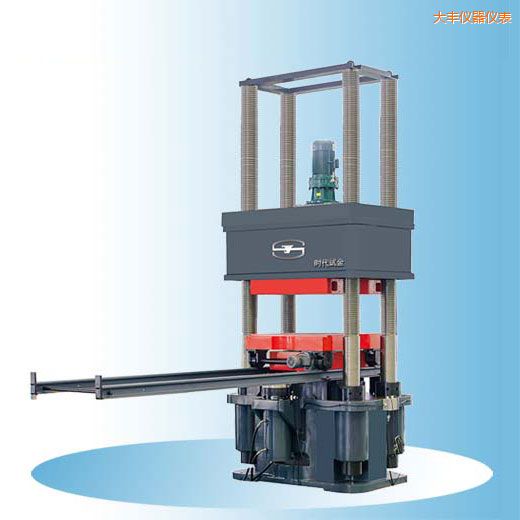

       主机采用油缸下置式、四立柱框架式结构,机架刚度强度高,变形小,试验空间无级可调,方便不同高度的试验需求。横梁通过安装其上的螺母与四根丝杠相连, 四根丝杠下端安装在底座上,并用螺母紧固,从而构成了受力机构。通过安装在横梁上的电机正反转带动链轮旋转,从而带动螺母转动,实现了横梁的上下移动,使 试验空间可以方便地调整。上压板固定在横梁上。油缸及活塞固定在底座的中央,活塞上安装有工作台,下压板通过车轮与导轨相连,这样可轻松实现大型试样的放 置。油缸、活塞是主机的主要部分,它们的接触面经过精密加工,使其保持一定的配合间隙和适当的油膜,活塞能够自由移动,而将摩擦减到最低。

    技术指标/试验机型号 YAW-5000F YAW-10000F YAW-15000F YAW-2000F YAW-30000F
    最大试验力(kN) 5000 10000 15000 20000 30000
    试验力示值相对误差 ≤示值的±1%
    试验力测量范围 2%-100%Fn
    压缩空间(mm) 1500 1500 1500 1500 1500
    活塞空载最大移动速度(mm/min) 50 40 40 40 40
    活塞行程(mm) 150 300 300 300 300
    位移测量范围(mm) 0-150 0-300 0-300 0-300 0-300
    位移测量精度 ±1%
    上下压板尺寸(长x宽)(mm) 700*800 1050*1050 1200*1200 1350*1350 1500*1500
    横梁升降速度(mm/min) 170 200 200 200 200
    主机外形尺寸约(长*宽*高)mm 1255*1145*3900 3700*1900*4900 5000*2340*5000 5000*2340*5150 5000*2500*5300
