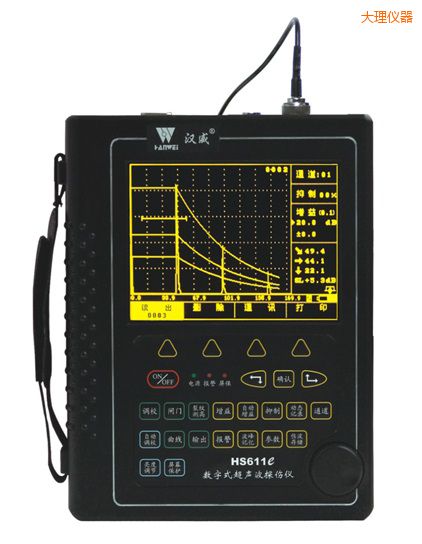

HS611e增强型场致高亮数字超声波探伤仪 性能特点

A 特优点

超高亮场致显示器，强光、弱光环境，青岛超声波探伤仪价格，清晰显示

数码飞梭旋钮，南京超声波探伤仪品牌，一键式操作，技术领先

高性能安保锂电，模块插接式，一机两电两充，超声波探伤仪灵敏度，引导潮流

B 发射脉冲

脉冲幅度 分级选择，中科数字超声波探伤仪，设200V、300V、400V，适用探头范围广

脉冲宽度：(100-300)ns 连续调节，匹配不同频率探头

阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨力的不同工作要求

工作方式：单晶探伤，双晶探伤

C 扫描范围

零界面入射～14000mm（钢纵波），按比例调节，数字超声波探伤仪厂家，连续调节两种模式。

D 放大接收

硬件实时采样：150MHz，波形高度保真

检波方式：全检波、正、负检波、射频波显示

闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数

增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式

E 报警

闸门内，曲线内声光报警及关闭

F 数据存储

50组快捷选择探伤参数通道，武汉中科创新，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，汉威超声探伤仪，方便存储、调用、复验、打印、通讯传输

内存1000幅探伤回波信号及数据，超声波探伤仪视频，实现存储、读出浏览，单幅打印，分组打印，连续打印和通讯传输的计算机管理

参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯

G 探伤功能

波峰记忆：实时检索缺陷最高波，标定缺陷最大值

实用AVG：实用AVG曲线、自动换算缺陷φ值(3Nus外)

φ值计算：直探头锻件探伤找准缺陷最高波自动换算

动态记录：检测实时动态记录波形，存储、回放

缺陷定位：实显水平值L、深度值H、声程值S

缺陷定量：实显SL定量值

曲面修正：曲面工件探伤，丹东超声波探伤仪，修正曲率换算

记忆、恢复，实时探伤灵敏度值

H 实时时钟记录

实时探伤日期、时间的跟踪记录，并存储

I 控制接口

高速USB、RS232两种接口提供传输打印

J 屏幕保护

开机工作，待机时可使仪器省电，减少开关机次数，延长使用寿命

HS611e 增强型场致高亮数字超声波探伤仪 技术参数

脉冲强度：200V、300V、400V三档可选

脉冲宽度：100-300ns连续可调

阻抗匹配：51Ω、150Ω、200Ω、400Ω四档可选

工作方式：单晶探伤、双晶探伤

扫描范围：零界面入射～ 14000mm钢纵波

采样频率/位数：150MHz/8bits

检波方式：全检波、正、负检波、射频波显示

工作频率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz

各频段噪声电平：  ＜ 80×10-9V/Hz1/2

增益调节：110dB（0.1dB、2dB、6dB步进，超声波探伤仪说明书，全自动调节）

声速范围：（100 ～ 20000）m/s

动态范围：≥ 30dB

垂直线性误差：≤ 3%

水平线性误差：≤ 0.1%

分辨力：＞40dB（5N14）

灵敏度余量：＞62dB（深200mmΦ2平底孔）

数字抑制：（0 ～ 80）%，不影响线性与增益

电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10%

工作时间：连续工作4小时以上（锂电池供电）

环境温度：（-10 ～ 40）℃（参考值）

相对湿度：（20 ～ 95）% RH

外型尺寸：205 x 138 x 65（mm）

重量：整机含内置电池1.4kg
