概述

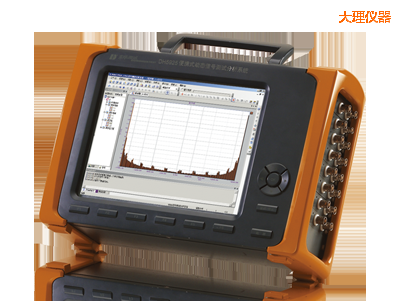

       DH5915动态信号测试分析仪体积小，便于携带，，无须现场供电，适合恶劣环境、测点多的设备精密故障诊断和多面现场动平衡，自由组合不同输入量的通道，可同时测量不同物理量（电荷量、应变、电压的测量）。

应用范围：

1、 各种形式的应变计和应变适调器配合，完成全桥、半桥、1／4桥（三线制）状态的应力应变的测试和分析；

2、 各种桥式传感器和应变适调器配合，实现加速度、压力、力、荷重、位移等物理量的测试和分析；

3、选择IEPE输入方式，配合IEPE压电式传感器，实现振动加速度、振动速度、振动位移(模拟二次积分可选)的测试和分析；

4、 各种压电式传感器和电荷适调器配合，实现振动加速度、振动速度、振动位移(模拟二次积分可选)及压力、自由场的测试和分析；

5、 选择电压输入，与热电偶配合，通过热电偶分度号的计算，，对温度进行测试和分析；和电涡流传感器、磁电式速度/加速度传感器、磁致伸缩位移传感器配合，实现对加速度、速度、位移的测试和分析； 还可对输出电压小于20mV的电压信号进行测试和分析；

6、 各种铂电阻温度传感器和热电阻适调器配合，对温度进行测试和分析；

7、 和恒流供桥应变调理器配合， 满足激励要求为恒流源的桥式传感器输出信号测试和分析的要求，，利用双恒流源激励，在大应变量测试时，保证了测试的线性度；

特点

1、 集便携性、灵活性及试验稳定性于一体；

2、 完整的硬件和软件环境；

3、 具有极强的抗干扰能力；

4、 无需外接计算机，可独立运行；

5、 灵活可靠的数据存储方式，内置嵌入式处理器、大容量电子硬盘，实时保存采集的数据；

6、 多工程管理，允许同时打开、分析、浏览多个工程，特别适合多批次大型试验；

7、 内置10.4寸触摸液晶显示屏，面板按键操作+触摸屏操作同时使用；

8、 内置大容量锂电池组，长时间不间断工作可达3小时；

9、 每通道独立的A/D转换器、独立的DSP，实现了多通道并行同步采集；

10、 通道通用性强，可同时测量各种信号；

11、 以太网接口(100Mbps)，，满足数据的高速上传要求；

12、 操作菜单以对话框形式，，简单便捷；

13、 自定义界面和风格：可自定义的菜单和工具栏，可选的多种界面风格，犹如为您量身定做；

14、 直观便捷的设置：界面上显示的关键内容，如坐标类型、信号类型、坐标刻度等不仅是图形；

15、 显示的关键组成部分，而且可直接点击切换修改，简单直观方便；

16、 灵活的采样方式和多种触发模式；

硬件功能：

1、内嵌高性能工控机、高速硬盘；

2、每通道独立的16bit A／D转换器：实现了多通道并行同步采样，，通道间无串扰影响及采样速率不受通道数的限制，并且大大提高了系统的抗干扰能力；

3、准确的采样速率：先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性；

4、数字磁带机信号记录功能：利用嵌入式系统中的硬盘，可长时间实时、无间断记录多通道信号，无限多通通并行同步工作，每通道采样速率可达100kHz；

5、进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，操作也十分方便；

6、信号适调器：配套各种可程控的信号适调器，，不仅具有极强的抗干扰能力，，而且由于参数由数采统一控制，系统的单位量纲实现了“傻瓜”设置。

技术指标

DH5915数据采集器技术指标：

1、 输入阻抗：10MΩ∥40PF；

2、 输入保护：当满度值不大于10V时，输入信号大于±15V(直流或交流峰值)时，输入全保护；

3、 输入方式：GND、DC、AC；

4、 工作方式：

       (1) 数据采集器：单端输入、差动输入、IEPE适调输入、

       (2) 外接适调器(选件)：IEPE适调器(带双积分硬件网络)、应变适调器、电荷适调器、电荷适调器(带双积分硬件网络)、4～20mA适调器；

5、满度值：±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V；

6、系统示值误差： 小于0.5％(F.S)(预热半小时后测量)；

7、系统稳定度： 0.05％/h(同上)；

8、线性度： 满度值的0.05％；

9、失真度： 不大于0.5％；

10、最大分析频宽： DC～50kHz；

11、低通滤波器：

 (1) 截止频率(-3dB±1dB)： 10、30、100 、300、1k、3k、10k 、PASS(Hz)八档分档切换；

 (2) 平坦度：小于0.1dB(2/3截止频率内)；

 (3) 阻带衰减：大于－24dB/oct；

12、噪声： 不大于5μVRMS(输入短路, 在最大增益和最大带宽时折算至输入端)；

13、共模抑制(CMR)： 不小于100dB；

14、共模电压(DC或AC峰值)： 小于±10V、DC～60Hz ；

15、漂移：

(1) 时间漂移：小于3μV/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端)；

(2) 温度漂移：小于1μV/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端)；

16、输出电位： ±5V范围内,按1mV的分辨率任意设置；

17、过载指示：当输入信号大于满度值，则红灯亮；

18、欠载指示：当输入信号小于满度值的0.5％，，则绿灯亮；

19、模数转换器分辨率：16位；

20、仪器内部存储空间：标配16G电子盘；

21、通讯接口：100Mbps以太网接口；

22、连续采样速率(存贮深度由电子硬盘的剩余容量决定)：

(1) 整数采样速率： 所有通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k (Hz)分档切换；

(2) 整数分析频率：所有通道同时工作时,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)分档切换；

23、抗混滤波器：

       (1) 滤波方式：每通道独立的模拟滤波 + DSP数字滤波；

       (2) 截止频率：采样速率的1/2.56倍,设置采样速率时同时设定；

       (3) 阻带衰减：约-150dB/oct；

       (4) 平坦度(分析频率范围内)：小于±0.05dB；

24、显示器：10.4英寸真彩液晶显示器（带触摸功能）；

25、电源：

(1) 内部电源：智能化管理的可充电锂电池组供电，可连续工作三小时；

(2) 外部电源：插上外部充电器，可在对电池充电的同时对仪器供电，，保证仪器正常工作，且不影响性能；

26、使用环境：适用于GB6587.1-86-Ⅱ组条件；

27、外形尺寸：340mm（宽）×250mm（高）×116mm（深）(十六通道)

使用环境

1、 温度：

       ⑴贮存条件： -40℃～60℃

       ⑵极限条件： -10～50℃

       ⑶工作范围： 0～40℃

2、 湿度：

       ⑴工作范围： 40℃（20～90）%RH

       ⑵贮存条件： 50℃  90%RH24h

3、 振动（非工作状态）：

       ⑴频率循环范围： 5～55～5Hz

       ⑵驱动振幅（峰值）： 0.19mm

       ⑶扫频速率： 小于或等于1倍频程/min

       ⑷在共振点上保持时间： 10min
