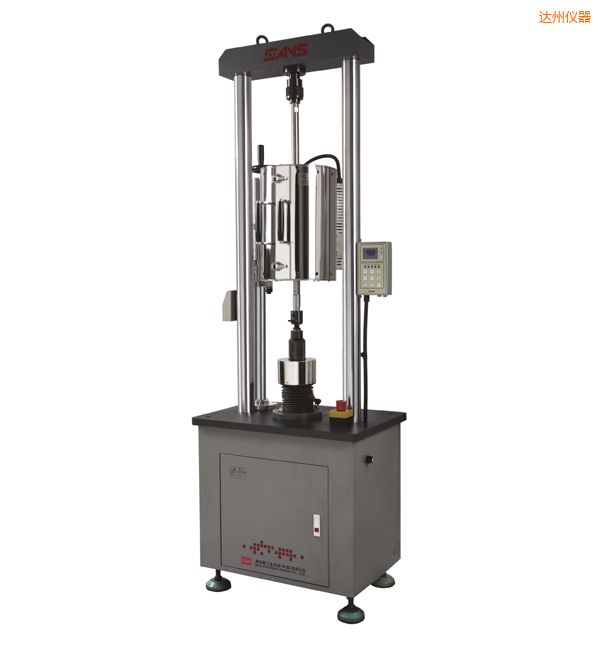

    高温蠕变持久强度试验机
    型 号:GWT系列
    品 牌:美国美特斯MTS
    技术指标:最大试验力:30kN/50kN/80kN/100kN
    达州高温蠕变持久强度试验机-GWT系列-美国美特斯MTS

    设备概述:

    高温蠕变持久强度试验机不是传统意义上的单台机器,而是个系统,由多台试验机和控制系统及数据处理系统组成。系统内的试验机可由各种型号的机器组成。计算机不仅是处理数据打印报告的工具,而且参与控制。通讯网络连接应用485总线方式,具有通讯距离远,可靠性高,抗干扰能力强的特点。

    高温蠕变持久强度试验机分为GWT1系列的杠杆式高温蠕变持久强度试验机和GWT2系列的电子式高温蠕变持久强度试验机。


    蠕变持久强度试验机命名规则如下所示:

    杠杆式主要有以下4种规格:

    GWT1304——30kN杠杆式高温蠕变持久强度试验机(杠杆级数:Ⅰ级)

    GWT1504——50kN杠杆式高温蠕变持久强度试验机(杠杆级数:Ⅰ级)

    GWT1804——80kN杠杆式高温蠕变持久强度试验机(杠杆级数:Ⅱ级)

    GWT1105——100kN杠杆式高温蠕变持久强度试验机(杠杆级数:Ⅱ级)

    电子式主要有以下3种规格:

    GWT2304——30kN电子式高温蠕变持久强度试验机

    GWT2504——50kN电子式高温蠕变持久强度试验机

    GWT2105——100kN电子式高温蠕变持久强度试验机



    主要功能:

    用于各种金属及合金在一定的温度和恒定的拉伸负荷作用下,测量金属材料的蠕变性能和持久性能。


    主要特点:

    1:通讯网络连接采用485总线方式,具有通讯距离远,可靠性高,抗干扰能力强的特点。

    2:GWT2系列采用伺服电机加荷,避免了砝码机械式加荷复杂的问题。电气控制为基于DSP平台的DCS-300全数字测控系统,力控或位移控制,加荷精度高,力值准。

    3:采用全数字式交流伺服器及高精度,高响应频率的交流伺服电机,具有频率响应快、定位精度高的特点。

    4:传感器采用进口传感器,精度高,可靠性好,稳定性高。

    5:下夹具采用同步齿形带和滚珠丝杠副传动,保证传动系统效率高,精度高, 传动平稳,少维护。

    6:蠕变变形测量系统采用进口海德汉光栅尺,线性度好,分辨力高,抗干扰能力强,长期工作稳定。

    7:具有目前国内独有的本地显示调节功能,极大的方便了蠕变试验时的同轴度调节操作,可大大降低试验的劳动强度。方便主机处的观察操作。

    8:具有手动加、卸贺调节功能,意外停电时能有效地保护机器特别是负荷传感器。

    9:具有完善的安全措施,软、硬件具备过载自动停机保护功能,试验力超过机器最大试验力的10%时,机器保护停机。

    10:高温炉采用目前世界上最先进的全纤维真空压制炉膛,具有节能、美观、使用寿命长和安装维修方便的特点;多台设备时的温度控制采用集中温度控制系统,整个系统采用人工智能控制,与计算机和设备通过系统网络连成一个整体,具有控温精度高,性能稳定可靠等优点。

    11:高温拉杆和引伸导杆采用高温合金制作,具有耐高温,精度高,使用寿命长等特点。蠕变测量系统采用引伸导杆引到炉外进行测量。

    12:软件系统采用本公司自主研发的Powertest蠕变持久专用试验软件,可同时控制多台试验机,软件主要具有以下一些主要功能: 接收输入的初始指令,实现试验参数的设定;监测升温过程,记录温度变化并警示; 采集试验数据,绘制试验曲线; 自动记录并保存数据, 可对试验数据的历史资料进行查询等。


    满足标准:

    制造标准:Q/SANS 006-2004 《杠杆式高温蠕变、持久强度试验机》

    检验标准:JJG276-88《高温蠕变、持久强度试验机》

    试验方法:GB/T2039-1997《金属拉伸蠕变及持久试验方法》

    HB5151-1996《金属高温拉伸蠕变试验方法》

    HB5150-1996《金属高温拉伸持久试验方法》


    应用行业:

    计量质检;航空航天;冶金钢铁;机械制造;电子电器;汽车生产;民用核能;民用航空;高等院校;科研实验所;商检仲裁、技术监督部门;其它行业。


    原装配置:

    拉伸夹具一套(用于棒材螺纹试样φ10(M16);使用温度300-1000℃);

    蠕变引伸机构一套(用于棒材螺纹试样φ10(M16);使用温度300-1000℃)



    可拓展配置:

    拉伸夹具一套(用于棒材螺纹试样φ5(M12);使用温度300-1000℃);

    拉伸夹具一套(用于板材试样δ1~3mm;使用温度300-1000℃);

    蠕变引伸机构一套(用于棒材螺纹试样φ5(M12);使用温度300-1000℃)

    蠕变引伸机构一套(用于板材试样δ1~3mm;使用温度300-1000℃)


    技术参数:

    GWT1000系列


    型   号

    GWT1304

    GWT1504

    GWT1804

    GWT1105

    主机参数

    最大试验力

    30kN

    50kN

    80kN

    100kN

    试验机级别

    0.5级/Ⅰ级

    试验力测量范围

    0.6kN~30kN

    0.75kN~50kN

    1.0kN~80kN

    1.0kN~100kN

    试验力示值相对误差

    示值的±1%以内

    上下夹头偏心率

    ≤10%

    最小砝码力值

    1N

    杠杆比

    1:40

    1:50

    1:100

    杠杆级数

    1 级

    2 级

    杠杆偏移量(自动调平范围)

    ±0.10mm

    ±0.12mm

    ±0.13mm

    ±0.14mm

    下拉杆移动速度

    慢速(自动调平) 2.5mm/min

    快速     50 mm/min

    调平电机功率

    370W

    550W

    1.1kW

    加载电机功率

    100W

    下拉杆行程

    200mm

    电源

    380V±10%

    高      温      炉

     高温炉形式

    三段对开式大气炉

    工作温度范围

    300~1100℃

    均温带长度

    150mm

    炉膛尺寸

    φ110×350mm

    外型尺寸

    φ310×450mm

    加热功率

    3Kw

    电源

    380V±10%

    温度波动

    300~600℃

    ±2℃

    600~900℃

    ±3℃

    900~1100℃

    ±4℃

    温度梯度

    300~600℃

    2℃

    600~900℃

    3℃

    900~1100℃

    4℃

    蠕变测量

    引伸板最高使用温度

    1000℃

    变形测量范围

    0~10mm

    变形示值误差

    ≤0.5%FS

    变形分辨力

    0.001mm



    GWT2000系列


    型   号

    GWT2304

    GWT2504

    GWT2105

    主机参数

    最大试验力

    30kN

    50kN

    100kN

    试验机级别

    0.5级

    试验力测量范围

    0.4%~100%FS

    试验力示值相对误差

    ≤0.5%

    试验力分辨力

    最大试验力的1/300000(全程分辨力不变)

    上下夹头偏心率

    ≤10%

    最大加荷速率

    2500N/s

    3000N/s

    4000N/s

    下拉杆移动速度

    0.05~100mm/min

    伺服电机功率

    750W

    850W

    2Kw

    下拉杆行程

    200mm

    电源

    220V±10%

    380V±10%

    高      温      炉

    高温炉形式

    三段对开式大气炉

    工作温度范围

    300~1100℃

    均温带长度

    150mm

    炉膛尺寸

    φ110×350mm

    外型尺寸

    φ310×450mm

    加热功率

    3Kw

    电源

    380V±10%

    温度波动

    300~600℃

    ±2℃

    600~900℃

    ±3℃

    900~1100℃

    ±4℃

    温度梯度

    300~600℃

    2℃

    600~900℃

    3℃

    900~1100℃

    4℃

    蠕变测量

    引伸板最高使用温度

    1000℃

    变形测量范围

    0~10mm

    变形示值误差

    ≤0.5%FS

    变形分辨力

    0.001mm
