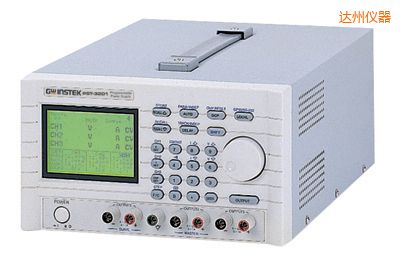

    可程式/线性/直流电源供应器
    型 号:PST-3202
    品 牌:台湾固纬GWINSTEK
    技术指标:全数位化可程式介面,高解析度10mV、1mA
    192 * 128 LCD 显示幕,可同时显示多组设定及量测结果.
    达州可程式/线性/直流电源供应器-PST-3202-台湾固纬GWINSTEK

    PST系列是三路输出的可编程线性直流电源,有96 / 158W 两种功率的机型可选择。过电压、过电流和过温度保护。可使PST电源和负载免受意外损坏,高解析度可达到10mV、1mA。192X128 LCD 显示器可同时显示多组设定及量测结果;智能型风扇控制有效降低噪音。输出控制、储存/呼叫、自动追踪、自动串并联操作和简单的自动测试结构。SCPI命令集及LabVIEW驱动程序,可以透过RS-232或是GPIB介面提供编程控制或ATE开发测试软体。PST系列丰富的编程控制介面、高解析度、多组输出、自动操作功能,是产品测试或是机柜测试系统的最佳选择。

    特点

    全数位化可程式介面,高解析度10mV、1mA
    192 * 128 LCD 显示幕,可同时显示多组设定及量测结果
    (可变更显示模式)
    视窗化直觉式智慧型操作介面,方便使用者操作
    支持多组的立即按键
    自动串并联功能
    高稳定度、低漂移
    过电压、过电流、过温度保护
    智慧型风扇控制(随着输出功率变换)
    内建 Buzzer 作为警告提示
    100组设定储存
    标准RS-232接口
    选购接口:GPIB(IEEE 488.2)



    PST-3202

    PST-3201

    輸出

    電壓

    0 ~ 32V x 2, 0 ~ 6V x 1

    0 ~ 32V x 3

    電流

    0 ~ 2A x 2, 0 ~ 5A x 1

    0 ~ 1V x 3

    過電壓保護

    0 ~ 33V x 2, 0 ~ 7V x 1

    0 ~ 33V x 3

    負載調節率

    電壓

    < 3mV

    電流

    < 3mA

    電源調節率

    電壓

    < 3mV

    電流

    < 3mA

    解析度

    電壓

    10mV ( 20mV 額定電壓 > 36V )

    電流

    1mA ( 2mA 額定電流 > 3.5A )

    過電壓保護

    10mV ( 20mV 額定電壓 > 36V )

    設定準確度(25 + 5°C)

    電壓

    < 0.05% + 10mV ( + 20mV 額定電壓 > 36V )

    電流

    < 0.1% + 5mA

    過電壓保護

    < 0.05% + 10mV

    漣波及雜訊(20Hz~20MHz)

    電壓

    漣波:< 1mVrms / 3mVp-p
    雜訊:< 2mVrms / 30mVp-p

    電流

    < 3mArms ( < 5mArms 額定電流 > 3.5A )

    溫度係數(0 ~ 40°C)

    電壓

    < 100ppm + 3mV

    電流

    < 150ppm + 3mA

    讀回值解析度?

    電壓

    10mV ( 20mV 額定電壓 > 36V )

    電流

    1mA ( 2mA 額定電流 > 3.5A )

    讀回值準確度(25 + 5°C)

    電壓

    < 0.05% + 10mV ( + 20mV 額定電壓 > 36V )

    電流

    < 0.1% + 5mA

    讀回值溫度係數

    電壓

    < 100ppm + 10mV ( + 20mV 額定電壓 > 36V )

    電流

    < 150ppm + 10mA

    反應時間

    電壓上升

    10% ~ 90%:< 100mS

    電壓下降

    90% ~ 10%:< 100mS

    漂移

    電壓

    < 100ppm + 10mV ( + 20mV 額定電壓 > 36V )

    電流

    < 150ppm + 10mA

    串聯同步操作

    串聯同步誤差

    < 0.1% + 20mV

    串聯(負載)

    < 20mV

    並聯同步操作

    設定準確度
    ( 25 + 5°C )

    電壓:< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
    電流:<? 0.1% + 10mA
    過電壓保護:< 0.05% + 10mV

    記憶



    儲存/呼叫, 100 組

    計時器

    時間設定

    0.1秒 ~ 99分59秒 (最大 99分59秒共100組)

    解析度

    0.1秒

    功能

    Auto Step running

    標準介面



    RS-232

    介面(選購配備)



    GPIB (IEEE 488.2)

    使用電源



    交流 100V/120V/220V/240V+10%, 50/60Hz

    附件



    電源線 x 1
    操作手冊 x 1
    測試線 GTL-104 x 3

    尺寸及重量



    230(寬) x 140(高) x 380(長) mm
    約 10 公斤
