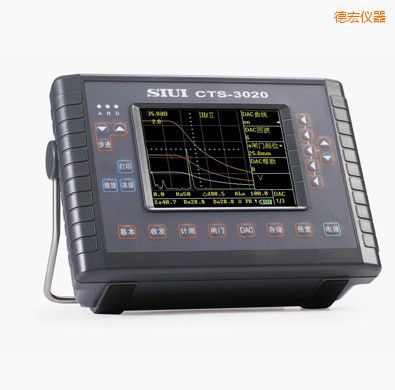

    数字超声探伤仪
    型 号:CTS-3020/CTS-3030
    品 牌:汕超SIUI
    技术指标:最高采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm
    德宏数字超声探伤仪-CTS-3020/CTS-3030-汕超SIUI

    CTS-3030配置场致发光(EL)显示屏,不支持屏幕颜色变化;工作温度为-20℃-40℃;其他性能参数及功能与CTS-3020相同。


    CTS-3020 CTS-3030数字超声探伤仪特点

    技术创新

    不断创新,努力达至一流境界是我所的一贯宗旨。CTS-3020采用嵌入式计算机系统和超大规模现场可编程集成电路设计,把大型超声仪器所具备的优良性能压缩到极小的空间;高达63dB的探伤灵敏度余量满足大锻件和粗晶材料的探伤需求;最新的彩色TFT液晶显示屏带给你最佳的读测效果;简便的界面波跟踪功能适用于水浸法探伤;再配以DAC、TCG、RF射频回波显示、大容量存储器、USB接口等新技术、新功能,管道焊缝超声波探伤仪,使CTS-3020成为一台小巧轻便却性能卓越的超声探伤仪。此外,彩色TFT液晶屏快速的响应时间,确保快速扫查回波也显示无遗;轻触式键盘性能可靠、手感舒适;突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。


    简单实用方便

    小型轻便、美观实用、中文菜单、操作简便、功能强大。充分体现SIUI一贯的设计理念:简单实用方便可靠,性能指标和功能更上一层楼。



    CTS-3020 CTS-3030数字超声探伤仪功能

           最高采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm。

           工作频率范围0.5~15MHz,灵敏度余量高达63dB,分别突显宽频带和高灵敏度的优点。

            USB接口可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告

           脉冲重复频率可调,避免在探伤过程中出现混响信号。

           界面波跟踪功能,佛山超声波探伤仪,通过A、B闸门间的逻辑关系,容易实现水浸法探伤或精确测厚。

           峰值记忆与回波比较功能,汕超研究所探伤仪,有助于对工件进行快速扫查、测量和比较。

           完善的DAC、TCG功能,方便进行回波评价,超声波探伤仪调试,更适合大工件和粗晶材料等现场探伤。

            RF射频回波显示对于薄壁材料测量或学术研究和定性分析将有很大的帮助。

           具有测量探头角度(K值)的功能。

           斜射探伤时,二次反射波信号颜色区分显示功能。

           大容量存储器可存储高达500个数据集,包括波形、曲线、参数、探伤报告等。

           中文菜单,操作过程文字信息提示。

           高亮度彩色TFT液晶显示屏带来最佳的读测效果。

            10种波形颜色和字符颜色自由选择。

           大容量锂电池组可连续工作6小时以上。



    CTS-3020 CTS-3030数字超声探伤仪应用举例
    大锻件探伤
    最大探测范围达6000mm,a型脉冲反射式超声波探伤仪,再加上高灵敏度的远场探测能力,使得CTS-3020更适合大型锻件或粗晶材料的检测。


    回波定性分析
    Rf射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。


    薄板探测
    CTS-3020具有很好的近区分辨力,非常适合工件近区缺陷的检测和压力容器、管道的壁厚测量。


    焊缝检测
    CTS-3020完善的DAC曲线和回波比较功能,数字化超声波探伤仪,令回波评价工作更轻松、更方便、更准确。



    CTS-3020 CTS-3030数字超声探伤仪特点主要技术指标

    项 目

    单 位

    技 术 数 据

    衰减器误差

    dB

    每12dB±1dB

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥63

    远区分辨力

    dB

    ≥26

    水平线性误差

    %

    ≤0.5

    电噪声电平

    %

    ≤20(1~4MHz)

    工作频率范围

    MHz

    0.5 ~ 15,分1 ~ 4 / 0.5 ~ 8/2 ~ 15三档可选

    脉冲重复频率



    分10档可调
    探测范围≤1500mm时,约20Hz ~ 500Hz
    探测范围>1500mm时,长沙 超声波探伤仪,约20Hz ~ 200Hz

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    测量分辨力

    mm

    0.1

    探测范围

    mm

    0 ~ 6000 (钢纵波),连续可调,最小显示范围5 mm

    脉冲移位

    mm

    -10 ~ 1000 (钢纵波)

    探头零点

    μs

    0 ~ 199.9

    材料声速

    m/s

    1000 ~ 9999

    阻尼



    高/低

    抑制

    %

    0 ~ 80

    检波方式



    正向、负向、双向、滤波、射频(RF)

    增益调节

    dB

    0 ~ 110;分 0.5 / 2 / 6 / 12步进调节

    波形比较



    可选择某一时刻的波形作基准波形,实时波形与基准波形同屏显示

    二次波颜色



    以不同颜色显示二次回波的波形

    USB接口



    2个USB接口,可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告

    打印机



    可配用HP-1020、HP-1120、Canon-S100SP打印机

    DAC曲线



    最多能记录10个回波参考点并逐段显示;可改变DAC 3线间dB距离;可以插入回波参考点或对选定的回波参考点进行修正

    TCG曲线



    由DAC曲线转换而来,超声波探伤试块,并根据DAC曲线对回波幅度进行补偿,青岛超声波探伤仪价格,使不同声程而大小相同的人工反射体的回波幅度一致

    数据存储器



    500组数据集,包括探伤状态参量、回波图形、DAC 曲线和备注信息等

    监视闸门



    2个独立的测量闸门,烟台超声波探伤仪培训,B闸门可设定为界面波跟踪闸门模式

    报警信号



    声光报警(内接蜂鸣器和面板LED发光二极管)

    测量点选择



    闸门内最高波的峰值或第1回波的前沿

    回波评价



    声程、水平距离、垂直距离、幅值、dB差值显示

    A型回波冻结



    冻结探伤画面

    缩放



    选择正常和放大两种显示模式

    峰值记忆



    可选择回波峰值记忆显示,背景峰值波形以不同颜色表示

    显示屏



    5.7"高亮度TFT液晶显示屏, 320×240象素

    电源



    交流电或电池

    电池类型



    锂电池组(7.4V 、7.2Ah)

    工作时间

    h

    ≥6 (与背景光亮度有关)

    工作电压

    V

    6~9 DC (外部电源);6.0~8.4 (电池)

    工作温度

    -10~40

    重量

    Kg

    约1.94(不含电池)

    尺寸

    mm

    260 ×95× 180 (长×宽×高)



    同类产品
