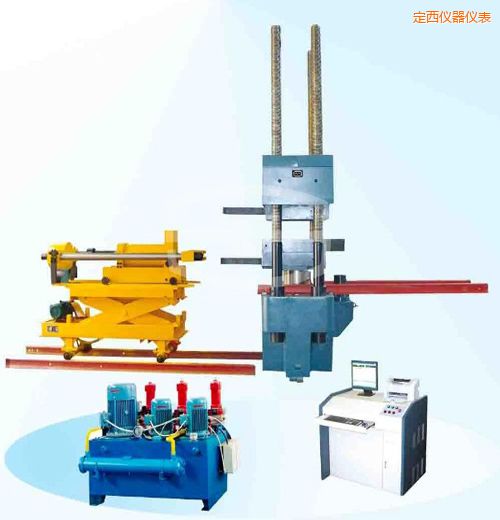

    时代微机控制电液伺服压剪试验机
    型 号:YAW-5000J
    品 牌:时代仪器
    技术指标:最大试验力 5000kN
    试验力测量范围 0.4%~100%
    定西时代微机控制电液伺服压剪试验机-YAW-5000J-时代仪器

       YAW-5000J微机控制电液伺服压剪试验机主要用于检验公路桥梁橡胶支座成品力学性能试验,也用于混凝土试件、混凝土结构件、金属材料及金属结构件的抗压强度试验,广泛用于冶金、建材、大专院校、科研等领域。

       GB/T2611-1992《试验机通用技术要求》

       JT/T4-2004《公路桥梁板式橡胶支座》


    (1)垂向加载系统
    最大试验力 5000kN
    试验力测量范围 0.4%~100%
    试验力准确度 ±1%
    测力方式 高精度负荷传感器测力
    活塞行程 150mm
    变形测量分辨力 0.01mm(垂向);0.001mm(径向)
    变形测量 垂向用四只数显百分表来测量
    径向用四只数显千分表来测量(做盆式橡胶试验时)
    变形测量范围 0~50mm(垂向)、0~10mm(径向)
    试验调整空间 0~800mm
    上下压板尺寸(mm) 700×800
    立柱间距(mm) 900×510
    控制及显示方式 微机伺服控制,计算机屏幕显示
    主机升降电机功率 3kW
    油泵电机总功率 9.7kW
    整机功率 12.7kW
    主机外形尺寸(mm) 1255×1220 ×3200
    电控柜外形尺寸(mm) 1100×700×930
    主机总质量 14000 kg
    (2)横向加载系统
    最大试验力 1000kN
    试验力测量范围 1%~100%
    试验力准确度 ±1%
    活塞行程 200mm
    位移变形测量精度 ±1%
    位移及变形测量 拉线式光电编码器
    变形测量范围 0~200mm
    变形测量分辨力 0.01mm
    测力方式 高精度负荷传感器测力
    (3)转角试验装置
    最大转角顶出力 300kN
    试验力测量范围 4%~100%
    试验力准确度 ±1%
    测力方式 高精度负荷传感器测力
    变形测量 四只数显千分表测量试样的翻转变形
    变形测量范围 0~10mm
    变形测量分辨力 0.001mm
    活塞行程 0~150mm
    位移测量范围 0~150mm
