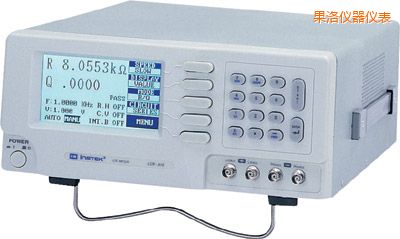

高精度LCR测试仪 |
|
| 型 号：LCR-829 |
| 品 牌：台湾固纬GWINSTEK |
| 技术指标：测试频率：12Hz ~ 100kHz, 503 点 |
 |
果洛高精度LCR测试仪-LCR-829-台湾固纬GWINSTEK
高精度LCR测试仪 , 12 ~ 100kHz (503 点)
LCR－800系列是一款应用于零组件/材料测量的LCR测试仪，，可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量参数，，而且使用者还可看到所有的测试条件。测量参数的组合，，采用最佳的观测需求，，像R/Q、C/D、C/R和L/Q；LCR－821还具有更精确的阻抗测量模式，，可以同时测量阻抗值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件(LCR-viewer)，，可以让使用者通过PC的控制下,快速及便利的截取并储存测量的资料。Handler接口是LCR-826/827/829的标配接口。
特点
． 测试频率：12Hz ~ 100kHz, 503 点
． 0.05% 高量测准确度 (LCR-817/819)
． 0.1% 高量测准确度 (LCR-816/826/827/829)
．100 组设定条件记忆储存、呼出功能
．R/Q, C/D, C/R, L/Q 测试模式
．绝对值、差异值(△ )、差异百分比(△%)显示
．240 x 128 大型 LCD 显示幕
．选别机介面 (LCR-826/827/829)
．测试条件及测试结果同时显示在荧幕上
规格
|
测试频率
|
|
|
12Hz to 100kHz (503 点) for LCR-819/829
12Hz to 10kHz (489 点) for LCR-817/827
100Hz to 2kHz (245 点) for LCR-816/826
|
|
准确度
|
|
|
0.05% (LCR-817/819) , 0.1%(LCR-816/826/827/829)
|
|
测试速度
|
|
|
34mS (LCR-826/827/829), 68mS (LCR-816/817/819)
|
|
测试电压
|
|
|
5mV ~ 1.275V (5mV/step) for LCR-817/819/827/829
0.1V ~ 1.275V (5mV/step) for LCR-816/826
|
|
直流偏压
|
|
内部
|
2V
|
|
外部
|
0 to 30V
|
|
显示范围
|
|
串/并联等效阻抗
|
R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ
|
|
电容
|
C 0.00001pF ~ 99999uF
|
|
电感
|
L 0.00001mH ~ 99999H
|
|
品质因素
|
Q 0.0001 ~ 9999
|
|
散逸因素
|
D 0.0001 ~ 9999
|
|
量测模式
|
|
|
R/Q, C/D, C/R, L/Q
|
|
等效电路
|
|
|
具串联与并联两种方式可供选择
|
|
记忆体
|
|
|
100 组
|
|
平均测试值
|
|
|
1 to 255 次
|
|
量测速度
|
|
|
慢速、中速及快速
|
|
量测值显示
|
|
|
Value, △%, △
|
|
显示幕
|
|
|
240 x 128 dot matrix C.C.F.L back light LCD
|
|
介面
|
|
|
Handler 介面 (LCR-829/827)
|
|
使用 电源
|
|
|
100V ~ 240V, 50/60Hz
|
|
附件
|
|
|
电源 线 x 1,
操作手册 x 1,
测试制具: LCR-06A x 1
选购测试制具: LCR-05, LCR-07, LCR-08, LCR-09
|
|
尺寸及重量
|
|
|
330(宽) x 149(高) x 437(长)mm
约 5.5 公斤
|
选购配件
|
|
型号
|
名称
|
说明
|
|
|
LCR-09
|
Test Fixture
|
For: LCR-819/817/816 ; LCR-829/827/826/821
|
|
|
LCR-08
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
|
LCR-07
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
|
LCR-05
|
Test Fixture
|
LCR-816/817/819/821/826/827/829
|
|
