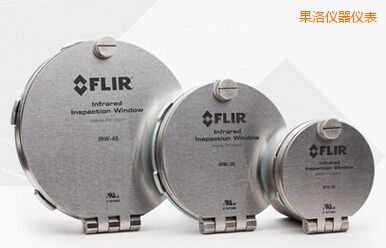

FLIR红外窗口特性

• 安装简单 – 只需钻取一个孔，进口红外热像检测仪，而且只需拧紧一颗FLIR PIRma-Lock™环形螺母；所用设计与使用标准美国冲切工具的管道接头相同。
• PIRma-Lock™可靠性高 – 经过实践的真正自锁螺母技术使得FLIR红外窗口能够先完成锁环和红外窗口的自接地，红外热像仪原理，其齿面与面板内部紧紧咬合。
• 即用铰链盖 – 红外窗口的简易下翻盖（配有集成式设备ID标签）被永久性固定，红外热像仪 应用，因此，医用红外热像仪市场分析，它不会掉落、配错或者丢失。
• 宽波段传输 – 透明镜头支持短波/中波/长波红外热像仪、目视检测和叠加技术等；确保带集成灯的FLIR热像仪能够捕捉视频文件
• 不锈钢选项 – 不锈钢柜不存在金属问题以外的其它问题，矿用红外热像仪，增加了防腐性能以及对严苛或者外部环境的耐受性。

尺寸参数	2” FLIR 红外窗口 - IRW-2C	3” FLIR 红外窗口 - IRW-3C	4” FLIR 红外窗口 - IRW-4C
一般参数
NEMA 环境类型	4/12类（室外/室内）
最高工作温度	260°C
光纤规格
光学元件直径	50mm	75mm	95mm
光圈直径	45mm	69mm	89mm
光圈面积	1590mm2	3739mm2	6221mm2
窗口厚度	2mm
最高光学温度	1355.6°C (2474°F)
电压范围	任意
主体材料	阳极化铝
总高度	85.5mm	107.4mm	136.5mm
总宽度	73mm	99mm	127.44mm
总厚度	25.5mm	26.86mm	29.25mm
实际所需孔径（标称）	60.3mm	88.9mm	114.3mm
Greenlee冲孔器	76BB	739BB	742BB
宽波段红外——短波、中波&长波	x	x	x
可见光光谱	x	x	x
画中画和叠加图像混合	x	x	x
额定值和测试
美国保险商实验室 (UL 50V)	x	x	x
UL 50	4/12类
CSA认证	x	x	x
弧闪测试，IEC 62271-200 (KEMA)	60Hz下为5kV，国产红外热像仪，63kA（循环30次时）
IP等级，建筑专用 红外热像仪，IEC 60529 (TUV)	IP67
振动测试，红外热像仪报价，IEC 60068-2-6 (TUV)	抗100 m/s^2振动
湿度测试，手持式红外热像仪，IEC 60068-2-3 (TUV)	抗湿性极好
机械测试，福禄克红外热像仪，ANSI/IEEE C37.20.2 section A3.6 (TUV)	耐冲击且承重性好的盖板
最大拔出力	657 kg (1450 lbs)	1655 kg (3650 lbs)	1678 kg (3700 lbs)
其它
保修	在产品寿命期内针对制造缺陷提供有限保修承诺

使用中的FLIR红外窗口

FLIR红外窗口安装
