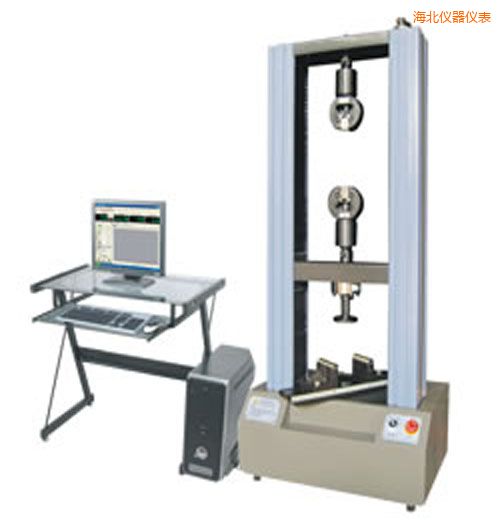

    时代WDW系列微机控制电子万能试验机(1-2吨)
    型 号:WDW系列
    品 牌:时代仪器
    技术指标:测量范围:最大试验力的0.4%-100%
    海北时代WDW系列微机控制电子万能试验机(1-2吨)-WDW系列-时代仪器

       WDW系列微机控制电子万能试验机是 在我公司在原有机器基础上进一步完善并满足国家标准 GB/T16491 设计的新型整机。计算机系统通过全数字控制器,经调速系统控制交流伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的 拉伸、压缩、弯曲、剪切等多种力学性能试验,实现了试验力、试样变形和横梁位移等参数的闭环控制,实现了试验力、试验力峰值、横梁位移、试样变形及试验曲 线的屏幕显示、试验数据的自动处理(根据相应的试验方法)和处理结果的磁盘存储。另外配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能 试验方面,具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大 专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

       GB/T228 《金属材料室温拉伸试验方法》

       1.选择附加力传感器可扩大测量范围;

       2.力控速率调节范围也可以按应力速率选择,应力速率=力控速率/试样原始横截面积;

       3.变形速率调节范围也可以按应变速率选择,应变速率=变形速率/试样原始标距;

       4.力控速率和变形速率都和试样的材料有关,其范围都不能超出位移速率调节范围;

       5.为了避免力传感器产生永久变形,在进行长时间保持试验时, 试验力最好不要超过传感器满量程的50%;

       6.有效拉伸空间为安装好标准拉申夹具后的试验空间,如夹具不同,其数值将有所区别;

       7.有效拉伸空间和有效试验宽度可以扩展,订货时请特别申明;

       8.“/”前后的数值为可选数值。

    型号 WDW-10 WDW-20
    最大试验力 10KN 20KN
    主机结构(可选定) 门式框架结构
    试验力测量范围 最大试验力的0.4%-100%
    试验力测量精度 优于示值的±1%(精密级为±0.5 %)
    主机精度 主机所有重要零部件均采用进口大型加工中心加工,保证试验机精度
    试验力分辨率 1/300000 (全程不分档或等效6档)
    测量位移分辨率 分辨率高于0.001mm
    横梁移动速度 0.001-500mm/min,无级调速
    大变形测量范围 10mm-800mm
    变形测量精度 在引伸计满量程的2%-100%范围内,优于示值的±0.5%
    速度控制精度 ±1%(0.01~10mm/min);±0.5%(10~500mm/min)
    恒力、恒变形、
    恒位移控制范围
    0.2%-100%FS
    恒力、恒变形、
    恒位移控制精度
    设定值<10%FS时,设定值的±1.0%以内;设定值≥10%FS时,设定值的±0.1%以内
    变形速率精度 速率< 0.0 5%FS时,±2.0%设定值内;速率≥0.05 %FS时为±0.5%设定值内
    试验拉伸空间(可定制) 600mm
    试验宽度空间(可定制) 400mm
    夹具形式(可定制) 标配楔形夹具体,选配压缩附具、弯曲附具及用户提出的其他附具形势
    压盘尺寸(可定制) φ100mm
    整机电源 单相,220V±10%,50Hz,功率:2kW
    工作环境 室温-35℃,相对湿度不超过80%
    主机尺寸(可定制) 760mm×530 mm×1760mm
    整机重量 460kg
