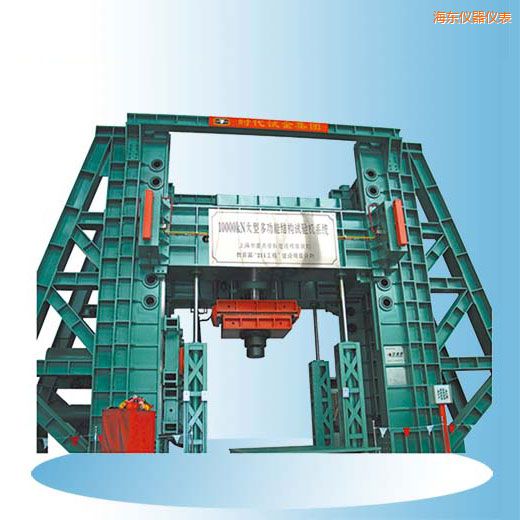

10000kN微机控制电液伺服压力试验机主机采用双门式框架结构,横梁可沿立柱上下运动以调整试验空间,空间调整好后,穿销固定。10000kN垂向
主作动器通过一组直线导轨安装于横梁中间的承载板下方。当试样受水平推力时,主作动器可沿推力方向跟动,以保证垂向力始终垂直施加。
3000kN和1500kN水平加载装置分别通过一组直线导轨与左立柱联接,当试样同时受垂向试验力时,3000kN个1500kN水平加载装置可分别
沿立柱上下跟动,以保证垂向力始终垂直施加。1500kN辅助垂向作动器安装在右立柱的内测,加载位置可调整,主要进行梁、板等小吨位试验。
电液伺服油源可为主机上的10000kN垂向主作动器、3000kN、1500kN水平作动器以及相关的跟动作器提供液压动力,,其关键零部件——电液伺服阀、低噪音高压内啮合齿轮泵均为原装进口,保证了系统高品质的性能和耐久性。
自主研制的多通道PC机控制器,具有6个控制通道和15个采集通道,实现了试验力、活塞位移、协调加载、主动跟动等的闭环控制;全中文控制软件包采用了
计算机虚拟仪器技术,试验力、试验力峰值、活塞位移及试验曲线可屏幕显示;控制模式智能设置专家系统使用户具有了自主设置控制模式的能力,同时还可提供数
据处理和试验报告打印。
该机主要用于建筑结构领域内柱、梁、板、墙、节点、框架等的机械性能试验。广泛应用与建筑结构设计、制造领域,是一种理想的生产、科研和教学试验设备。
