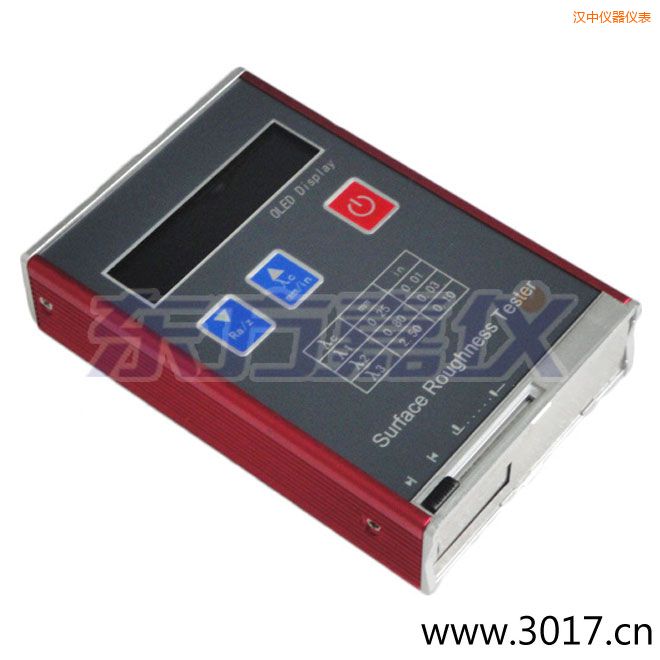

汉中STODA粗糙度仪-STD5000-国产
STD5000表面粗糙度仪经过严格的温、湿度试验适应高温高湿工作环境。采用高速DSP及优化的传感器结构设计,将电箱、驱动器及显示部分合为一体,使其达到高度集成化;任意选择Ra、Rz、Rt、Rq四种测量参数;不仅可测量平面、直径大于20mm(经验值)的外圆面、锥面,还可测长宽大于80×30mm的沟槽。
专用于金属与非金属工件表面粗糙度检测的新型智能化无损检测仪器,适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。
主要功能:
-
可选择4种测量参数Ra、Rz、Rt、Rq;
-
校准样块采用光学玻璃基体,由国家计量院鉴定,精度高,不易划伤,使用寿命长;
-
具有校准功能,操作简单;
-
广泛用于金属与非金属加工表面的生产现场及外出鉴定的检测;
-
采用高速DSP处理器进行数据处理和计算,速度快,精度更高;
-
可选择取样长度0.25 ,0.80 ,2.50;
-
点阵LED液晶显示,高亮度,无视角,宽温度,适合各种场合;
-
自动关机功能以及低功耗软硬件设计使仪器工作时间超长;
-
两种充电方式,专用充电器或计算机USB口充电,可边充电边工作,方便快捷;
-
传感器测头具有保护门,有效的保护了传感器测头,保证了测量的精度;
-
外形采用拉铝模具设计,坚固耐用,抗电磁干扰能力显著,粗糙度测量仪多少钱,符合当今设计新趋势。
主要技术参数:
测量参数(μm)
|
Ra、Rz、Rq、Rt
|
测量范围(μm)
|
Ra、 Rq: 0.05 ~ 10.0 Rz、 Rt: 0.1 ~ 50
|
取样长度(mm)
|
0.25 , 0.80 , 2.50
|
评定长度(mm)
|
1.25 , 4.0 , 5.0
|
行程长度(mm)
|
6
|
示值精度
|
0.01
|
示值误差
|
±(7-10)%
|
示值变动性
|
<12%
|
传感器触针针尖圆弧半径及角度
|
针尖圆弧半径:10 μm±1 μm
|
传感器触针静测力及其变化率
|
触针静测力:≤ 0.016N 测力变化率:≤ 800N/m
|
传感器导头压力
|
≤ 0.5N
|
电池
|
3.7V锂离子电池
|
外形尺寸
|
106 mm×70 mm×24 mm
|
重量
|
200g
|
工作环境条件
|
温 度: -20℃~40℃
相对湿度:< 90%
周围无振动、无腐蚀性介质
|
标 准 配 置
|
NDT110主机、多刻线校准样块、支架、充电器、数据线、说明书、合格证、保修卡
|
HITEDA表面粗糙度仪给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构轮廓法、表面结构的述语、定义及参数》、符合GB/T6062-2002《产品几何量技术规范(GPS)表面结构、轮廓法接触(触针)式仪器的标称特性》。
产品优势:
HITEDA表面粗糙度仪优点:
|
同价位其他品牌粗糙度仪
|
1. 可测4种参数
|
1. 只能测2个参数
|
2. 校准样块采用国家计量院标定的光学玻璃基体,准确、权威,硬度高不易划伤,不变形,使用寿命长,受测针半径变化影响小
|
2. 校准样块要么是金属样板,特别易划伤,有划痕后就不准确了;也有的是玻璃基体的,但未经过计量院鉴定的,粗糙度,数值都是自己贴个小纸条标上的,很不规范
|
3. 采用高速DSP数字信号处理器,准确,光学粗糙度仪,一致性好
|
3. 使用古老的单片机,计算速度慢,一致性差
|
4. Ra值可测0.01~10.00
|
4. 实际只能测到3.80左右
|
5. 高温、湿度环境正常工作,高技术处理成功
|
5. 在高湿度环境下,经常出现不工作现象,特别是夏天南方的气候,机器总罢工
|
