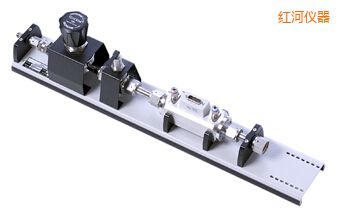

    molstic-L 层流流量元件安装台
    型 号:molstic-L 层流流量元件安装台
    品 牌:美国FLUKE
    技术指标:molstic 拥有低、中、高流量三种版本款式
    红河molstic-L 层流流量元件安装台-molstic-L 层流流量元件安装台-美国FLUKE

    针对 molbloc-L 质量流量元件

    molstic molbloc 安装系统方便协助您实现 molbloc/molbox™ 的全部功能优势。molstics 为 molbloc 的实际安装问题提供了工程解决方案,用以连接供气、调节压力并连接受测设备。最高品质的部件已集成在紧凑式设备总成之内,确保最优化的 molbloc/molbox 性能


    molstics 提供了快速连接口输入以方便与供气的连接。而后使用 2 微米(低流量时采用 0.5 微米)过滤器用于保护下游部件。随后,可变式调节器设定并调节出最优化的 molbloc 上游压力,同时保护 molbox 变送器免于出现以外超压。调节器的调节范围可支持所有标准 molbloc 的工作压力范围:在 molbloc 前放置于下方的关闭阀能够关闭供气以便进行配置变更和/或系统漏气检测。

    molbloc 支撑用的特殊吊架。在 molbloc 下游处有一套连接器与垫片,用于安装 MFC(质量流量控制器)、另一受测设备、或者可选的计量阀套件用于手动控制流量。

    单通道 molstics 可用于配合单个 molblocs。双通道模式允许两个 molbloc 同时装配,从而在两个不同的 molbloc 范围内进行转换而无需更换硬件或利用 molbox1+ 的性能来平行运行两个 molbloc。

    molstic 拥有低、中、高流量三种版本款式。低流量 molstic 使用了独特的高稳定性压力调节器并最大程度上减少了空隙体积。这需要有效利用 2E2-L 以及更低的 molbloc 并且可利用到 1E3-L 的 molbloc 尺寸。中流量 molstic 覆盖了从低流量 2E2-L 至 3E4-L 的所有 molbloc 范围。高流量 molstic 则要求使用 1E5-L (100 slm) molbloc 且仅支持 molbloc。


    尺寸

    A

    B

    C

    D

    E

    F

    单体,低流量

    584 mm (22.99 in) 26 mm (1.02 in) 687.3 mm (27.06 in) 60mm (2.36 in) 19mm (0.75 in) 6.40 mm(0.252 in)
    插装孔,4 PL
    双体,中流量

    690 mm (27.17 in) 20 mm (0.79 in) 752.4 mm (29.62 in) 144 mm (5.67 in) 19mm (0.75 in) 6.40 mm (0.252 in) 插装孔,4 PL
    单体,高流量

    690 mm (27.17 in) 20 mm (0.79 in) 787.7 mm (31.01 in) 60mm (2.36 in) 19mm (0.75 in) 6.40 mm (0.252 in) 插装孔,4 PL



    型号 描述
    molstic 单,低流量

    单个 molbloc,1E3-L 或更低

    molstic 双,低流量

    两个 molbloc,1E3-L 或更低

    molstic 单,中等流量

    单个 molbloc,2E2-L 到 3E4-L

    molstic 双,中等流量

    两个 molbloc,2E2-L 到 3E4-L

    molstic 单,高流量

    单个 molbloc,仅限 1E5-L

    通用配件:

    配件 描述
    计量阀低流量 molstic

    安装于 molbloc 的 molstic 出口用于手动流量控制

    计量阀中/高流量 molstic

    安装于 molbloc 的 molstic 出口用于手动流量控制

    T 型件,双中型 molstic 出口

    在出口端连接两个同样尺寸的 molblocs

    T 型件,出口,lrg/sm 用于双中型 molstic

    在出口端连接大号与小号 molblocs
