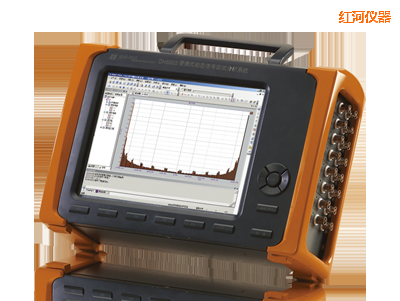

    精密诊断仪
    型 号:DH5915
    品 牌:上海东昊
    技术指标:体积小,便于携带,无须现场供电
    红河精密诊断仪-DH5915-上海东昊

     概述

           DH5915动态信号测试分析仪体积小,便于携带,无须现场供电,适合恶劣环境、测点多的设备精密故障诊断和多面现场动平衡,自由组合不同输入量的通道,可同时测量不同物理量(电荷量、应变、电压的测量)。


    应用范围:

    1、 各种形式的应变计和应变适调器配合,完成全桥、半桥、1/4桥(三线制)状态的应力应变的测试和分析;

    2、 各种桥式传感器和应变适调器配合,实现加速度、压力、力、荷重、位移等物理量的测试和分析;

    3、选择IEPE输入方式,配合IEPE压电式传感器,实现振动加速度、振动速度、振动位移(模拟二次积分可选)的测试和分析;

    4、 各种压电式传感器和电荷适调器配合,实现振动加速度、振动速度、振动位移(模拟二次积分可选)及压力、自由场的测试和分析;

    5、 选择电压输入,与热电偶配合,通过热电偶分度号的计算,对温度进行测试和分析;和电涡流传感器、磁电式速度/加速度传感器、磁致伸缩位移传感器配合,实现对加速度、速度、位移的测试和分析; 还可对输出电压小于20mV的电压信号进行测试和分析;

    6、 各种铂电阻温度传感器和热电阻适调器配合,对温度进行测试和分析;

    7、 和恒流供桥应变调理器配合, 满足激励要求为恒流源的桥式传感器输出信号测试和分析的要求,利用双恒流源激励,在大应变量测试时,保证了测试的线性度;


    特点

    1、 集便携性、灵活性及试验稳定性于一体;

    2、 完整的硬件和软件环境;

    3、 具有极强的抗干扰能力;

    4、 无需外接计算机,可独立运行;

    5、 灵活可靠的数据存储方式,内置嵌入式处理器、大容量电子硬盘,实时保存采集的数据;

    6、 多工程管理,允许同时打开、分析、浏览多个工程,特别适合多批次大型试验;

    7、 内置10.4寸触摸液晶显示屏,面板按键操作+触摸屏操作同时使用;

    8、 内置大容量锂电池组,长时间不间断工作可达3小时;

    9、 每通道独立的A/D转换器、独立的DSP,实现了多通道并行同步采集;

    10、 通道通用性强,可同时测量各种信号;

    11、 以太网接口(100Mbps),满足数据的高速上传要求;

    12、 操作菜单以对话框形式,简单便捷;

    13、 自定义界面和风格:可自定义的菜单和工具栏,可选的多种界面风格,犹如为您量身定做;

    14、 直观便捷的设置:界面上显示的关键内容,如坐标类型、信号类型、坐标刻度等不仅是图形;

    15、 显示的关键组成部分,而且可直接点击切换修改,简单直观方便;

    16、 灵活的采样方式和多种触发模式;


    硬件功能:

    1、内嵌高性能工控机、高速硬盘;

    2、每通道独立的16bit A/D转换器:实现了多通道并行同步采样,通道间无串扰影响及采样速率不受通道数的限制,并且大大提高了系统的抗干扰能力;

    3、准确的采样速率:先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲,保证了多通道采样速率的同步性、准确性和稳定性;

    4、数字磁带机信号记录功能:利用嵌入式系统中的硬盘,可长时间实时、无间断记录多通道信号,无限多通通并行同步工作,每通道采样速率可达100kHz;

    5、进口雷莫接插件:输入接插件采用了进口高性能雷莫头,大大提高了小信号输入的可靠性,操作也十分方便;

    6、信号适调器:配套各种可程控的信号适调器,不仅具有极强的抗干扰能力,而且由于参数由数采统一控制,系统的单位量纲实现了“傻瓜”设置。


    技术指标

    DH5915数据采集器技术指标:

    1、 输入阻抗:10MΩ∥40PF;

    2、 输入保护:当满度值不大于10V时,输入信号大于±15V(直流或交流峰值)时,输入全保护;

    3、 输入方式:GND、DC、AC;

    4、 工作方式:

           (1) 数据采集器:单端输入、差动输入、IEPE适调输入、

           (2) 外接适调器(选件):IEPE适调器(带双积分硬件网络)、应变适调器、电荷适调器、电荷适调器(带双积分硬件网络)、4~20mA适调器;

    5、满度值:±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V;

    6、系统示值误差: 小于0.5%(F.S)(预热半小时后测量);

    7、系统稳定度: 0.05%/h(同上);

    8、线性度: 满度值的0.05%;

    9、失真度: 不大于0.5%;

    10、最大分析频宽: DC~50kHz;

    11、低通滤波器:

     (1) 截止频率(-3dB±1dB): 10、30、100 、300、1k、3k、10k 、PASS(Hz)八档分档切换;

     (2) 平坦度:小于0.1dB(2/3截止频率内);

     (3) 阻带衰减:大于-24dB/oct;

    12、噪声: 不大于5μVRMS(输入短路, 在最大增益和最大带宽时折算至输入端);

    13、共模抑制(CMR): 不小于100dB;

    14、共模电压(DC或AC峰值): 小于±10V、DC~60Hz ;

    15、漂移:

    (1) 时间漂移:小于3μV/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端);

    (2) 温度漂移:小于1μV/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端);

    16、输出电位: ±5V范围内,按1mV的分辨率任意设置;

    17、过载指示:当输入信号大于满度值,则红灯亮;

    18、欠载指示:当输入信号小于满度值的0.5%,则绿灯亮;

    19、模数转换器分辨率:16位;

    20、仪器内部存储空间:标配16G电子盘;

    21、通讯接口:100Mbps以太网接口;

    22、连续采样速率(存贮深度由电子硬盘的剩余容量决定):

    (1) 整数采样速率: 所有通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k (Hz)分档切换;

    (2) 整数分析频率:所有通道同时工作时,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)分档切换;

    23、抗混滤波器:

           (1) 滤波方式:每通道独立的模拟滤波 + DSP数字滤波;

           (2) 截止频率:采样速率的1/2.56倍,设置采样速率时同时设定;

           (3) 阻带衰减:约-150dB/oct;

           (4) 平坦度(分析频率范围内):小于±0.05dB;

    24、显示器:10.4英寸真彩液晶显示器(带触摸功能);

    25、电源:

    (1) 内部电源:智能化管理的可充电锂电池组供电,可连续工作三小时;

    (2) 外部电源:插上外部充电器,可在对电池充电的同时对仪器供电,保证仪器正常工作,且不影响性能;

    26、使用环境:适用于GB6587.1-86-Ⅱ组条件;

    27、外形尺寸:340mm(宽)×250mm(高)×116mm(深)(十六通道)


    使用环境

    1、 温度:

           ⑴贮存条件: -40℃~60℃

           ⑵极限条件: -10~50℃

           ⑶工作范围: 0~40℃

    2、 湿度:

           ⑴工作范围: 40℃(20~90)%RH

           ⑵贮存条件: 50℃  90%RH24h

    3、 振动(非工作状态):

           ⑴频率循环范围: 5~55~5Hz

           ⑵驱动振幅(峰值): 0.19mm

           ⑶扫频速率: 小于或等于1倍频程/min

           ⑷在共振点上保持时间: 10min
