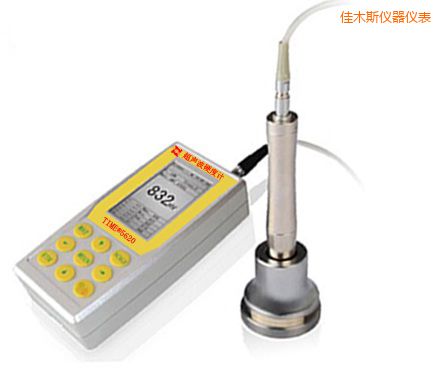

    超声波硬度计(配电动测头)
    型 号:TIME5620
    品 牌:时代仪器
    技术指标:测试范围:HV50~1599,HRC20.3~76,HB76~618,HRB41~100,HRA61-85.6,Mpa255~2180N/mm2
    佳木斯超声波硬度计(配电动测头)-TIME5620-时代仪器

    当前测试硬度可采用的方法有多种,川铁 超声波硬度计,比较常见的有布氏、洛氏、维氏、里氏等试验法。其中布氏、洛氏试验力大、压痕大,对被试样表面损伤较大,超声波硬度计操作视频,维氏采用光学法进行测量,需非常专业的技术人员操作,并且不能对大型工件进行直接测试,超声波硬度仪,而超声波硬度计采用超声波接触阻抗法对试样进行比较测量,具有精度高、速度快、易便携、操作简单,无损测量等优点。

    功能特点

    测量精度高——可达±3%HV,超声波硬度计价格,±3%HB,±1.5HR。(此测量精度在使用测试支架情况下测得)

    测试压痕小——需要用高倍显微镜才能观察到;

    测量速度快——可在2秒内输出测试结果;

    大屏幕显示——直接显示当前测量值,天津超声波硬度计,累计测量值,最大值,最小值,平均值及单位转换值;

    海量存储——可在仪器内存储2000组测量数据;

    校正简单——可在仪器内存储20组校正数据,1组默认数据,用户可设置19组。


    应用范围

    法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量;

    轴和薄壁管道、容器的硬度测量;

    车轮、涡轮转子的硬度测量;

    钻头的刀口的硬度测量;

    焊接部位的硬度测量;

    测量一定孔径深度深孔,超声波硬度计操作规程,弧度较大的凹痕凸痕,不规则平面;

    能覆盖工业生产的绝大部分黑色金属、有色金属及其合金的硬度测量等。


    技术参数

    测试范围:HV50~1599,川铁超声波硬度计,HRC20.3~76,HB76~618,超声波硬度计,HRB41~100,HRA61-85.6,Mpa255~2180N/mm2

    测试方向:支持360°,只要使压头与被测面成90°±5°夹角,超声硬度计,就可以进行测量操作;

    硬度值制式:维氏(HV),洛氏C(HRC),布氏(HB)等;

    电池规格:4.2V,4800mAh锂电池;

    续航时间:10小时;

    可外接便携式打印机打印测量数据或者连接电脑超级终端导出测量数据;

    可存储2000组测量数据和20个校准数据组;

    可对硬度值分布不均匀的被测工件测多点累计求平均值;

    选配测试支架对成品小工件批量检测速度快、操作简便、测试精度高;

    对被测工件表面无损伤、稳定性好、测试精度高;

    超声波硬度计主机规格:162×81×31mm;

    测头规格:Φ22×153mm;

    超声波主机(含电池)与测头(HP-2K)总重:755g。

    HP-K测头选型及参数

    选探头依据见下表(实际压痕深度约为下表数据的10%.)

    超声波硬度计不同测头测量特定硬度值所对应的最小厚度(单位:μm)(10倍压痕深度)


    HP-1K

    HP-3K

    HP-5K

    HP-10K

    800HV

    69

    100

    150

    220

    500HV

    79

    110

    180

    250

    300HV

    112

    160

    250

    350


    探头参数

    测头类型

    1Kg手动测头HP-1K(选配)

    2Kg手动测头HP-2K(标配)

    5Kg手动测头HP-5K(选配)

    10Kg手动测头HP-10K(选配)

    真实试验力

    10N

    20N

    50N

    98N

    直径

    22mm

    22mm

    22mm

    22mm

    长度

    154mm

    154mm

    154mm

    154mm

    谐振棒直径

    2.4mm

    2.4mm

    3mm

    3mm

    测量面最大粗糙度

    Ra<3.2um

    Ra<5um

    Ra<10um

    Ra<15um

    工件最小重量

    0.3kg

    0.3kg

    0.3kg

    0.3kg

    工件最小厚度

    2mm

    2mm

    2mm

    2mm

    测头应用场合

    离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁

    离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁

    测量凹槽、齿侧和齿根

    小型锻件、铸造材料、焊缝检查、热影响区,日照超声波硬度计操作说明,对粗糙度要求较低
