    当前位置:首页 > 济南仪器仪表 > 济南无损检测仪器 > 济南转速仪

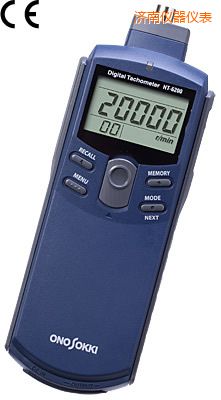

    手持式转速计
    型 号:HT-6200
    品 牌:日本小野
    技术指标:最大测量值 20000 r/min
    济南手持式转速计-HT-6200-日本小野

    HT-6200手持式转速计适用于汽油发动机,柴油发动机的转速,以及电动车,混合动力车电机的转速测量。转速计的测量部与表示部一体化,使用内置电池进行工作。

    根据测量对象及用途,激光转速仪,可选购各种外接传感器配套使用,如VP-1220发动机转速传感器,IP-292/296及IP-3000A/3100点火脉冲传感器,OM-1200电磁式转速传感器,MP系列电磁式转速传感器,正反转速监测仪,以及TTL逻辑电路信号传感器,对选择对象进行转速测量。测量结果可以保存在内部存储器内,接触式转速仪,最多可保存20个数据。并可方便地对保存数据进行确认检查。

    可支持转速(r/min ,r/s),累计旋转次数(计数器),旋转周期(ms),圆周速度(m/min)等多个项目的测量。同时标准配置模拟电压信号(与监控信号切换选择)和脉冲信号2种信号输出功能。模拟电压信号输出可用于数据记录仪的数据采集,老款电机转速测速仪,监控信号输出可用于确认传感器的信号波形或连接FFT分析仪进行频谱分析,脉冲信号输出可用于进行转速跟踪分析时的FFT分析仪的转速输入信号。


    根据发动机或电机的种类有可能发生不能测量,手持式转速测速仪,或测量转速范围小于产品的表示规格的状况。


    特长

    • 电动车,混合动力车的转速测量

    • 汽油发动机与柴油发动机的转速测量

    ■ 对应传感器 根据使用目的可选用的相应的传感器
    发动机 IP-292/296点火脉冲传感器
    IP-3000A/3100点火脉冲传感器
    OM-1200电磁式转速传感器
    VP-1200发动机转速传感器(振动)
    电机 OM-1200电磁式转速传感器
    一般旋转物 MP系列电磁式转速传感器
    • 存储器最多可保存20个测量数据

    • 极值保持功能可在测量中表示最大值,上自仪转速表,最小值

    • 具有3种信号输出功能

    ■ 模拟信号输出 转速值信号(用于转速信号的数据采集记录)
    ■ 监视信号输出 传感器的信号经过波形处理后的信号(用于波形的确认与分析)
    ■ 脉冲信号输出 检测出的脉冲信号(用于转速信号的同步)
    • 具备背光功能在光暗处也可清晰地观测表示值


    测量方法

    ■汽油发动机


    ■电动车/混合动力车电机




    应用例

    ■汽油发动机的转速测量


    ■柴油发动机的转速测量

    ■电动车/混合动力车电机的转速测量




    简要规格

    被测对象 汽油发动机 柴油发动机 电机 (电动车/混合动力车) 一般旋转物
    对应传感器 ・点火脉冲传感器
    IP-296/292/31000/3000A,OM-1200
    ・发动机转速传感器(振动)
    VP-1220
    ・发动机转速传感器(振动)
    VP-1220
    ・电磁式转速传感器
    OM-1200
    ・电磁式转速传感器
    MP-900/9000系列

    *不能配套使用磁电式转速传感器MP-981/9820

    测量对象部位 ・高压点火线圈,初级端导线,转速测控仪,次级端导线
    ・ECU转速脉冲(5V)
    ・发动机气缸顶部等(使用VP-1220时)
    ・发动机气缸顶部等(使用VP-1220时) ・电机 ・转速检测齿轮
    ※ 使用OM-1200测量电机转速时,根据传感器的设置位置,电机的种类,测量转速范围有可能与规格值不同。


    汽油发动机,柴油发动机的转速测量 发动机以外的转速测量
    测量单位 r/min(转速) r/min (转速),旋转蒸发仪转速,r/s(转速)
    m/min(圆周速度),ms(旋转周期)
    COUNT(累计旋转次数)
    输入频率范围 1 ~ 1666.67 Hz 3.33 ~ 1666.67 Hz
    最大测量值 20000 r/min
    最大转速与1转的脉冲数(P/R)无关。
    根据1转的脉冲数(P/R)的不同,最大转速测量范围不同。



    计算方式 周期计算方式
    测量时间 1 s ±0.2 s


    测量对象

    发动机,电机,一般旋转物
    表示 液晶表示器,5位,带背景光源(字符高:10.2 mm)
    测量时间 1 s + 1 周期
    测量精度 表示值*×(±0.02 %)± 1计数
    *表示值是除去小数点的计数值。圆周速度的精度取决于转速的精度。
    脉冲数的设定范围
    (P/R)
    0.50 ~ 200.00(发动机的转速测量)
    0.50 ~ 999.99(发动机以外的转速测量)
    (设定最小间隔0.01)
    测量功能 极值保持功能 最大值(MAX),最小值(MIN)
    数据存储功能 20个数据
    过超指示功能 测量值超出表示范围时过超指示表示(ERROR)
    上限转速报警功能 测量转速超出预先设定的上限值时,表示警告标识(↑)
    圆周速度计算功能 根据设定的直径值与测量转速值计算出圆周速度
    累计功能 累计计算输入脉冲数
    周期测量功能 测量输入脉冲的间隔周期(1秒以下时,为输入脉冲的间隔周期的平均值)
    触发电平调整功能 通过本体右侧的转盘旋钮进行调整
    输出部 接口 小型插孔(φ2.5 mm)
    模拟输出 输出内容 与转速成比例的电压值
    输出电压 0 ~ 1 V / 0 ~ 设定满量程(满量程可任意设定)
    变换方式 10 bit D/A变换方式
    线性度 ±1 % / 设定满量程
    输出更新时间 50 ms + 1周期时间以内
    温度特性 ±0.05 % / 设定满量程 / ℃
    设定误差 ±0.5 % / 设定满量程
    输出阻抗 100 kΩ以上
    监控输出 输出内容 传感器的测量信号
    (切换使用模拟信号输出接口)
    输出阻抗 100 kΩ以上
    输出电压 Hi电平:+4.5 V以上
    Lo电平:+0.5 V以下
    信号逻辑 正逻辑
    输出阻抗 100 kΩ以上
    使用温度范围 0 ~ +40 ℃
    保存温度范围 -10 ~ +50 ℃
    电源 7号电池4个,电机转速仪设计,或专用电源适配器PB-7090(选购件)
    电池使用时间 16小时以上(不使用背光)
    8小时以上(使用背光)
    (使用碱性干电池,转速校准仪,温度20 ℃时)
    电池警告表示 电池电压低于4.4 V以下时警告表示(LOW)
    外观尺寸 189.5 × 47.5 × 66 mm
    重量 约 280 g(含电池)
    附属品 7号电池4个,便携箱,使用说明书
    选配件 传感器 ・ IP-292/296点火脉冲传感器
    ・ IP-3000A点火脉冲传感器
    ・ IP-3100点火脉冲传感器
    ・ VP-1200发动机转速传感器
    ・ OM-1200电磁式转速传感器
    ・ OM-0102电磁式转速传感器(OM-1200)用设置配件(带3枚粘贴片)
    ・ MP-900/9000系列电磁式转速传感器
    *不能配套使用磁电式转速传感器MP-981/9820
    配套用品 ・ MP-900/9000系列电磁式转速传感器用电缆
      MX-005(5 m),MX-010(10 m)
    ・ LA-0203C测量用三脚架
    ・ HT-0521A固定配件
    ・ HT-0522磁性固定台架
    ・ PB-7090交流电源适配器 <Adapter Technology制>
    ・ AX-501 BNC接头信号输出电缆(2 m,模拟电压,脉冲输出共用)


    ■选配件
