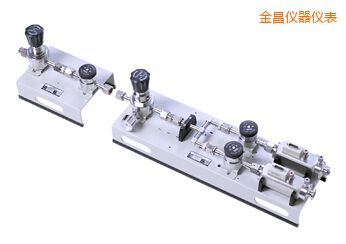

    molstic-S 音速喷嘴流量元件安装台
    型 号:molstic-S
    品 牌:美国FLUKE
    技术指标:每一个 molstic-S 都包含有 50 厘米(20 英寸)的透明 PFA 管件,用于提供针对受测设备(DUT)和进口供气的多用途连接
    金昌molstic-S 音速喷嘴流量元件安装台-molstic-S-美国FLUKE

    针对 molbloc-S 质量流量元件

    molstic-S™ 为 molbloc-S® 质量流量元件的实际安装问题提供了工程解决方案,用以连接供气、调节压力并连接受测设备。1/4 英寸 molstic-S 中所含带的过滤器可保护小型 molbloc-S 元件免受污染。最高品质的部件已集成在紧凑式设备总成之内,确保最优化的 molbloc/molbox™ 性能。

    单通道 molstic-S 设计用于配合单个 molstic-S 元件。双通道模式允许两个 molbloc-S 同时装配,方便在测试过程使用两种范围而无需更换硬件。此外,两个 molbloc-S 元件的输出口还可使用下游T型件(部件号 401884)来平行对接,进而在使用双通道 molbox1+ 时可获得额外的流量范围性能。





    它的模块化设计最主要的优势在于 molstic-S 可用于测试处在上游或下游位置的设备。可选的可调节 DUT 支架(部件号 401934)能够配合大型无法安装于 molstic-S 上的 DUT 使用。

    molstic-S 可选用 1/2 英寸或 1/4 英寸的系统对接尺寸。1/4 英寸尺寸专用于针对 1E2-S 的 molbloc-S 元件,而 1/2 英寸尺寸则用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式(如 DUT 类型所需)。可选的高分辨率调节阀套件可与 1/4 in 的 molstic-S 结合使用,以便获得更好的流量控制能力。

    molstic-S 使用说明

    因为 molbloc-S 是在极端流量范围下工作的,因此为了控制流量,必须在 molbloc-S 上游安装带有流量控制功能的测试设备。

    在常压下进行测量的设备通常会安装在 molbloc-S 的下游位置。molbloc-S 的模块化设计主要为了提供灵活性。

    入口供气压力调节对于保护 molbox 压力变送器而言十分重要。因此,建议将仅为 molstic-S 供气的 molstic 安装在具有流量控制功能的测试设备上游,而后在校准常压工作的设备时将减压调节器选件安装在 molstic-S 之上。可选的背压调节器可安装在 molstic-S 之上来控制上游 DUT 的下游压力。





    尺寸

    molstic-S

    A

    B

    C

    D

    E

    molstic-S单体,1/4 in

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    600 mm
    (23.6 in)

    molstic-S单体,1/2 in

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    600 mm
    (23.6 in)

    molstic-S双体,1/4 in

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    84 mm
    (3.3 in)

    600 mm
    (23.6 in)

    molstic-S双体,1/2 in

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    84 mm
    (3.3 in)

    600 mm
    (23.6 in)

    双体,1/4 in,带调节器与T型件

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    84 mm
    (3.3 in)

    750 mm
    (29.5 in)

    双体,1/2 in,带调节器与T型件

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    84 mm
    (3.3 in)

    875 mm
    (34.5 in)

    单体,1/4 in,带计量阀

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    600 mm
    (23.6 in)

    双体,1/4带计量阀与T型件

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    590 mm
    (23 in)

    84 mm
    (3.3 in)

    875 mm
    (34.5 in)

    仅供气,1/4 in

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    232 mm
    (09 in)

    280 mm
    (11.0 in)

    仅供气,1/2

    103.5 mm
    (4 in)

    182 mm
    (7 in)

    232 mm
    (09 in)

    471 mm
    (18.5 in)

    配置说明

    ·         每一个 molstic-S 都包含有 50 厘米(20 英寸)的透明 PFA 管件,用于提供针对受测设备(DUT)和进口供气的多用途连接。

    ·         所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式(如 DUT 类型所需)。

    ·         1/4 英寸 molstic-S 平台设计用于针对 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平台设计用于针对从 2E2-S 至 2E3-S 的元件。部件号 401935 的零件可替代更高流量元件的 1/2 英寸 molstic-S 进气口法兰,进而使其能够用在 1/4 英寸 molstic-S 之上。这仅推荐用于两种校准模式下的 2E2-S molbloc-S 元件,或用于带 LP 校准的 5E2-S 元件。

    ·         部件号 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 进气口法兰,进而使其能够用在 1/2 英寸 molstic-S 之上。这仅推荐用于1E2-S molbloc-S 元件。





    型号

    描述

    molstic-S,单,1/4 in

    与单个molbloc-S(1E2-S和更低流量)结合使用

    配件

    描述

    用于1/4 in molstic-S的背压调节器

    升级版在1/4 in molstic-S当中增加了背压调节器

    背压调节器,1/4 in

    安装于1/4 in molstic-S用于进口压力控制

    计量阀套件,molstic-S,1/4 in,中流量

    安装于molstic-S中1/4 in处的套件,用于高达100 slm的流量计量

    计量阀套件,molstic-S,1/4 in,低流量

    安装于molstic-S中1/4 in处的套件,用于20 slm的流量计量

    调节器,1/4 in

    安装于1/4 in molstic-S用于出口DUT

    调节器,用于1/4 in molstic-S

    升级版为1/4 in molstic-S增加了进口压力调节器

    molstic-S,单,1/2 in

    与单个molbloc-S(2E2-S到2E3-S)结合使用

    配件

    描述

    用于1/2 in molstic-S的背压调节器

    升级版在1/2 in molstic-S当中增加了背压调节器

    背压调节器,1/2 in

    安装于1/2 in molstic-S用于进口压力控制

    调节器,1/2 in

    安装于1/2in molstic-S用于出口DUT

    调节器,用于1/2 in molstic-S

    升级版为1/2 in molstic-S增加了进口压力调节器

    molstic-S,双,1/4 in

    与两个molbloc-S(1E2-S和更低流量)结合使用

    配件

    描述

    用于1/4 in molstic-S的背压调节器

    升级版在1/4 in molstic-S当中增加了背压调节器

    背压调节器,1/4 in

    安装于1/4 in molstic-S用于进口压力控制

    计量阀套件,molstic-S,1/4 in,中流量

    安装于molstic-S中1/4 in处的套件,用于高达100 slm的流量计量

    计量阀套件,molstic-S,1/4 in,低流量

    安装于molstic-S中1/4 in处的套件,用于20 slm的流量计量

    调节器,1/4 in

    安装于1/4 in molstic-S用于出口DUT

    调节器,用于1/4 in molstic-S

    升级版为1/4 in molstic-S增加了进口压力调节器

    molstic-S,双,1/2 in

    与双molbloc-S(2E2-S到2E3-S)结合使用

    配件

    描述

    用于1/2 in molstic-S的背压调节器

    升级版在1/2 in molstic-S当中增加了背压调节器

    背压调节器,1/2 in

    安装于1/2 in molstic-S用于进口压力控制

    调节器,1/2 in

    安装于1/2in molstic-S用于出口DUT

    调节器,用于1/2 in molstic-S

    升级版为1/2 in molstic-S增加了进口压力调节器

    molstic-S,仅供应,1/4 in

    上游调节平台,1/4 in

    配件

    描述

    用于1/4 in molstic-S的背压调节器

    升级版在1/4 in molstic-S当中增加了背压调节器

    背压调节器,1/4 in

    安装于1/4 in molstic-S用于进口压力控制

    计量阀套件,molstic-S,1/4 in,中流量

    安装于molstic-S中1/4 in处的套件,用于高达100 slm的流量计量

    计量阀套件,molstic-S,1/4 in,低流量

    安装于molstic-S中1/4 in处的套件,用于20 slm的流量计量

    调节器,1/4 in

    安装于1/4 in molstic-S用于出口DUT

    调节器,用于1/4 in molstic-S

    升级版为1/4 in molstic-S增加了进口压力调节器

    molstic-S,仅供应,1/2 in

    上游调节平台,1/2 in

    配件

    描述

    用于1/2 in molstic-S的背压调节器

    升级版在1/2 in molstic-S当中增加了背压调节器

    背压调节器,1/2 in

    安装于1/2 in molstic-S用于进口压力控制

    调节器,1/2 in

    安装于1/2in molstic-S用于出口DUT

    调节器,用于1/2 in molstic-S

    升级版为1/2 in molstic-S增加了进口压力调节器

    通用配件:


    配件

    描述

    计量阀低流量molstic

    安装于molbloc的molstic出口用于手动流量控制

    计量阀中/高流量molstic

    安装于molbloc的molstic出口用于手动流量控制

    DUT台架,可调节

    3inx3in垂直可调节平台

    PK-MOL-S-VAC,dwn V交流电连接,中/低

    将真空泵连接至molbloc-S或出口T型件(P/N 401884)的附件

    T型件,用于molbloc-S出口

    连接两个molbloc-S元件的A+B出口端,或普通真空连接

    VA-MOL-S,直流电泵机套件,低流量,标准

    真空泵套件,250 slm(5E2-S)

    VA-MOL-S,直流电泵机套件,中流量,PEPE

    真空泵套件,1000 slm(5E3-S),特殊清洁/油

    VA-MOL-S,直流电泵机套件,中流量,标准

    真空泵套件,1000 slm(5E3-S)
