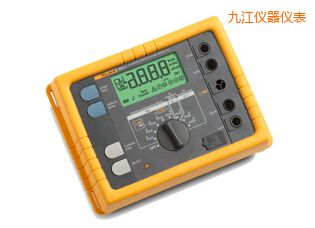

    GEO 接地测试仪
    型 号:Fluke 1625-2
    品 牌:美国FLUKE
    技术指标:测量功能 干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻
    九江GEO 接地测试仪-Fluke 1625-2-美国FLUKE

    Fluke 1625-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。  一流的配件有助于简化和加快测试时间。

    • 三极和四极电位降接地电阻回路测试
    • 四极土壤电阻率测试
    • 使用 1 个钳口进行的选择性接地棒测试
    • 使用 2 个钳口进行的无桩接地棒测试
    • IP56 防护等级满足户外使用
    • 硬质携带箱
    • USB 数据存储和传输

    而且,该测试仪易于使用。每一次测试时,测试仪都会提示您所需使用的地桩或钳口;大尺寸旋转开关确保您即使戴着手套也能操作

    无桩测试

    Fluke 1625-2 接地测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时,将两个钳口夹在接地棒上,每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压,另一个钳口测量电流。然后,综合接地电阻测试仪,测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况,不过大多数情况都是如此。如果只有一条通路接地,上海接地电阻测试仪,如许多住宅应用中所采用,成都接地电阻测试仪,无桩测试法无法提供可接受的数值,则必须使用电位降测试法。

    采用无桩测试时,重庆接地电阻测试仪,无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩,这能够节约大量的时间。在一些您之前从未考虑过的位置,您也可以执行接地测试,包括建筑物内部、电缆塔或任何您无法接触到土地的位置。

    最全面的测试仪

    Fluke 1625-2 是一款与众不同的接地测试仪,可以完成所有四种类型的接地测量:

    • 三极和四极电位降(使用地桩)
    • 四极土壤电阻率测试(使用地桩)
    • 选择性测试(使用地桩和 1 个钳口)
    • 无桩测试(仅使用 2 个钳口)

    详细技术指标

    通用

    存储器

    通过USB端口可访问内部存储器存储的多达1500条记录

    测量功能

    干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻

    显示屏

    4数位(2999数位)- 7段液晶显示屏(可视性提高)

    操作

    中央旋转开关和功能键

    温度范围

    工作温度

    -10 °C至50 °C(14 °F至122 °F)

    存放温度

    -30 °C至60 °C(-22 °F至140 °F)

    温度系数

    ±读数的0.1 % /°C <18 °C >28 °C

    防护类型

    按照EN60529,壳体防护等级为IP56;电池盖防护等级为IP40

    最大电压

    警告–插口"钳口"至插口E、ES、S或H

    U rms = 0 V

    插口E、ES、S或H相互之间任意组合,最大U rms = 250 V(属于误用)

    安全性

    采用双重和/或加强绝缘保护。对地最大50 V(按照IEC61010-1)。300V CAT II,污染等级2

    质量标准

    按照DIN ISO 9001标准开发、设计和生产

    外场影响

    符合DIN 43780 (8/76)

    辅助电源

    6 x 1.5 V碱性电池(IEC LR6或AA型)

    电池寿命范围

    使用IEC LR6/ AA型:通常为3000次测量(R E+R H ≤ 1 kΩ)

    使用IEC LR6/ AA型:通常为6000次测量(R E + R H > 10 kΩ)

    尺寸(宽x高x深)

    250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)

    重量

    ≤ 1.1 kg (2.43 lb)(不含附件);7.6 kg (16.8 lb)(携带箱中含附件和电池)

    外壳材料

    聚酯

    直流和交流干扰电压的测量(U ST)

    测量误差极限:方法

    全波整流

    测量范围

    1 V至50 V

    显示范围

    0.0 V至50 V

    分辨率

    0.1 V

    频率范围

    交流/直流45 Hz至400 Hz正弦波

    精度

    ±(读数的5 % + 5位数)

    测量序列

    约4次测量/秒

    内阻

    约1.5 MΩ

    最大过载

    U rms = 250 V

    干扰频率的测量(F )

    测量误差极限:方法

    测量干扰电压的振荡周期

    测量范围

    6.0 Hz至400 Hz

    显示范围

    16.0 Hz至299.9 Hz至999 Hz

    分辨率

    0.1 Hz至1 Hz

    量程

    1 V至50 V

    精度

    ±(读数的1 % + 2位数)

    接地电阻(RE)

    测量方法

    按照IEC61557-5标准用探针测量电流和电压

    开路电压

    20/48 V交流电

    短路电流

    250 mA交流电

    测量频率

    手动或自动选择94、105、111和128 Hz (AFC),在函数R*中为55 Hz。

    噪声抑制

    120 dB(16 2/3、50、60和400 Hz)

    最大过载

    U rms = 250 V



    电气测量规格

    固有误差或影响量

    参比条件或指定操作范围

    符号代码

    按照IEC1557标准相关部分要求或测试

    测试类型

    固有误差

    参考条件

    A

    第5部分6.1节

    R

    位置

    参考位置± 90°

    E1

    第1部分4.2节

    R

    电源电压

    以制造商规定的极限值

    E2

    第1部分4.2和4.3节

    R

    温度

    0 °C和35 °C

    E3

    第1部分4.2节

    T

    串联干扰电压

    参阅第4.2和4.3节

    E4

    第5部分4.2和4.3节

    T

    探针和辅助接地电极的电阻

    0至100 x R A 但≤ 50 kΩ

    E5

    第5部分4.3节

    T

    系统频率

    标称频率的99%至101 %

    E7

    第5部分4.3节

    T

    系统电压

    标称电压的85%至110 %

    E8

    第5部分4.3节

    T

    操作误差

    B = ±(|A| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 )

    第5部分4.3节

    R

    A =固有误差
    En =变量
    R =常规测试
    T =典型测试

    B[%] = ± B/基准值x 100%

    测量范围

    0.020Ω至300 kΩ

    显示范围

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    0.300 kΩ至2.999 kΩ

    3.00 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(读数的2 % + 2位数)

    操作误差

    ±(读数的5 % + 5位数)

    测量时间

    固定频率时通常为8秒使用自动频率控制,最大30秒,接地电阻测试仪器,完成所有测量频率循环

    由于探针和辅助接地电极的电阻导致的附加误差

    R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位数

    R H 和R的测量误差S

    通常为R E + R S + R的10 %H

    最大探针电阻

    ≤ 1 MΩ

    最大辅助接地电极电阻

    ≤ 1 MΩ

    如果误差处于IEC61557-5要求的限定范围之内,zc8接地电阻测试仪,则会自动检查。
    如果由于某些条件的影响,导致测量探针、辅助接地电极和接地电阻后的测量误差超过30%,手动接地电阻测试仪,显示屏将显示警告符号并提示RS或RH过高。



    测量分辨率的自动转换取决于辅助接地电极电阻RH

    RH,U 测量 = 48 V

    < 300Ω

    < 6Ω

    < 60Ω

    < 600Ω

    RH,U 测量 = 20 V

    < 250Ω

    < 2.5 kΩ

    < 25 kΩ

    < 250 kΩ

    分辨率

    1 mΩ

    10 mΩ

    100 mΩ



    接地电阻的选择性测量(R E 钳口)

    测量方法

    按照EN61557-5标准用探针测量电流和电压,并通过额外的电流互感器测量单个支路中的电流(专利适用)。

    开路电压

    20/48 V交流电

    短路电流

    250 mA交流电

    测量频率

    手动或自动选择94、105、111和128 Hz (AFC),55 Hz (R*)

    噪声抑制

    120 dB(162/3、50、60和400 Hz)

    最大过载

    最大U rms = 250 V(将不会启动测量)

    测量范围

    0.020Ω至300 kΩ

    显示范围

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    0.300 kΩ至2.999 kΩ

    3.00 kΩ至29.99 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    精度

    ±(读数的7 % + 2位数)

    操作误差

    ±(读数的10 % + 5位数)

    由于探针和辅助接地典型电极电阻导致的附加误差

    R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位数

    R H 和R的测量误差S

    通常为R ETOTAL + R S + R的10 %H

    测量时间

    固定频率时通常为8秒使用自动频率控制,手持接地电阻测试仪,最大30秒,完成所有测量频率循环。

    待测单个支路的最小电流

    0.5 mA

    使用互感器(1000:1)

    0.1 mA

    使用互感器(200:1)

    通过互感器的最大干扰电流

    3:00 AM

    使用互感器(1000:1)

    *使用推荐的电流钳/互感器。



    电阻测量(R~)

    测量方法

    测量电流和电压

    测量电压

    20 V矩形脉冲交流电压

    短路电流

    > 250 mA交流电

    测量频率

    手动或自动选择94、105、111和128 Hz (AFC)

    测量范围

    0.020Ω至300 kΩ

    显示范围

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    300Ω至2999Ω

    3.00 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(读数的2 % + 2位数)

    操作误差

    ±(读数的5 % + 5位数)

    测量时间

    通常为6秒

    最大干扰电压

    24 V,接地电阻测试仪zc,超过24 V无法启动测量

    最大过载

    U rms 最大= 250 V



    电阻测量(R直流)

    测量方法

    可按照IEC61557-4进行电流-电压测量

    测量电压

    20 V直流电

    短路电流

    250 mA直流电

    测量值的公式

    对于四极测量,法国ca接地电阻测试仪,可延长H、S、ES导线而不会产生附加误差。
    导线E中的电阻> 1 Ω时,可导致5m Ω/Ω的附加误差。

    测量范围

    0.020Ω至300 kΩ

    显示范围

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    300Ω至2999Ω

    3.0 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(读数的2 % + 2位数)

    操作误差

    ±(读数的5 % + 5位数)

    测量序列

    约2次测量/秒

    测量时间

    通常为4秒,包括极性反转(二极或四极)

    最大干扰电压

    直流或交流电压≤3 V,超过3 V无法启动测量

    最大感应率

    2 Henry

    最大过载

    U rms = 250 V



    导线电阻补偿(R K)

    在R [414]K在R [416]E在R [418]E在R [420]

    测量值的公式

    R 显示屏 = R 测得 - R 补偿*

    *设定点输入值RK = 0.000Ω,通过调整测量在0.000至29.99Ω范围内变化。



    无桩接地回路测量(双钳口,无桩)

    开关档位

    RA四极(双钳口,无桩)

    分辨率

    0.001Ω至0.1Ω

    测量范围

    0.02Ω至199.9Ω

    精度

    ±(读数的7 % + 3位数)

    操作误差

    ±(读数的10 % + 5位数)

    测量电压

    Vm = 48 V交流(初级电压)

    测量频率

    128 Hz

    噪声电流(IEXT)

    最大IEXT = 10 A(交流)(RA < 20Ω)

    最大IEXT = 2 A(交流)(RA > 20Ω)

    测量原理:使用两个电流互感器对闭合环路中的电阻进行无桩测量。
    自动量程选择。
    仅当按照指定的最小距离结合使用推荐的电流钳进行测量时,有关无桩接地回路测量的信息才有效。



    型号名称

    描述

    1625-2

    包括:

    • GEO接地测试仪
    • 用户手册
    • 电池
    • 快速参考指南
    • USB电缆



    电流钳

    EI-162AC

    夹式电流互感器(感应型)

    EI-162BN

    EI-162BN 320毫米直径对分式变压器

    EI-162X

    夹式电流互感器(传感型,带屏蔽电缆组)

    EI-1623

    选择性/无桩钳口装置



    电缆和硬件

    电缆盘(25M绿色电线)

    接地电缆盘(25 m (81.25 ft))

    电缆盘(25M蓝色电线)

    接地电缆盘(25 m (81.25 ft))

    电缆盘(50M红色电线)

    接地电缆盘(50 m (162.5 ft))



    附件套件

    ES-162P3-2

    用于三极测量的地桩装置

    ES-162P4-2

    用于四极测量的地桩装置
