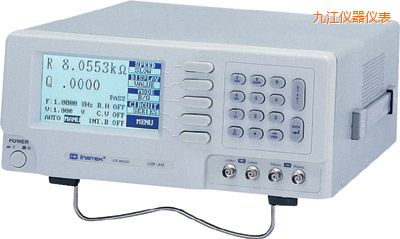

    高精度LCR测试仪
    型 号:LCR-829
    品 牌:台湾固纬GWINSTEK
    技术指标:测试频率:12Hz ~ 100kHz, 503 点
    九江高精度LCR测试仪-LCR-829-台湾固纬GWINSTEK

    高精度LCR测试仪 , 12 ~ 100kHz (503 点)

    LCR-800系列是一款应用于零组件/材料测量的LCR测试仪,可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量参数,而且使用者还可看到所有的测试条件。测量参数的组合,采用最佳的观测需求,像R/Q、C/D、C/R和L/Q;LCR-821还具有更精确的阻抗测量模式,可以同时测量阻抗值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件(LCR-viewer),可以让使用者通过PC的控制下,快速及便利的截取并储存测量的资料。Handler接口是LCR-826/827/829的标配接口。

    特点

    . 测试频率:12Hz ~ 100kHz, 503 点
    . 0.05% 高量测准确度 (LCR-817/819)
    . 0.1% 高量测准确度 (LCR-816/826/827/829)
    .100 组设定条件记忆储存、呼出功能
    .R/Q, C/D, C/R, L/Q 测试模式
    .绝对值、差异值(△ )、差异百分比(△%)显示
    .240 x 128 大型 LCD 显示幕
    .选别机介面 (LCR-826/827/829)
    .测试条件及测试结果同时显示在荧幕上
    规格
    测试频率
    12Hz to 100kHz (503 点) for LCR-819/829
    12Hz to 10kHz (489 点) for LCR-817/827
    100Hz to 2kHz (245 点) for LCR-816/826
    准确度
    0.05% (LCR-817/819) , 0.1%(LCR-816/826/827/829)
    测试速度
    34mS (LCR-826/827/829), 68mS (LCR-816/817/819)
    测试电压
    5mV ~ 1.275V (5mV/step) for LCR-817/819/827/829
    0.1V ~ 1.275V (5mV/step) for LCR-816/826
    直流偏压
    内部 2V
    外部 0 to 30V
    显示范围
    串/并联等效阻抗 R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ
    电容 C 0.00001pF ~ 99999uF
    电感 L 0.00001mH ~ 99999H
    品质因素 Q 0.0001 ~ 9999
    散逸因素 D 0.0001 ~ 9999
    量测模式
    R/Q, C/D, C/R, L/Q
    等效电路
    具串联与并联两种方式可供选择
    记忆体
    100 组
    平均测试值
    1 to 255 次
    量测速度
    慢速、中速及快速
    量测值显示
    Value, △%, △
    显示幕
    240 x 128 dot matrix C.C.F.L back light LCD
    介面
    Handler 介面 (LCR-829/827)
    使用 电源
    100V ~ 240V, 50/60Hz
    附件
    电源 线 x 1,
    操作手册 x 1,
    测试制具: LCR-06A x 1
    选购测试制具: LCR-05, LCR-07, LCR-08, LCR-09
    尺寸及重量
    330(宽) x 149(高) x 437(长)mm
    约 5.5 公斤

    选购配件

    型号 名称 说明
    LCR-09 Test Fixture For: LCR-819/817/816 ; LCR-829/827/826/821
    LCR-08 Test Fixture LCR-816/817/819/821/826/827/829
    LCR-07 Test Fixture LCR-816/817/819/821/826/827/829
    LCR-05 Test Fixture LCR-816/817/819/821/826/827/829
