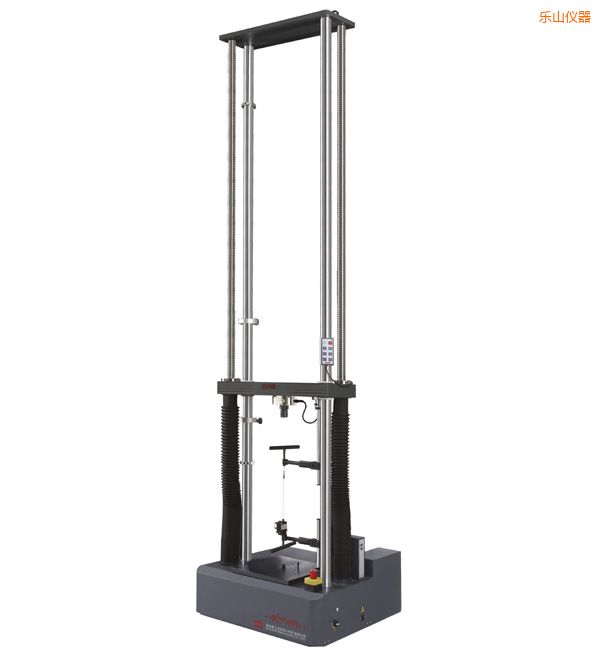

    RST1000系列微机控制电子环刚度试验机
    型 号:RST1304、RST1105
    品 牌:美国美特斯MTS
    技术指标:最大试验力:30kN、100kN
    乐山RST1000系列微机控制电子环刚度试验机-RST1304、RST1105-美国美特斯MTS

    设备概述:

    RST1000系列微机控制电子环刚度试验机是电子技术与机械传动相结合的新型材料试验机,它具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和控制有较高的精度和灵敏度,还可以进行等速加载、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。



    主要功能:

    该系列机型主要适用于各种管环刚度测试试验,满足一系列相关试验标准。可加配电子万能试验机夹具,实现电子万能试验机相关功能。

    主要特点:

    1:采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。

    2:采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。

    3:可进行试验力、变形、位移等速率控制及保持。

    4:闭环控制参数在线辩识。

    5:高精准24Bit数据采集系统,高分辨率,可扩展至8路AD采集。

    6: USB1.1通讯,通讯速率为12Mb/s,采用全速模式,批量传输方式。

    7: 系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强。

    8:除电源接口外,其它接口一律采用标准USB式接口,即插即用接口此种接口可实现热插拔,即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理,插拔方便。

    9: 整个控制系统具有很高的性价比、高可靠性。

    10:采用微机控制全试验过程,实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。

    11: 采用微机进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程,或进行曲线比较、曲线放大。

    12: 全中文的Windows平台下的试验软件,具有很强的数据和图形处理功能, 可即时打印出完整的试验报告和试验曲线。

    13:具备完善的限位保护、超载保护、急停等安全保护功能。

    满足标准:

    试验机标准:电子万能试验机GB/T 16491-1996;

    满足的试验方法标准: GB/T9647-2003《热塑性塑料管材环刚度的测

    GB/T19472.1-2004《埋地用聚乙稀(PE)结构壁管道系统第1部分:聚乙稀双壁波纹管材》

    GB/T19472.2-2004《埋地用聚乙稀(PE)结构壁管道系统第2部分:聚乙稀双壁波纹管材》

    GB/T16800-1997《排水用芯层发泡硬聚氯乙烯(PVC-U)管材》GB/T18477-2001《埋地排水用硬聚氯乙烯(PVC-U)双壁波纹管材》

    应用行业:

    计量质检;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料和食品;仪器仪表;医疗器械;民用核能;民用航空;高等院校;科研实验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。


    原装配置:

    环刚度专用压缩装置1套,环刚度内径测量装置1套(内径测量范围:250mm-2000mm)。


    可拓展配置:

    电子引伸计,可根据客户提供的试验标准或试验试样选择的夹具或特殊设计的夹具与附件,费用另计。


    技术参数:

    型号

    RST1304、RST1105

    量参数

    最大试验力

    30kN、100kN

    试验机级别

    1级

    试验力测量范围

    0.2%~100%FS

    试验力示值相对误差

    ±1.0%以内

    试验力分辨力

    1/300000FS

    内径测量范围

    250-2000mm

    内径商量精度

    0.01mm

    外径测量范围

    300-2500mm

    横梁有效行程

    400-2500mm

    变形测量范围

    0.2~100%FS

    数制参数

    变形示值相对误差

    ±0.50%以内

    变形分辨力

    1/300000 FS

    横梁位移示值相对误差

    ±0.50%以内

    位移分辨力

    0.06μm

    变形速率调节范围

    0.005~5%FS/S

    变形速率控制精度

    速率<0.05%FS时,为±2%设定值以内;

    速率≥0.05%FS时,为±0.5%设定值以内

    位移速率调节范围

    0.001~500mm/min

    位移速率控制精度

    速率<0.01 mm/min时,设定值的±1.0%以内;

    速率≥0.01 mm/min时,设定值的±0.2%以内;

    恒力、恒变形、恒位移控制范围

    0.5%~100%FS

    有效试验宽度

    600mm

    其它

    主机尺寸

    920mm×830mm×3225mm(RST1304)/

    1200mm×850mm×3230mm(RST1105)

    电源

    220V±10%,1Kw(RST1304)/380V,1.3kW(RST1105)

    主机重量

    约1100kg(RST1304)/2500kg(RST1105)
