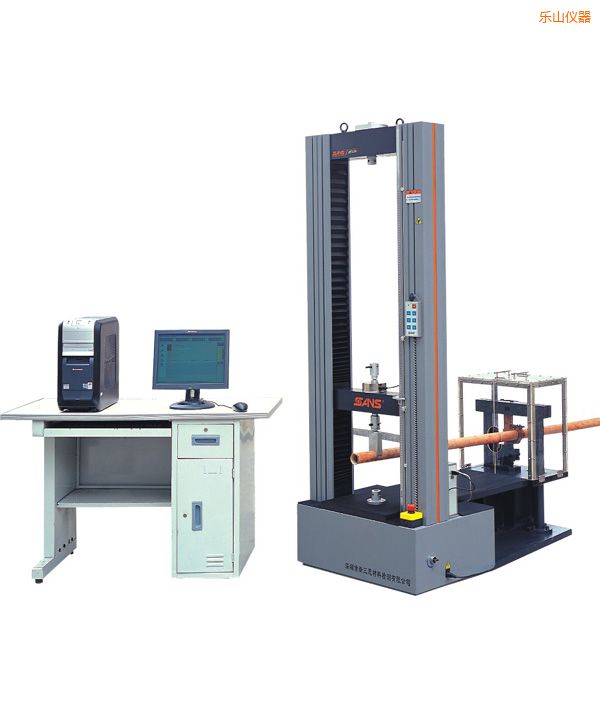

    钢管脚手架扣件专用试验机
    型 号:SCT系列
    品 牌:美国美特斯MTS
    技术指标:最大试验力:100kN
    乐山钢管脚手架扣件专用试验机-SCT系列-美国美特斯MTS

    设备概述:

    钢管脚手架扣件专用试验机是对钢管脚手架扣件进行力学性能测试的专用试验机。

    该钢管脚手架扣件专用试验机,采用先进的基于高速DSP平台的试验机数字闭环控制与测量系统,该系统是本公司引进国际最先进技术,自主研制开发的试验机新型电气控制系统,具有全数字闭环控制、多通道采集等功能的精密仪器。功能强大、数据处理准确、操作简单、使用维护方便。



    工作原理:

    钢管脚手架扣件专用试验机主要由主机、DCS-300测控系统和计算机三大部分组成。试验过程中,由计算机软件发送指令给DCS-300控制单元使伺服电机转动,伺服电机通过联轴器带动减速机,经变速后输出至同步带齿轮组,使两滚珠丝杠同方向转动,从而令中横梁按选定的速度升、降。传感器的输出信号送入DCS-300控制单元内的测量放大电路,再经过A/D转换进入计算机。同样,变形测量系统、位移测量系统的输出信号也按相同的方式进入计算机。根据试验前设置的参数值(如试样的直径等),计算机对测量结果进行计算,并绘出试验曲线图。



    技术参数:

    型号

    SCT5105

    测量参数

    最大试验力

    100kN

    试验机级别

    1级

    试验力测量范围

    0.2%~100%FS

    试验力示值相对误差

    ±1.0%以内

    试验力分辨力

    1/300000FS

    变形测量范围

    2~100%FS

    变形示值相对误差

    ±0.50%以内

    变形分辨力

    1/300000 FS

    大变形测量范围

    10-800mm

    大变形示值相对误差

    ±0.50%以内

    大变形分辨力

    0.008mm

    横梁位移示值相对误差

    ±0.50%以内

    位移分辨力

    0.03μm

    控制参数

    力控速率调节范围

    0.005~5%FS/S

    力控速率相对误差

    ±1%设定值以内

    变形速率调节范围

    0.02~5%FS/S

    变形控制速率相对误差

    速率<0.05%FS时,为±2%设定值以内;

    速率≥0.05%FS时,为±0.5%设定值以内

    横梁速度调节范围

    0.001~500mm/min

    横梁速度相对误差

    速率<0.01 mm/min时,设定值的±1.0%以内;

    速率≥0.01 mm/min时,设定值的±0.2%以内;

    恒力、恒变形、恒位移控制范围

    0.5%~100%FS

    恒力、恒变形、恒位移控制精度

    设定值≥10%FS时, 设定值的±0.1%以内;

    设定值<10%FS时, 设定值的±1%以内;

    其它

    有效试验宽度

    602mm

    横梁最大行程

    1050mm

    主机尺寸

    1062×1748×2190

    电源

    三相380V;1.5kW

    主机重量

    约1400kg
