    智能记录仪
    型 号:SWP
    品 牌:国产
    技术指标:可控硅过零/移相触发   直流24V输出

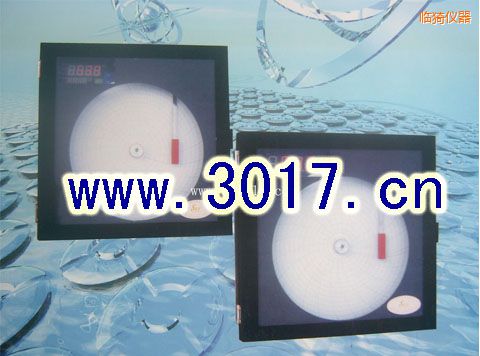

    临猗智能记录仪-SWP-国产

    智能积算仪;显示控制仪;智能记录仪

    一、SWP-SSR系列无纸记录仪表简介

      SWP-SSR系列智能无纸记录仪表是本公司总结数字仪表制造的多年经验,广泛研究国外先进产品,结合中国工业现场应用的特点而研制的最新一代的智能仪表。
      SWP-SSR系列智能无纸记录仪表集中采用多项先进技术,大大提高了运行的稳定性和可靠性。
      SWP-SSR系列智能无纸记录仪表的外观和结构在原有的基础上作了较大的改进,为用户的安装和维修带来更大的方便。
      SWP-SSR系列智能无纸记录仪表作为工业过程自动化系统中的检测和控制产品,在国防、钢铁、电力、石化、机械、制药、纺织、冶金、印染等行业中得到广泛应用。
      SWP-SSR智能无纸记录仪在设计上吸纳了当今电脑的结构思路:硬件上采用内带快闪存储器的新型微处理器,扩充了大容量的数据存储区,采用了大屏幕液晶图形显示板作为显示器;软件上引入中文WINDOWS的框架思路,采用了数据压缩技术。准电脑化的结构,高度地体现了微处理器化仪表的优越性,成功地在体积为144×144×250 mm 的壳体中集成了能实现多回路参数监测,同屏/分屏显示多组数字与图文曲线,内含大容量数据记录存储空间的具有流量/热能积算的多功能仪表。
      SWP-SSR智能无纸记录仪在人机操作与观察界面上都对传统的机械式记录仪做了挑战性的改革:以中文菜单引导组态操作,以丰富的图文数据显示测量过程和结果,以明确的中文信息标识画面内容的工程涵义,以大容量的半导体存储器替代传统的记录笔与纸,克服了机械式记录仪种种弊端与耗材费用,简洁直观地给人以"智能"的感受。

    二、SWP-SSR系列无纸记录仪表特点

    1. 多功能的显示画面:
      仪表面板配置
    2. 便捷的操作界面:
        快捷的中文菜单,提示用户逐级完成参数设定。
        丰富的图形画面,提供需要显示的参数组合。
        轻触式面板按键,方便用户进行各种的操作。
    3. 高容量的存储空间:
    容量(Mb) 记录间隔S 通道数 大约可记录天数天
    4出厂基本配置 1 1 5.3
    2 2.6
    4 1.3
    8 0.66
    16 0.33
    240 1 1274
    2 637
    4 318
    8 159
    16 79
    8 1 1 11.3
    2 5.6
    4 2.8
    8 1.4
    16 0.7
    240 1 2730
    2 125
    4 682
    8 341
    16 170
    ★ 注: 存储空间可扩展到12M,最多150万个存储数据记录点,满足最长达1000天的记录数据存储需求。
    数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关。
    4. 快速的通讯速率:
      设有标准双向串行通讯口,能以高达成57600pbs的速率与上位机或其它相关的设备进行数据交换。
    5. 灵活的附加功能:
      通过附加的模块与相应的参数设定,仪表可提供模拟变送信号输出,打印机接口信号输出,直流馈电电源输出,标准双向串行通讯接口等。
    6. 强大的记录追忆功能:
      可单步追忆 可自动连续追忆(追忆速度分20档可调)
      可按时间查询追忆 可通过移动定位轴来查看历史数据及曲线

    三、SWP-SSR系列无纸记录仪表技术参数

    输入信号
    输入回路 最多16路注1)
    模 拟 量 热 电 偶:标准热电偶--B、S、K、E、J、T、WRe等
    - 电 阻:标准热电阻--Pt10、Pt100、Cu50、Cu100等
    - - 远传压力电阻--30~350W等
    - 电 流:0~10mA、4~20mA、0~20mA等--输入电阻<500W
    - 电 压:0~5V、1~5V、mV等--输入阻抗>250KW
    开 关 量 脉冲信号:波形--矩形、正弦或三角波
    - 辐度--大于4V(或根据用户要求任定)
    - 频率--0~10KHz(或根据用户要求任定)
    输出信号
    模拟量输出 DC 0~10mA(负载电阻< 750W) DC 4~20mA(负载电阻<500W)
    开关量输出 DC 0~5V(负载电阻≥250KW) DC 1~5V(负载电阻≥250KW)
    - 继电器控制输出--带回差,触点:AC 220V/3A DC 24V/6A(阻性负载)
    - 可控硅控制输出--SCR(可控硅过零触发脉冲)输出,400V/0.5A
    - 固态继电器输出--SSR(固态继电器控制信号)输出,6~24V/30mA
    通讯输出 接口方式--标准串行双向通信接口:RS-485,RS-232等
    - 波特率--300pbs~28.8k bps 内部自由设定
    馈电输出 DC24V,负载<30mA
    特性
    测量精度 ±0.2%FS±1字 或 ±0.5%FS±1字
    分 辨 率 ±1字
    测量范围 -1999~9999字
    内存容量 1MB(可扩充到2MB)
    记录间隔 可选 1s,2s,4s,8s,10s,20s,40s,1m,2m或4m
    显示方式 大屏幕带背光LCD同屏或分页显示
    显示内容 中文菜单 实时动态曲线 历史曲线追忆 数字 光柱 图表 状态
    控制/报警 继电器ON/OFF带回差(用户可自由设定)
    温度补偿 0~50℃数字式温度自动补偿
    控制算法 位式控制或PID控制
    参数设定 中文菜单提示 面板按键设定 设定值断电后永久保存 设定值密码锁定
    保护方式 输入回路断线报警(热电偶或电阻输入时)继电器输出状态LCD指示
    - 输入超/欠量程报警,电源电压欠压自动复位,.工作异常自动复位(Watch Dog)
    使用环境
    环境温度 0~50℃
    相对湿度 ≤85RH 避免强腐蚀气体
    供电电压 AC90~260V--开关电源
    功 耗 ≤15W
    ★ 通讯方式:
    代码 0 2 8
    通讯方式 无通讯 RS-232 RS-485
    ★ 控制输出方式
    选型代码 0 1 2 3 4 5 6 7 8
    输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V SCR输出 SSR输出 特殊规格
    ★ SCR--可控硅过零触发脉冲输出 SSR--固态继电器控制输出
    ★ 变送输出方式
    选型代码 0 2 3 4 5 8
    输出方式 无输出 4~20mA 0~10mA 1~5V 0~5V 特殊规格
    ★ 输入类型
    代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
    01 B 400~1800 ℃ 09 Pt100.1 -99.9~199.9℃ 17 30~350Ω -1999~99999 d
    02 S 0 ~1600 ℃ 10 Cu50 -50.0~150.0 ℃ 18 特 殊 规 格 用 户 特 定
    03 K 0 ~1300 ℃ 11 Cu100 -50.0~150.0 ℃ 19 4~20 mA开方 -1999~99999 d
    04 E 0 ~1000 ℃ 12 4~20 mA -1999~99999 d 20 0~10mA开方 -1999~99999 d
    05 T -200~400 ℃ 13 0~10 mA -1999~99999 d 21 1~ 5 V开方 -1999~99999 d
    06 J 0 ~1200 ℃ 14 1~5 V -1999~99999 d 22 0~5 V开方 -1999~99999 d
    07 Wre 0 ~2300 ℃ 15 0~5 V -1999~99999 d 23 全切换输入 详见下表
    08 Pt100 -200~650 ℃ 16 0~20 mA -1999~99999 d 24   频率输入 0~10KHz
    ★ 全切换输入分度号表
    代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
    01 B 05 T 09 Pt100.1 14 1~5 V 18 1~ 5 V开方
    02 S 06 J 10 Cu50 15 0~5 V 19 0~5 V开方
    03 K 07 WRe 12 4~20 mA 16 4~20mA开方
    04 E 08 Pt100 13 0~10 mA 17 0~10mA开方
    ★  报警方式:
    代 码 N H L G A
    报警方式 无报警(可省略) 上限报警 下限报警 偏差内报警 偏差外报警
    ★ 接线图

    ★ 注:CH1~CH6为通道1~通道6输入接线柱。以上的接线图是以6通道全切换输入为例

    ★注1:当通道数为1~6路时,仪表输入分度号可全切换;6路以上时,仪表分度号不可切换,请注明输入分度号类型。输入信号为热电阻时,最多做到12通道输入,输入信号为热电偶或标准信号时,最多做到16路通道输入。如做4路输出,输入通道只可做4路全切换,有特殊要求,请来电咨询。

    ★ 该仪表最多可带4路电压/电流输出。即OUT1:5A+,5B-;OUT2:5D+,5E-;OUT3:6A+,6B-;OUT4:6D+,6E-。
