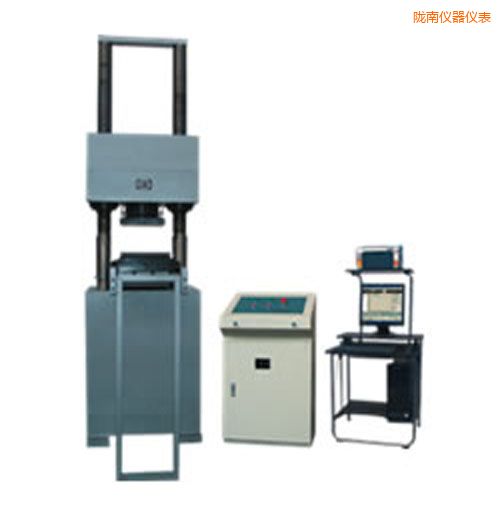

    时代电液伺服压力试验机
    型 号:YAW-3000A
    品 牌:时代仪器
    技术指标:测量范围:3000(4%-100%)N
    陇南时代电液伺服压力试验机-YAW-3000A-时代仪器

       YAW-3000A微机控制电液伺服压力试验机主要用于多种材料的压缩试验,例如:水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。

       YAW-3000A电液伺服压力试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、油压传感器测力、电液伺服控制系统自动控制试验进程,微机屏幕显示试验数据及曲线,可进行数据处理、储存及打印。

       主机采用油缸下置移动式横梁主机,移动式横梁可在一定范围内任意调整试验空间。主机部分主要由横梁、丝杠、工作台、小车四部分组成。横梁由二丝杠支撑在 底座上,由螺帽加以紧固构成加荷框架;横梁上装有球面座,上压盘装在球面座上,加荷时可根据试件形状自动调整方向,使试件受力均匀;横梁上装有调整电机, 由电机带动蜗杆,蜗杆带动蜗轮,再由蜗轮带动丝母旋转,丝母带动横梁上下移动,从而调整试验空间;横梁中装有弹簧,支撑起横梁的重量,消除掉丝母螺纹与丝 杠螺纹竖直方向上的间隙,使试验可靠,数据准确;油缸及活塞是主机的主要部分,它们的接触表面经过了精密加工,保持一定的配合间隙和适当的油膜,当油泵送 来的高压油进入油缸后,托着活塞连同小车、下压盘等上升,使负荷逐渐作用在试样上;下压盘装在小车上,小车可在轨道上来回移动,装卸试件均可推拉出小车。

       液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动的高压齿轮泵进入油路,流经单向阀、高精度高压滤油器、压差阀组、伺服阀,进入油 缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、相对位移等的控制。

    技术名称 技术参数
    最大试验力(kN) 3000
    试验力测量范围 最大试验力的4%-100%
    试验力示值相对误差 ≤示值的±1%
    等速应力控制范围(N/mm2·S-1) 1-10
    应力速率误差 ≤±5%
    上下压盘最大距离(mm) 1000
    上、下压盘尺寸(mm) 400×400
    活塞行程(mm) 0-200
    活塞空载上升最大速度(mm/min) 约35
    立柱净间距(mm) 560
    油泵电动机功率(kW) 5.5
    升降电动机功率(kW) 1.5
    主机外形尺寸(长x宽x高)(mm) 1000×1480×3400
    电控柜柜外形尺寸(长x宽x高)(mm) 600×480×960
    主机质量(kg) 约7000
