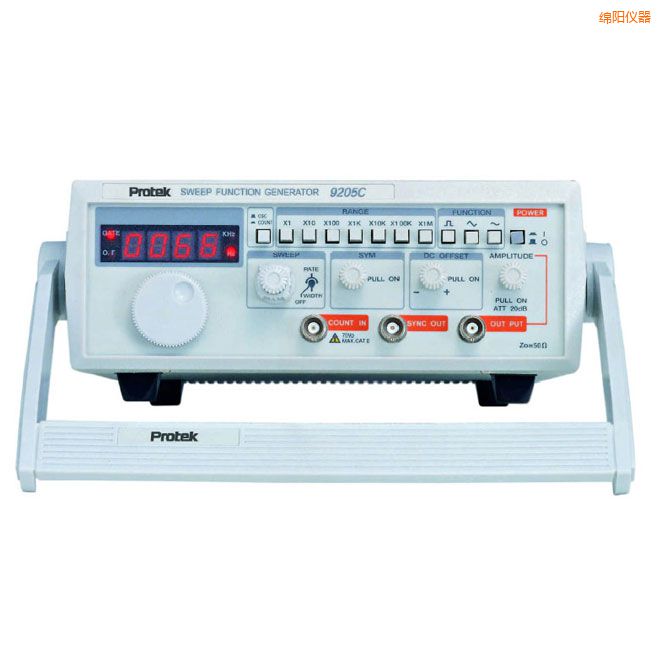

扫频函数发生器 (2MHz) |
|
| 型 号：9205C |
| 品 牌：韩国兴仓Protek |
| 技术指标：频率：0.02Hz-2MHz (7 档)（MHz） |
 |
绵阳扫频函数发生器 (2MHz)-9205C-韩国兴仓Protek
|
Protek 9205A
|
|
|
特性
-
0.02Hz-2MHz(7 档)
-
正弦波、三角波、方波、斜波、脉冲波
-
同步输出(TTL 方形波)
-
扫频函数
-
VCG 输入
-
DC 偏置
-
AM 调制
|
|
|
技术规格
|
输出
|
频率范围
|
0.02Hz-2MHz(7档)
|
|
精度
|
Over 1Hz±1Count±Time
Base Error
|
|
幅度
|
1Vp to 20Vp (Open Circuit),
0.5Vp to 5Vp(50Ω)
|
|
衰减
|
Fixed 20dB±1dB,
20dB Continuity Variable
|
|
阻抗
|
50Ω±5%
|
正弦波
|
均匀性
|
±3dB-2MHz
|
|
失真
|
2%(10Hz-100KHz)
|
方波
三角波
|
线性
|
99% or More-100KHz
|
|
对称变化
|
1:1-4:1(1MHz)/1:1-2.1(2.5MHz)
|
|
VCF 输入
|
0V-10V DC
|
扫频函数
|
方式
|
线性
|
|
宽度
|
1:1-100:1
|
|
时间
|
20ms-2s
|
频率计数器
|
范围
|
10Hz-3MHz
|
|
精度
|
0.01%±1 Count
|
|
最大输入电压
|
70Vp-p
|
|
输入阻抗
|
1MΩ
|
|
|
|
一般
|
电源
|
100/120/220/230V AC±10%,
50/60Hz 14W
|
|
尺寸
|
205(W)*267(D)*76(H)mm
|
|
重量
|
约2.5Kg
|
|
，，
|
