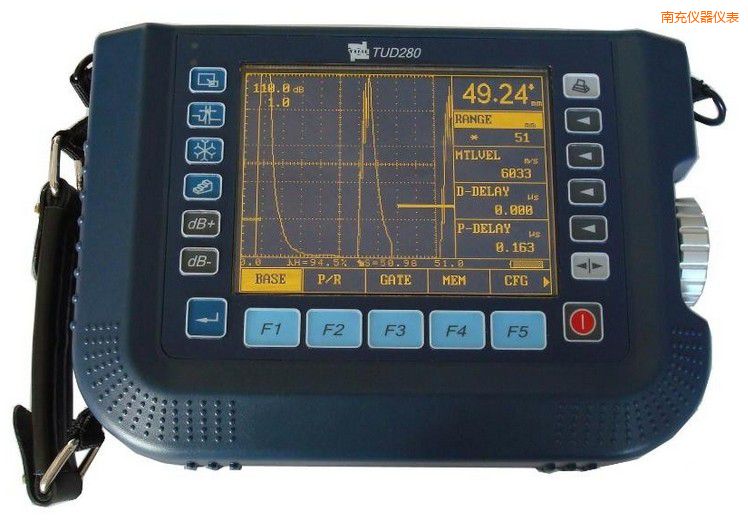

    超声波探伤仪
    型 号:TUD280
    品 牌:时代仪器
    技术指标:测量范围:2.5mm~9000mm(钢纵波)
    南充超声波探伤仪-TUD280-时代仪器

    产品概述

    TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪,检测速度快、精度高、波形稳定。等效采样频率高达320MHz,微小缺陷的检出率高;超声回波信号分析采用DSP处理技术,目标缺陷信号识别快,探伤波形显示采样平滑滤波技术,超声波探伤仪招标,更适合粗晶金属等强背景噪声材料的检测。关键性能指标与国际同类产品相近或超出。


    功能特点

    ● 峰值记忆功能

    ● 快速旋钮调节,操作便捷

    ● A、B型显示方式

    ● 缺陷当量计算

    ● 自动增益调节

    ● 具有回波包络显示功能

    ● 探头自动校准功能

    ● 具有防水功能

    ● EL高亮度图形点阵显示屏,无视角限制,不受温度阳光影响

    ● 更高的储存容量,存储1000幅A扫描图形及参数和100,000个厚度值

    ● 多达10个独立探伤通道

    ● 具有独立的双闸门设置和报警功能

    ● 大容量锂离子电池,无记忆性,连续工作时间可达8小时

    ● 探头角度和K值两种输入方式

    ● 可直接驱动C65/C66打印机

    ● 能够跟PC机通讯,有功能强大的Windows数据处理软件

    ● 重复发射率高达1KHZ

    ● 超高样速率,射频波形细节尽现

    技术参数

    名称

    技术数据

    测量范围

    2.5mm~9000mm(钢纵波)

    工作频率

    0 MHz~15 MHz,便携式式超声波探伤仪,连续可调

    增益调节

    110dB(0.2、0.5、1、2、6、12步距调节,长沙 超声波探伤仪,0.0时锁定)

    垂直线性

    ≤3%

    动态范围

    ≥34dB

    水平线性

    ≤0.2%

    波形显示

    正半波、负半波、全波和射频

    探伤灵敏度余量

    ≥60dB(2.5MHz¢20/Z20-2)

    脉冲移位

    -20μs~+3400μs

    探头延迟

    0μs~99.99μs,分辨率0.0125μs

    扫描分辨率

    0.1 mm(2.5 mm~99.9 mm);1 mm(100 mm~9000 mm)

    声 速

    1000m/s~9999m/s

    输出阻尼

    50,150,400

    外型尺寸

    243 ×173×85(mm)

    重 量

    1500g(含电池)

    基本配置

    1.主机

    2.锂电池

    3.3A/9V电源适配器

    4.BNC探头连接电缆

    5.直探头2.5MHzΦ20

    6.斜探头5MHz8×9K2

    7.耦合剂

    可选附件

    1.串行通讯电缆

    2.PC端通讯软件

    3.试块

    4.探头 探伤仪热线电话:1339/5322/532
