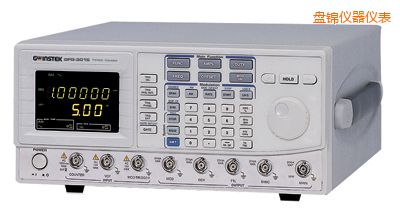

盘锦信号发生器-GFG-3015-台湾固纬GWINSTEK

GFG-3015是一款多功能、高精确度的函数信号产生器,可提供稳定睛却高达15MHz的信号。采用频率回馈技术，，GFG-3015拥有0.02%的频率精确度和最大可达10mHz的频率分辨率。10组前面板设定储存功能让输出预先设置的特殊波形更加简单，，同时还包括其它功能，，如AM/FM、Gate、Burst、触发输出、五种标准波形输出、150MHz计频器、VCF控制和显示输出信号的不同参数。GFG-3015强大的功能是教育、维修、产品测试和研发的最佳选择。

特点

频率范围 0.01Hz~15MHz
最大频率解析度可达10mHz
可同时显示设定频率及设定振幅
内建6位数计数器, 可计数高达150MHz之频率
输出波形包含: 正弦波, 方波, 三角波, Ramp, 脉冲波, AM, FM, 扫描功能, 触发输出以及Gate / Burst
VCF for 100:1 外部端频率控制
INT/EXT, AM/FM Modulation
GCV 同步输出功能
连续可调直流飘移控制
提供SYNC输出功能
LIN/LOG扫描模式
输出过载保护功能
内建RS-232C通讯介面

主要规格
输出波形	正弦波, 方波, 三角波, ±Ramp, 脉冲波, AM, FM, 扫描功能, 触发, Gate, Burst
频率范围	10mHz~15MHz共8档(自动选择)
频率解析度	15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH)
频率误差	0.02% + 5位数
输出阻抗	50Ω ±10%
输出振幅范围	10.00V~0.01V(加50Ω负载) 4 amplitude ; \|Vac peak\|+\|Vdc\|=5V 解析度: 10mV (10.00V~0.01V)
输出振幅误差	于 10Hz~1MHz 时 ≦3% ± 5位数 ; 于 1MHz~15MHz 时 ≦10% ± 5位数
振幅单位	Vpp, Vrms, dBm
直流飘移	-5V~+5V(加50Ω负载) ; 解析度10mV
直流飘移误差	最小振幅 ≦3% ± 3位数
周期控制	80%:20%:80% 至 1MHz ; 解析度1%
周期解析度	于 50% 周期时 ≦1% ~ 1MHz
显示器	双显示7段显示器, 频率:6位数, 振幅:4位数
正弦波
失真度	≦ 0.5%(-46dB) THD from 10Hz to 100kHz ; ≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp)
三角波
线性误差	于100Hz满刻度输出时 <1%
方波
非对称性	±1% of period + 3ns
上升/下降时间	< 18nS
SYNC 输出
组抗	50Ω±10%
位准	开回路 > 1Vpp
调变特性
类型	AM, FM, Sweep, Trigger(int/ext), Gate 或 Burst (implement by trigger type)
波形	Sine, square, triangle, ramp 或 Variable Symmetry Pulse
频率比例范围	10mHz~10kHz in 3 Frequency Range (自动切换)
频率比例误差	5% ± 1位数
频率比例解析度	10.0kHz~0.1kHz(100Hz); 99Hz~1Hz(0.1Hz); 0.99Hz~0.01Hz(0.01Hz)
对称性	90%:10%:90% ; 解析度: 1%
对称性误差	±1位数 (≦±1%)
输出位准	加入 10KΩ 负载时 ≧ 1Vp-p
正弦波失真度	10Hz~10kHz ≦1%
振幅调变
Depth	0~100%
调变频率	0.01Hz~10kHz(INT) DC~1MHz(EXT)
载波 –3dB频宽	<100Hz to >5MHz
外部输入端灵敏度	100%调变时 ≦10Vp-p
频率调变
误差	0 ~ ±5%
调变频率比例	0.01Hz~10kHz(INT) DC~50kHz(EXT)
外部输入端灵敏度	≦5Vpp for 15% deviation
扫描特性
扫描范围	15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz
扫描宽度	>100:1 (in same frequency range)
扫描比例	0.01Hz~10kHz
对称性控制	90%:10%:90% ; 解析度: 1%
模式	Linear / Log 扫描
扫描输出	0 to ≧-5Vp-p into 10KΩ
触发特性
起始/截止相位范围	80°~90°
比例	0.1Hz~10kHz
频率范围	0.1Hz~1MHz (Useful to 10MHz)
外部触发频率范围	DC~1MHz, 相容于TTL输入位准
Gate或Burst	Implement by触发设定
VCF
范围	100:1(0 to 10V±1)
输入直线性	<0.5% to 1MHz,<5% to 10MHz
输入阻抗	10kΩ
GCV 输出
	不同频率产生 0.2V ~ 2V 之间电压
频率计数器
INT/EXT	可选择
范围	5Hz~150MHz EXT
解析度	时基准确度 ±1位数
时基	±20ppm(23℃±5℃) 于暖机30分钟后
解析度	最大解析度: 100nHz for 1Hz 及 0.1Hz for 100MHz
输入阻抗	1MΩ // 150pF
灵敏度	≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz)
记忆体
储存/呼叫	10组记忆体供面板设定储存/呼叫
界面	RS-232C
使用电源	AC 115V/230V±15%, 50/60Hz
附件
	电源线 × 1, 操作手册 × 1, 测试线 GTL-101 × 2
尺寸及重量
	290(W) × 142(H) × 460(D) mm, 约 5 kg
