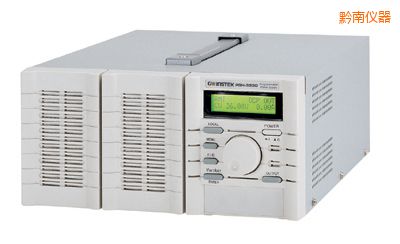

    直流稳压电源
    型 号:PSH-2018
    品 牌:台湾固纬GWINSTEK
    技术指标:选购介面:IEEE-488.2 及 RS-232C
    黔南直流稳压电源-PSH-2018-台湾固纬GWINSTEK

    PSH系列是单组输出,360W到1080W可程式切换直流电源供应器,过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数,自我测试和软体校正特点可以降低日常维护的机率,亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构,独特的后板输出结构输和可被选配的的19”,4U的面板机柜式框架设计,确保PSH系列是大型系统的最佳选择。(注:RS-232C和GPIB介面两者不能同时安装)。

    特点

    输入电压范围宽广及高功率因数 (P.F)
    高效率及高功率密度高
    定电压及定电流操作
    过电压保护、过电流保护及过温度保护
    低输出涟波及噪声
    选购接口:IEEE-488.2
    标准接口:RS-232C
    输出 ON/OFF 控制
    自我测试及软体校正
    LCD 显示
    内建蜂鸣器作为警告指示

    輸出



    20V

    18A(PSH-2018A)



    36V

    10A(PSH-3610A)

    20A(PSH-3620A)

    30A(PSH-3630A)



    調節率 (定電壓模式)

    負載

    0.1% + 5mV

    ≦0.1% + 5mV

    ≦0.1% + 5mV

    電源

    0.05% + 5mV

    ≦0.05% + 5mV

    ≦0.05% + 5mV

    調節率 (定電流模式)



    負載

    0.2% + 5mA

    ≦0.2% + 10mA

    ≦0.2% + 15mA

    電源

    0.2% + 5mA

    ≦0.2% + 10mA

    ≦0.2% + 15mA

    漣波及雜訊

    電壓 (mVrms)

    ≦10mVrms

    ≦10mVrms

    ≦10mVrms

    電壓 (mVpp)

    ≦100mVp-p 20Hz~20MHz

    ≦100mVp-p 20Hz~20MHz

    ≦100mVp-p 20Hz~20MHz

    電流 (mArms)

    0.2%

    ≦0.2%+20mA

    ≦0.2%+40mA

    設定解析度

    電壓 < 36V

    10mV

    10mV

    10mV



    電流10A

    10mA

    20mA

    30mA

    電流20A

    10mA

    10mA

    20mA




    設定準確度

    電壓< 36V

    0.05% + 25mV

    0.05% + 25mV

    0.05% + 25mV



    電流10A

    0.2% + 30mA

    0.2% + 60mA

    0.2% + 90mA

    電流20A

    0.2% + 30mA

    0.2% + 30mA

    0.2% + 60mA




    讀回值(儀錶)解析度

    電壓

    同設定解析度

    電流

    同設定解析度

    讀回值(儀錶)準確度

    電壓

    同設定準確度

    電流

    同設定準確度

    讀回值溫度係數

    電壓(25 + 5°C )

    < 100ppm/°C

    反應(上升/下降)時間

    電壓上升

    < 150mS

    電壓下降

    < 150mS

    回復時間 (50% Step Load Change From 25%~75%)

    定電壓模式

    <2mS

    保護功能

    OVP/OCP/OHP

    V

    突發電流保護

    V

    輸出 On/Off 控制



    V

    顯示幕



    LCD

    使用電源



    交流 85V ~ 250V, 50/60Hz

    附件



    電源線 x 1,
    操作手冊 x 1

    尺寸及重量



    108(寬) x 141(高) x 388(長)mm
    3.3公斤

    108(寬) x 142(高) x 393(長)mm
    6.2公斤

    108(寬) x 142(高) x 393(長)mm
    9.3公斤
