青岛小型表面粗糙度测量仪-SJ-500-日本三丰Mitutoyo

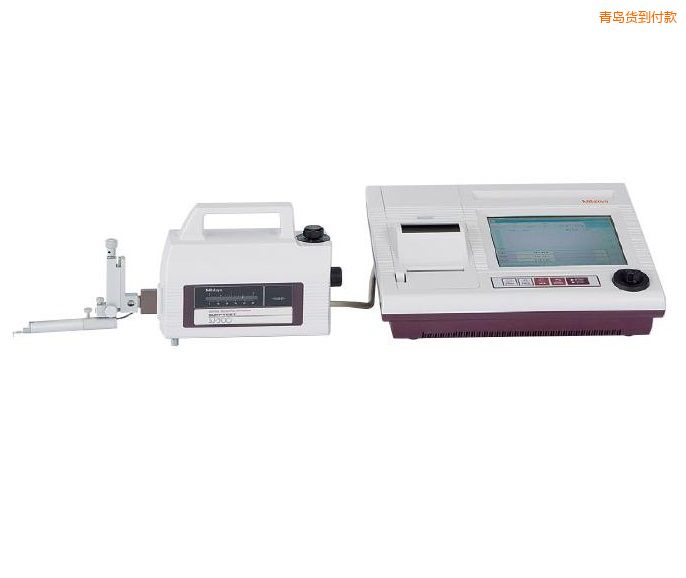

Surftest (表面粗糙度测量仪) SJ-500 (PC)
178 系列 — 带有专用控制/ 装置型表面粗糙度测量仪
高精度，粗糙度测量，高性能友好界面，佛山粗糙度仪，操作更简单。

SJ-500同级领先的X轴直线度: 0.2μm/50mm高速直线运动。操纵杆控制下，粗糙度检测，最高可达 20mm/s利用垂直调节钮可平稳定位

产品特点

SJ-500操作性强
7.5" TFT LCD液晶彩显
该专用数据处理器配备高清晰 . " TFT LCD 液晶彩显；图标显示，触控式面板，友好人机界面。

定位方式：操纵杆和处理器上的手动控制钮
操纵杆易于操作。使用手动微调钮可轻松实现小孔测量对测头的精确定位。

多次测量功能
本机可通过编程自动地依次进行三次测量。

自动调水平台(选件)
表面自动调水平轻松完成设置。

分析类型
SJ-500可进行细微轮廓分析
支持种分析参数，mahr粗糙度仪，符合 ISO1 、JIS001等表面粗糙度标准。还可进行各种细微轮廓分析。
* 轮廓分析：面积，激光粗糙度测量仪，圆，喷丸粗糙度仪，角度，坐标差，阶差，粗糙度1.6，倾角斜度。

SJ-500具有高耐用性
陶瓷导轨
陶瓷导轨，其固有的耐磨性、无损耗特性，可长期确保驱动部X轴的直线度。免维护设计，陶瓷无需防腐蚀处理。

型号		SJ-500	SV-2100M4	SV-2100S4	SV-2100H4	SV-2100W4
标准型		(选件)	手动操作	电动驱动
测量范围	Z1 轴 (检出器)	800μm, 80μm, 8μm
	X轴	50mm	100mm
直线度		0.2μm/50mm*¹	0.15μm/100mm
分辨力	X轴	0.05μm
	Z1 轴 (检出器)	0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm)
	Z2轴（立柱）	—	—	0.1μm
驱动速度	X轴	0 - 20mm/s 或手动操作	0 - 40mm/s 或手动操作
	Z2轴（立柱）	一	手动操作	0 - 20mm/s 或手动操作
测量速度		0.02 - 5mm/s
上下移动量		连接装置: 30mm	350mm	350mm	550mm
评价轮廓		原始轮廓, 粗糙度轮廓, 波形轮廓, DF 轮廓, 粗糙度 motif 轮廓, 波形 motif 轮廓
评价参数		Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp, Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte
轮廓分析		阶差 (平均, 最大, 最小), 圆, 角度, 面积, 坐标值边缘, 倾斜角
分析图表		负荷曲线 (BAC), 振幅分布曲线 (ADC), 功率谱图
曲线补偿		抛物线补偿, 双曲线补偿, 椭圆补偿, 圆补偿, 锥面补偿, 倾斜补偿 (曲面/任意)
滤波		2CR75, PC75, 高斯鲁棒样条
截至波长	λs	0.25, 0.8, 2.5, 8, 25, 80, 250μm, 无滤波
	λc	0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
	λf	0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
取样长度		0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
LCD规格		7.5" 带背光的TFT液晶显示
内置打印机		高速热敏打印机 (纸宽: 58mm)
记录放大倍率	水平倍率	10X - 500,000X, 自动
	垂直倍率	0.5X - 10,000X, 自动
检出器	检出方式	差动电感方式
	触针&测力	0.75mN 触针针尖 (锥): 针尖锥角: 60o, 针尖半径: 2μm4mN 触针针尖 (锥): 针尖锥角: 90o, 针尖半径: 5μm
电源		100 - 120V AC ±10%, 50/60Hz
功耗		100 VA	70 VA	140 VA
外形尺寸	主机	425×94×160mm	716×450×863mm	766×482×966mm	766×482×1166mm	1166×482×1176mm
	演算显示部	330×270×94mm
	电动装置	一	一	372×245×71.8mm
重量	主机	2.7kg	140kg		150kg	220kg
	演算显示部	4.0kg
	电动装置	一	一	3.0kg

手动柱状工作台(选件仅适用SJ-500) 适用于检验室环境中作为台式机使用垂直调整范围: 300mm 尺寸 (W×D×H): 600×450×710mm 重量: 110kg 货号: No.178-085 * 不含测量部
简易工作台(选件仅适用SJ-500) 简易工作台易于携带垂直调整范围: 250mm 尺寸 (W×D×H): 400×250×578.6mm 重量: 20kg 货号: 178-089 * 不含测量部
自动调水平台: (适用于SJ-500) 适用于测量开始时的全自动调水平，日照粗糙度仪厂家，无需任何培训，粗糙度测量仪使用方法，即可轻松、快速地完成这一高可靠性的操作，粗糙度仪成都，免除了人工调水平的困难。
