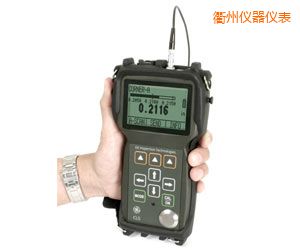

    精密测厚仪
    型 号:CL5
    品 牌:美国GE
    技术指标:测量范围:0.005英寸到20.00英寸(0.13毫米到500毫米)
    衢州精密测厚仪-CL5-美国GE

    CL5精密测厚仪具功能齐全,易于使用,结构小巧,包装坚固。

    CL5用于金属和塑料部件的厚度测量。这些部件几何形状复杂,使用传统的仪表通常无法精确地检测。

    通过使用可选的实时A-扫描,CL5能够实时显示超声波回波,以便正确调整传感器,并验证形状更加复杂的部件的准确性测试。

    CL5通过可选的可编程数据记录器,并使用标准的SD卡,可以方便灵活地管理数据。

    它的特点是操作直观,用户在使用时可在易于理解的屏幕提示引导下进行操作,而不需要任何专用键。


    规格:

    测量范围

    0.005英寸到20.00英寸(0.13毫米到500毫米):取决于材料、探头、表面条件和温度

    单位和测量分辨率 英寸 - 0.0001、0.001、0.01;毫米 - 0.001,0.01,0.1
    材料声速范围 0.03937到0.78736英尺/秒(1000到19999米/秒)
    接收器 1.0到16兆赫带宽 - 6dB
    更新速率 用户可选择4或8赫兹,Min Cap或Max Cap模式最多32赫兹
    显示屏类型 图形液晶显示屏64×128像素
    2.25英寸×2.56英寸(40毫米×57毫米,超声波测厚仪检定规程,带背光和可调对比度功能)
    厚度显示 在标准模式下,5位数显示,数字高度为0.75英寸(19.5毫米);在厚度-+A-扫描模式,实心或空心数字耦合指标器,以及A-扫描视图-射频模式下,数字高度为0.25英寸(6.35毫米)
    显示模式 厚度(含快照A-扫描),厚度+实时A-扫描(可选),最小捕捉,最大捕捉,差分和比率降低,速度模式(可选),质量查看模式(可选)
    管理员锁定 用于校准、设置和数据记录的字母数字密码锁定
    I/O 端口 双向串行RS-232波特率为1200、9600、57600和115200
    数据记录器 可编程数据记录器,成都超声波测厚仪,每个64MB的SD卡上最多120个文件
    文件格式 使用仪器键盘创建网格。UltraMATE®软件接受网格和自定义的线性文件。
    电源 三节AA电池(碱性电池、镍氢或镍镉电池)或自定义的可充电电池
    环境密封 耐冲击、防尘和防溅,衬垫密封接头,外壳测试等级为IP54
    重量 0.92磅(420克),含电池
    大小 7.1英寸高×3.7英寸宽×1.8英寸深
    (180毫米×94毫米×46毫米)
    温度范围 工作温度:–10 oC 到 +60 oC
    存储温度:–20 oC 到 +70 oC
    操作语言 英语、德语、法语、西班牙语、意大利语、俄语、
    日语和中文
    应用软件 UltraMATE®简化版和UltraMATE®
    基础仪器包装

    CL5精密测厚仪
    锂电池组

    交流电源供应器
    塑料便携箱
    电线
    固件升级CD-ROM
    操作手册
    操作指令卡
    合格证书

    选项 CL5 AS OPT – 实时A-扫描选项
    CL5 DR OPT – 数据记录器选项
    CL5 VL – 速度选项
    附件

    PCCBL-690 USB PC电缆
    PCCBL-419串行PC电缆
    Li-135锂电池组

    交流-296交流电源
    UltraMATE®简化版和UltraMATE®
    数据管理软件



    主要特点和优点

    • 强大的测量性能,实现高稳定性和可重复的读数
    • 所有模型的快照A-扫描,超声波测厚仪用途,用于探头校准和数据控制
    • 坚固的外壳,密封性好,几乎可用于所有场地
    • 便携式电源,3节标准AA电池或一个锂聚电池组(可在仪器中充电)
    • 工作温度范围从-10°C到60°C
    • 空心/实心厚度读数表示耦合状态。
    • 可视LED灯报警上限和下限
    • 客户参数设置功能,用于特殊的配置和快速的仪器配置
    • 多语言用户接口
    • 超声波参数的自动控制(增益和门控)
    • 6个不同的测量和显示模式,可应用于特殊操作
    • 各种触点和延迟块探头
    • 可选的实时A扫描和带SD记忆卡的可编程数据记录器
    • 可选速度模式,用于声速测定



    应用:

    CL5是一个质量控制和生产测量工具,可用于各种工业,但主要用于汽车、航空和航天工业。它可以用于抽检来料厚度,如钢圈,也可以通过中间和后期测量,来 监测机械加工过程。同时,它还可以用于塑料部件的精密厚度测量。CL5兼容各种类型的接触式探头和延迟块探头,使用延迟块探头对薄壁部件进行测厚时,延迟 自动测量模式将自动从接触面回波转为首次底面回波,再转为多回波测量。
