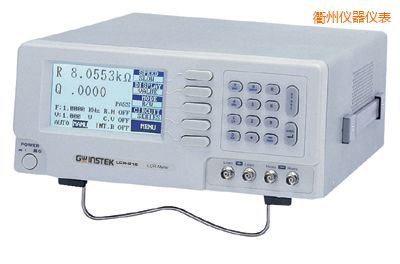

    高精密LCR测试仪
    型 号:LCR-821
    品 牌:台湾固纬GWINSTEK
    技术指标:12 ~ 200kHz (504 steps)
    衢州高精密LCR测试仪-LCR-821-台湾固纬GWINSTEK

    显示系统

    显示器

    彩色 (320 x 240), 5.7 LCD

    显示对比 可调整
    波形显示范围 8 x 10 ( 12 ) 格
    波形显示模式 点, 向量, 累积

    垂直系统

    频宽 250MHz ( -3dB )
    通道 2
    垂直解析度 8-Bit
    垂直灵敏度 2mV/div ~ 5V/div
    垂直准确度误差 ±3%
    上升时间 <1.4ns
    垂直端输入耦合
    1MΩ±2%, ~ 18pF
    垂直端输入阻抗 AC , DC , Ground
    极性 标准&反向
    讯号与接地间的最大输入电压
    300V( DC+AC peak ) , CATII
    波形处理 CH1+CH2 , CH1-CH2 , FFT
    偏移范围 2mV/div ~ 50mV/div:±0.5V
    100mV/div ~ 500mV/div:±5V
    1V/div ~ 5V/div:±50V
    频宽限制 20MHz (-3dB)

    水平系统

    水平扫描范围 1ns/div ~ 10s/div (1-2-5顺序) ; Roll : 250ms/div ~ 10s/div
    量测显示模式 Main , Window , Window Zoom , Roll , X-Y
    水平准确度误差 ±0.01%
    水平延迟范围 前置触发 : 最大20div ; 后置触发:1000div

    讯号获取系统

    即时取样率 每通道最快取样率100MS/s
    等效取样率 每通道最快等效取样率25GS/s
    纪录深度 125k/CH
    峰值侦测 10ns ( 500ns/div ~ 10s/div )
    获取模式 取样、峰值侦测、平均
    平均次数 可选择 2.4.8.16.32.64.128.256 次

    触发系统

    触发类型 CH1 , CH2 , Line , Ext
    触发模式 Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width
    触发耦合 AC , DC , HF , LF , Noise Reject
    触发灵敏度 DC ~ 30MHz:Approx. 0.5div or 5mV
    30MHz~150MHz:Approx. 1.5div or 15mV
    15 0MHz~250MHz:Approx. 2.0div or 20mV

    X-Y 模式

    X轴 / Y轴 输入
    通道 1 / 通道 2
    相位移 100kHz 时 ±3°

    游标以及量测系统

    自动电压量测 Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
    自动时间量测 Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
    游标量测 两游标间之电压差异 (ΔV);两游标间之时间差异 (ΔT);两游标间之频率差异(1/ΔT)

    频率计数器

    读值解析度
    6位数
    范围 交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz
    讯号种类 适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外)

    调整测试棒用信号

    频率范围
    1 kHz
    周期比范围 50%

    外部触发

    外部触发电压范围
    ±15V
    外部触发灵敏度 DC ~ 30MHz:~50mV
    30MHz ~ 150MHz:~100mV
    150MHz ~ 250MHz:~150mV
    外部触发端输入阻抗 1MΩ±2%, ~ 18pF
    外部触发端最大输入范围 300V( DC+ AC peak) , CATII

    控制面板功能

    自动设定 " Autoset " 可自动调整垂直系统 , 水平系统以及触发位准
    储存/呼叫 提供15组量测条件之储存/呼叫功能
    波形储存/呼叫 提供2组波形之储存/呼叫功能

    介面

    标准介面 RS-232C, USB, Printer Port, Go/NoGo Output
    选购介面 Opt. 01 GPIB
    电源电压 交流 100V~240V, 47~63Hz

    配件

    使用手册 x1
    电源线 x1
    测试棒 x 2
    尺寸以及重量 310W x 142H x 245D (mm),
    约 4.1kg
