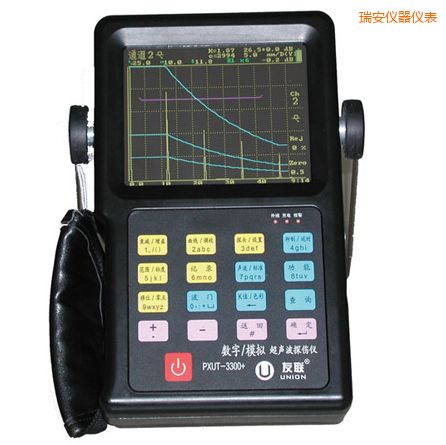

    超声波探伤仪
    型 号:PXUT-3300+
    品 牌:南通友联
    技术指标:探测范围:0~6000mm(钢中纵波)
    瑞安超声波探伤仪-PXUT-3300+-南通友联

    PXUT-3300+是采用新型超大屏幕高亮度液晶显示器的数字式超声波探伤仪,仪器造型优美,体积小巧,是一款先进的笔记本式超声波探伤仪;具有按“以人为本”思想设计的全新软件系统,界面友好,结构合理,锻件超声波探伤仪,操作简便!


    功能特点:
    ●  仪器智能化,操作简便。智能化预置回波位置;找准最高波,其余仪器做(零点校准、扫描深度调整、距离波幅曲线制作、灵敏度设置)。
    ●  配置三种探伤方式,按需随心选择:
      ◇最传统的模拟仪器操作方式---适应各种探头、试块、工艺。
      ◇最风行的数字仪器通用方式---既具数字仪器强大功能,又兼模拟仪器方便快捷特点。
      ◇最智能的数字仪器标准方式---高度自动化设计。锻件探伤时,超声波探伤仪的使用方法,灵敏度调节和缺陷当量不需要人工计算,找准平底孔或大平底最高波,即可自动完成扫描线调节、灵敏度设定、AVG曲线绘制;焊缝探伤时,输入工件参数后,扫描线调节、灵敏度设定、DAC曲线显示全部自动完成。
    ●  独特、实用的辅助功能---DAC门、深度补偿、回波报警、回波包络、曲面修正、探伤仪/电脑数据通信、内存12套探伤数据和800幅波形,高可靠数据保护确保存储数据不丢失。仪器可直接打印探伤报告。
    ● 12个独立探伤通道,多种探伤工艺和标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。
    ●  模拟通道首次开创制作DAC曲线先河,和原先模拟制作相同,且DAC曲线不再变化。
    ●   高灵敏度,增益达120dB,回波抑制任意可调,不影响仪器增益和线性。
    ●   DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动随声程自动扩展。可实现指定回波的距离补偿。
    ●   缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
    ●   低功耗设计,可连续工作6小时以上。低电压工作报警和自动保护关机。
    ●   6.5"高亮度液晶显示,国内屏幕最大,在强阳光下无需遮光罩,就能获得满意的观察效果。
    ●   配置高容量锂电池,仪器重量仅1.6Kg,体积小巧,携带使用轻松自如。

    指标参数:

    项  目

    指  标

    项  目

    指  标

    增益范围

    120dB  0.1,1.0,2.0,6.0步进

    闸门

    进波门连续可调

    频带宽度

    0.4~15MHz

    采样频率

    150MHz(硬件实时采样)

    探测范围

    0~6000mm(钢中纵波)

    声程位移

    0~5800mm(钢中纵波)

    探头方式

    单晶,双晶、穿透

    显示器

    6.5”高亮液晶屏

    水平线性

    ≤0.1%

    工作时间

    ≥6小时

    垂直线性

    ≤3%

    工作温度

    -20℃~50℃

    分辨力

    ≥30dB

    电源

    16V DC,超声波探伤二级,220V AC

    灵敏度余量
    (2.5MHz Ф20)

    ≥65dB

    外形尺寸
    (mm)

    140(宽)×250(高)×50(厚)

    动态范围

    ≥32dB

    整机重量

    1.6Kg(含锂电池)
