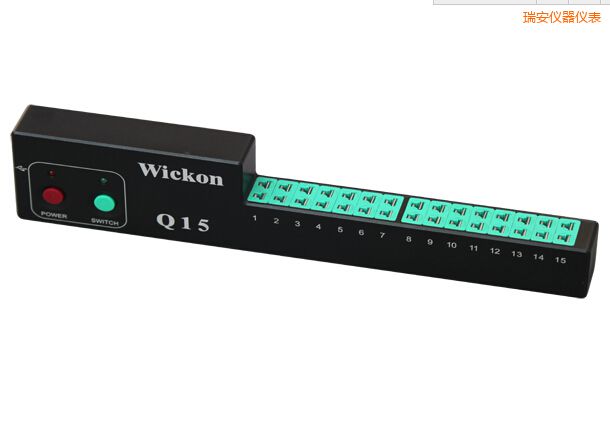

    炉温测试仪
    型 号:Q15
    品 牌:Wickon
    技术指标:测温范围:-150℃~1370℃
    瑞安炉温测试仪-Q15-Wickon

    用于全面温度曲线监控

    针对高温行业(烧结炉、退火炉、IR炉、喷涂、回流焊和波峰焊等)进行过程统计分析,从而能够更加精确的控制产品质量,提高工作效率,减少废品率,达到降低产品成本的目的.

    我们的SURVEYYOR可调节增强组件能够进行炉温稳定性的控制,从而尽最大可能的降低我们测试板的使用量.在节约公司成本的同时,也提高了工作效率.

    温度曲线记录仪还备有快速烘炉设置将帮助您更高效地转入无铅过程。每当引进一种新产品或焊膏时都需要对回流炉设定加以优化——这往往是—个耗时费力的过程。来自Wickon的快速烘炉设置(ROS)通过计算烘炉、产品和目标温度曲线的任意组合的最佳烘炉设定来使这一过程自动进行.ROS可在数秒内完成有经验的工艺工程师需要数小时才能完成的工作.

    ●   效率高,连续存储数据24次,同时下载至计算机分组分析处理;
    ●   采用模块化分析模式,简捷、快速分析系统可基于PC(Windows)
    及PDA(Pocket )进行数据分析;
    ●   功耗低,采用锂电池供电,连续使用长达168小时以上,
    超长待机365,无需刻意充电;
    ●   通信模式采用USB传输,适合多种工作环境及应用领
    ●   严谨工艺制造及准确的校正服务,所有校正均采用FLUKE-724校
    正,与中国最大CTI校准机构合作伙伴。
    ●   保证每台机器准确、可靠体积小、存储容量大(5,000,000,数据
    点),采用FLASH存储芯片,任何意外均不会丢失数据;

    ●   高稳定性

    ●   相当长的寿命,目前存在很多使用WICKON寿命超过十年的公司

    ●   多信道记录器可获得最多元件的温度曲线。

    ●   隔热箱可应对最严酷的热副射过程(采用黑匣子技术)

    ●   强大的Insight软件现已具备波动过程测量、

    ●   温度曲线预测以及SPC计算的能力,

    二、原理:

    (1)数据记录器

    Wickon 的Q系列数据记录器是回流过程用的现今最精确的记录器。它具有±0.5的精度、0.1度的分辨率和5,000,000个读数以上的存储能力,因此可为过程的深度分析提供详尽的信息。X系列具有直接USB通信的特点,从而使信息能够尽可能快地从数据记录器传输到PC.

    (2)隔热箱

    Wickon 用在无铅焊接中常见的高温下保护记录器。它采用与航空器上的“黑匣子”飞行记录仪相同的隔热技术,被包封在一个坚固的不锈钢外壳中.

    (3)热电偶测温基本原理

    将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路。当导体A和B的两个接点之间存在温差时,两者之间便产生温差电动势 ,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

    (4)Insight软件特点

    向导

    所有常用功能均基于向导,如公差曲线、工艺文件。即使进行相当复杂的分析,向导也可引导您逐步完成温度曲线测试过程,确保完成所有阶段的测试并节省培训时间。

    警报

    可用新的警报功能来提示您何时出错。可给任何一个数值分析域设置警报。如果某值超出限度,屏幕上将出现警报以使您能够快速找出问题。

    历史数据SPC计算

    Insight软件可使用户方便快捷地用温度曲线历史数据来进行SPC计算。这样——来,焊接过程的稳定性和能力都可以得到检验。


    三、技数参数:

    Technology Parameters


    存储器

    Memory

    5,000,000points

    测试信道

    Test Channel

    6、7、10、12、15、24通道

    采样频率

    Sampling  frequency

    0.002s~60Min

    分辨率

    Resolution

    0.1℃

    测量精度

    Precision

    ±0.5℃(全量程)

    最大内部工作温度

    Max. inner runtemperature

    105℃

    测温范围

    Temperature range

    -150℃~1370℃

    工作电压

    Run Voltage

    3.7V~4.2VDC

    热电偶类型

    Thermocouple Types

    K型 线材(TT或GG0.010inch/0.254mm)

    启动方式

    Start-up mode

    开关按键、温度启动

    语言版本

    Language version

    中文(简、繁)、英文等

    模拟功能

    simulation fuction

    PCC智能分析模块

    PCC intelligent analysis module
