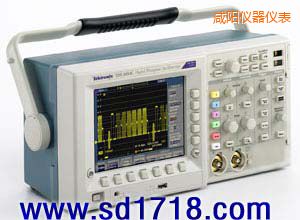

    数字荧光示波器
    型 号:TDS3052C
    品 牌:美国泰克TEK
    技术指标:计算得出的上升时间(典型值)0.7 ns<br>通道数量2
    咸阳数字荧光示波器-TDS3052C-美国泰克TEK
    TDS3052C 示波器

    泰克TDS3052C 示波器拥有高达500 MHz的带宽,在紧凑的电池供电的设计中提供了经济的性能
    这一流行的产品系列现在配有USB主机端口和PC连接软件,同时提供了熟悉的操作和简单的导航功能,您可以用更少的时间学习和重新学习怎样使用示波器,用更多的时间完成手头的任务。

    DPO可以更全面地查看复杂的信号

    为解决问题,首先必需看到问题。TDS3052C 提供了3,600wfms/s的连续波形捕获速率及实时辉度等级,使您能够看到并解决问题。快速连续波形捕获速率可以迅速揭示问题特点,进而应用高级触发隔离问题,节约大量的时间。实时辉度等级突出显示与信号活动历史有关的细节,安捷伦示波器,可以更简便地了解捕获的波形特点。与其它类似示波器不同,即使在采集停止后,它仍能保留历史数据。

    使用DRT采样技术和Sin(x)/x内插功能迅速调试和检定信号

    TDS3052C 融独特的数字实时(DRT)采样技术与sin(x)/x内插功能于一身,可以在所有通道上同时精确地检定各种信号类型的特点。与其它类似示波器不同,在打开额外的通道时,TDS3052C 的采样率没有变化。这种采样技术可以捕获其它同类示波器可能会漏掉的高频信息,数字示波器,如毛刺和异常边沿,sin(x)/x内插保证了可以精确地重建每个波形。

    主要特点和优点

    主要性能指标:100MHz,300MHz和500MHz带宽.2条或4条通道.在所有通道上实现高达5GS/s的实时采样率.在所有通道上标配10k记录长度3,600wfms/s连续波形捕获速率.高级触发套件

    简便易用功能:前面板USB主机端口,示波器的原理和使用,简便地存储和传送测量数据.25种自动测量功能.标配FFT.多语言用户界面.WaveAlert(R)异常波形自动检测.TekProbe(R)接口支持有源探头、差分探头和电流探头,自动定标和确定单位

    便携式设计:轻便的设计(仅7磅/3.2公斤),容易携带.选配内置电池,在没有供电电源的情况下最长可以工作三个小时

    专用分析应用模块:高级分析模块.极限测试模块.通信模板测试模块.扩展视频模块.601 串行数字视频模块

    应用

    数字设计、调试和测试.视频安装和服务.电源设计.教育和培训.通信模板测试.制造测试.通用工作台测试

    设置和使用简便

    在时限紧张时,您需要示波器直观易用,您想最大限度地减少学习和重新学习使用示波器的时间。TDS3052C 示波器帮助您缩短学习周期。简单的导航和专用前面板控制功能可以带您进入需要使用的功能,您可以用更少的时间学习使用示波器,用更多地时间完成手边的任务。

    简单地编制文档和进行分析

    TDS3052C 标配一个USB主机端口,示波器原理,因此可以简便地存储及把测量信息传送到PC。

    OpenChoice(R)PC通信软件可以把屏幕图和波形数据简单地放到独立式桌面应用中,或直接放到MicrosoftWord和Excel中。作为OpenChoice的补充,National泰克版软件为您提供了扩展功能,包括高级分析、数据记录、远程仪器控制和实时波形分析。

    如果您不想选择使用PC进行分析,TDS3052C 还标配25种自动测量、波形加减乘除数学函数和快速傅立叶变换(FFT)。与其它类似示波器不同,TDS3052C 数学运算和测量允许使用全部采集记录长度,或在采集内部隔离发生的特定事件。

    仪器控制

    通过使用内置以太网端口,用示波器显示波形时,e*Scope网上遥控功能可以使用互联网和PC,从世界上任何地方控制TDS3052C 示波器。

    在您需要的地方工作

    TDS3052C 在一个紧凑的设计中提供了DPO的处理能力,它仅深5.9英寸(149mm),释放了宝贵的工作台空间。在您需要把示波器带到另一个实验室时,其7磅(3.2公斤)重的便携式设计可以轻松完成运输工作。

    如果您的工作需要更多的流动性,那么您可以选配电池,在没有供电电源的情况下连续工作长达三个小时的时间。

    TDS3052C 电气特性

    型号 TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
    带宽 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
    计算得出的上升时间(典型值) 3.5 ns 3.5 ns 1.2 ns 1.2 ns 0.7 ns 0.7 ns
    通道数量 2 4 2 4 2 4
    外部触发输入 所有型号均包括
    每条通道上的采样速率 1.25 GS/s 1.25 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
    最大记录长度 10K 样点
    垂直分辨率 9位
    垂直灵敏度, 1 MΩ 1 mV/div - 10 V/div
    垂直灵敏度, 50Ω 1 mV/div - 1 V/div
    输入耦合 AC,DC,GND
    输入阻抗 并联13pF或50Ω端子时1MΩ
    DC 增益精度 ±2%
    最大输入电压(1 MΩ) 150VRMS,峰值≤400V
    最大输入电压(50Ω) 5VRMS,峰值≤30V
    定位范围 ±5div
    带宽极限 20MHz 20MHz 20 MHz,150 MHz 20MHz,150 MHz 20 MHz,150 MHz 20 MHz,150 MHz
    时基范围 4ns-10s 4ns-10s 2ns-10s 2ns-10s 1ns-10s 1ns-10s
    时基精度 在任意1ms时间间隔上±20ppm
    输入 / 输出接口
    以太网端口 RJ-45连接器, 支持10Base-TLAN
    USB 端口 前面板USB2.0主机端口,支持USB闪存
    GPIB 端口 全面的发话/接听模式、设置和测量(TDS3GV通信模块选配)
    RS-232-C 端口 DB-9公头连接器,麦科信示波器,全面的发话/接听模式;控制所有模式、设置和测量

    波特率最高38,400(TDS3GV通信模块选配)

    VGA 视频端口 DB-15母头连接器,北京泰克示波器,监视器输出,在配有VGA的大型监视器上直接显示信息(TDS3GV通信模块选配)
    外部触发输入 BNC连接器,数字示波器价格,输入阻抗>1 MΩ,并联电流17pF;最大输入电压150V

    采集模式

    DPO-捕获并显示复合波形、随机事件以及实际信号行为中的细微模式。DPO能够实时显示、存储和分析信号的三维信息,即振幅、时间和振幅在各期的分布。
    峰值检测-捕获高频和随机毛刺。可以捕获窄至1ns的毛刺。
    WaveAlert(R)-在所有通道上监视输入信号,并在出现任何与捕获的正常波形相偏离的波形时向用户示警。
    采样-仅限数据采样。
    平均值-平均计算2至512个(可选)捕获的波形数据。
    包络-在一次或多次捕获信号上获得的最大/最小值。
    单一序列-使用单一序列(SingleSequence)按钮,一次捕获一个单次触发的捕获序列。

    触发系统

    主要触发方式-自动触发(支持40ms/格和更慢的滚动模式)、正常触发、单一序列触发。
    B触发-在时间或事件后触发。
    时间触发范围-13.2ns-50s。
    事件触发范围-1至9,999,999个事件。

    触发类型

    边沿-常规式电平驱动触发。任何通道上的正负斜率。耦合选择:DC、噪声抑制、高频抑制、低频抑制。
    视频-可以在NTSC、PAL、SECAM所有行或单行、奇/偶或所有场上触发。
    扩展视频-可以在广播和非广播(自定义)标准特定行及在模拟高清电视格式(1080i,1080p720p,480p)上触发。要求TDS3VID或TDS3SDI应用模块。
    脉宽(或毛刺)-可以在小于、大于、等于或不等于可选时限范围内(39.6ns-50s)的脉冲宽度上触发。
    欠幅脉冲-可以在穿过一个门限,但在再次穿过该门限前不能穿过第二个门限的脉冲上触发。
    转换速率-可以在快于或慢于设定速率的脉冲边沿速率上触发。可以是上升沿、下降沿或二者兼有。
    码型-在特定时间为真或假时指定AND、OR、NAND、NOR。
    状态-任意逻辑状态。可以触发时钟的上升沿或下降沿。可以在两个输入(而不是4个)的组合上使用逻辑触发。
    通信-为按照ANSIT1.102 标准进行的DS1/DS3通信模板测试提供所需的隔离脉冲触发功能。要求TDS3TMT应用模块。
    交替-按顺序将每条活动通道作为触发源。

    测量系统

    光标-幅度,手持示波器推荐,时间。

    自动波形测量-显示四种任意组合的波形测量值。或使用测量快照功能显示所有测量数据。测量项目包括:周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、-占空比、+过冲、-过冲、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突发脉冲串宽度、延迟、相位、面积(Area)、周期面积(Cycle Area)*1 。

    测量统计-平均值,最小值,最大值,标准偏差。要求TDS3AAM应用模块。
    门限-用户自定义自动测量门限,可以使用百分比或电压设置。
    选通-可以使用屏幕或垂直光标隔离采集内部发生的特定事件,示波器的基本原理,进行测量。

    波形数学运算

    代数运算-加,减,乘,除波形。
    FFT-频谱幅度。把FFT垂直标度设置成线性RMS或dBV RMS,把FFT窗口设置成Rectangular、Hamming、Hanning或Blackman-Harris。
    高级数学运算*1-积分、微分、定义广泛的代数表达式,包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。例:(Intg(Ch1-Mean(Ch1))x1.414 xVAR1)。

    波形处理

    自动设置-在垂直、水平和触发系统上单键自动设置所有通道,支持撤销自动设置功能。

    偏移校正-可以用手控方式输入通道间的偏移校正值(±10ns),以获得较好的定时测量值和更精确的数学波形。

    显示特点

    显示器类型-6.5 英寸(165.1mm)液晶TFT 彩色显示器。
    显示器分辨率-640像素水平x480像素垂直(VGA)。
    内插-Sin(x)/x。
    波形样式-点、向量、可变余辉、无穷大余辉。
    标线-全标、网格、交叉线、帧、NTSC、PAL、SECAM和示波(100%和75%彩条矢量)要求选项TDS3VID和TDS3SDI视频应用模块。
    格式-YT、XY 和门控 XYZ(带Z轴空白显示的XY仅在4通道仪器上提供)。

    电源

    AC供电电源
    电源电压-100VRMS-240VRMS±10%。
    电源频率-100V-120V时45Hz-440Hz;120V-240V时45Hz-66Hz。
    能耗-最大75W。
    电源供电-要求TDS3BATC可充电锂电池。典型工作时间-3小时。

    环境与安全

    工作 非工作
    温度 0℃至+50℃ -40℃至+71℃
    湿度

    工作和非工作湿度:小于等于+30℃时相对湿度最高95%;
    工作和非工作湿度:小于等于+50℃时相对湿度最高45%。

    高度 3,000 米 15,000 米
    电磁兼容性 满足或超过EN55011A类辐射和传导放射标准;
    EN6100-3-2AC电力线谐波辐射;EN6100-3-3电压变化、波动和闪烁
    FCC47CFR、第15部分、B分段A类设备;澳大利亚EMC大纲规定。
    安全 UL61010B-1、CSA1010.1、lEC61010-1、EN6101-1
