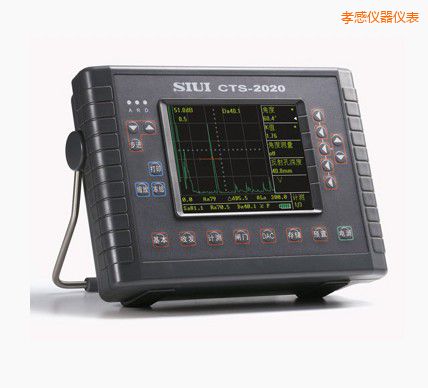

    数字超声波探伤仪
    型 号:CTS-2020/CTS-2030
    品 牌:汕超SIUI
    技术指标:工作频率范围 0.5~10MHz
    孝感数字超声波探伤仪-CTS-2020/CTS-2030-汕超SIUI

    CTS-2030数字超声波探伤仪配置场致发光(EL)显示屏,SIUI探伤仪,不支持屏幕颜色变化;工作温度为-20℃ ~ 40℃;其他参数及功能与CTS-2020相同。


    CTS-2020/CTS-2030数字超声波探伤仪特点:
    •不断创新,努力达至一流境界是我司的一贯宗旨。CTS-2020采用嵌入式计算机系统和超大规模现场可编程集成电路设计,把大型超声仪器所具备的优良性能压缩到极小的空间;高达62dB的探伤灵敏度余量满足各种探伤需求;最新的彩色TFT液晶显示屏带给你最佳的读测效果;简便的界面波跟踪功能适用于水浸法探伤;再配以DAC、大容量存储器、USB接口等新技术、新功能,超声波探伤,使CTS-2020成为一台小巧轻便却性能卓越的超声探伤仪。此外,彩色TFT液晶屏快速的响应时间,数字式超声波探伤仪厂家,确保快速扫查回波也显示无遗;轻触式键盘性能可靠、手感舒适;突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。
    •小型轻便、美观实用、中英文菜单、操作简便、功能强大。这一切,超声波探伤仪使用方法,体现SIUI一贯的设计理念:简单实用方便可靠,性能指标和功能更上一层楼。

    CTS-2020/CTS-2030数字超声波探伤仪功能:
    • 最高采样速率240MHz,测量分辨力0.1mm,最小显示范围5mm
    • 工作频率范围 0.5~10MHz,灵敏度余量高达62dB
    • USB接口可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告
    • 脉冲重复频率可调,汕头超声波探伤仪公司,避免在探伤过程中出现混响信号
    • 界面波跟踪功能,通过A、B闸门间的逻辑关系,容易实现水浸法探伤或精确测厚
    • 峰值记忆功能,有助于对工件进行快速扫查和测量
    • 完善的DAC曲线功能,汕超SIUI数字超声波探伤仪,方便进行回波价
    • 具有测量探头角度(K值)的功能
    • 大容量存储器可存储高达500个数据集,包括波形、曲线、参数、探伤报告等
    • 菜单语言:中、英文二种,操作过程文字信息提示
    • 高亮度彩色TFT液晶显示屏带来最佳的读测效果
    • 10种波形颜色和字符颜色自由选择
    • 大容量锂电池可连续工作6小时以上

    CTS-2020/CTS-2030数字超声波探伤仪应用:
    薄板探测:

    CTS-2020具有很好的近区分辨力,超声波探伤仪怎么使用,非常适合锻件近区缺陷的检测和压力容器、管道的壁厚测量。
    图示为1.2mm钢板的底面回波

    焊缝检测:

    CTS-2020完善的DAC曲线和回波比较功能,令回波评价工作更轻松、更方便、更准确
    图示为焊缝的缺陷回波与一组DAC曲线。

    斜探头探伤时,可对缺陷进行精确测试

    通过数字仪器的强大功能,可以对缺陷进行精确定位
    图示为斜探头探测距表面40mmΦ1.6的波形图

    跟踪功能:

    CB闸门跟踪功能,可记录超声波探伤仪,容易实现水浸法探伤或精确测厚
    图示为B闸门跟踪功能示意图。

    CTS-2020/CTS-2030数字超声波探伤仪技术参数:
    项目
    单位
    技术数据
    衰减器误差
    dB
    每12±1
    垂直线性误差
    %
    ≤3
    动态范围
    dB
    ≥30
    探伤灵敏度余量
    dB
    ≥62
    远区分辨力
    dB
    ≥26
    水平线性误差
    %
    ≤0.5
    电噪声电平
    %
    ≤20(1 ~ 4MHz)
    工作频率范围
    MHz
    0.5 ~ 10,分1 ~ 4 / 0.5 ~ 10两档可选
    脉冲重复频率   分10档可调(20 ~ 500Hz可调,探测范围≤1500mm时,约20Hz ~ 500Hz;探测范围>1500mm时,超声波探伤仪频率,约20Hz ~ 200Hz)
    薄板分辨力
    mm
    ≤3(5C10N 探头)
    探测范围
    mm
    0 ~ 6000 (钢纵波),连续可调,最小显示范围5 mm
    脉冲移位
    mm
    -10 ~ 1000 (钢纵波)
    探头零点
    μs
    0 ~ 200
    材料声速
    m/s
    1000 ~ 9999
    阻尼

    低 / 高
    抑制
    %
    0 ~ 80
    检波方式   负向检波 / 正向检波 / 双向检波 / 滤波 / RF
    增益调节
    dB
    0 ~ 110;分 0.5 / 2 / 6 / 12步进调节
    USB接口   1个USB接口,超声波探伤仪标准,可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告
    打印机   可配用HP-1020、HP-1120、Canon-S100SP打印机
    DAC曲线   最多能记录10个回波参考点并逐段显示;可改变DAC 3线间dB距离;可以插入回波参考点或对选定的回波参考点进行修正
    存储   500组数据集,包括仪器设置、探伤状态和回波图形等
    监视闸门   2个独立的测量闸门,B闸门可设定为界面波跟踪闸门模式
    报警信号   声光报警(内接蜂鸣器和面板LED发光二极管)
    测量点选择   闸门内最高波的峰值或第1回波的前沿
    回波评价   声程、水平距离、垂直距离、幅值、dB差值显示
    A型回波冻结   冻结探伤画面
    缩放   选择正常和放大两种显示模式
    峰值记忆   可选择回波峰值记忆显示,背景峰值波形以不同颜色表示
    显示屏   高亮度5.7"彩色TFT液晶显示屏, 320×240像素
    工作时间
    h
    ≥6 (与背景光亮度有关)
    工作电压
    V
    6 ~ 9 DC (外部电源);6.0 ~ 8.4 (电池)
    工作温度
    -10 ~ 40
    重量
    Kg
    约1.68(不含电池)
    尺寸
    mm
    260 × 78 × 180 (长×宽×高)
