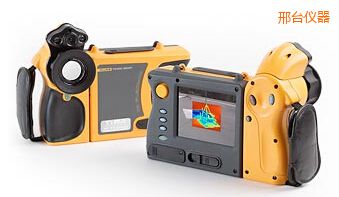

TiR系列*

成像性能

氧化钒探测器尺寸：320 x 240 - TiR3，求购 红外热像仪，TiR4

视场(FOV)：23o水平x 17o垂直

空间分辨率(IFOV)：1.30 mrad – TiR3，红外热像仪招标，TiR4

最小焦距：0.15米

热灵敏度(NETD)：≤0.05 °C，30 °C时- (50mK)TiR4

                  ≤0.07 °C，民用红外热像仪，30 °C时- (70mK)TiR3

对焦：SmartFocus：一指通连续聚焦

温度性能

校准温度范围：-20 ˚C至100 ˚C（-4 oF至212 oF）

全面辐射范围:76,800校准像素

准确度:±2 °C或2%（两者读数取较大值）

发射率校正:0.1至1.0（0.01增量）

测量模式:TiR4 -中心点、中心框（区域最小/最大、平均），多功能头盔式红外热像仪，可移动光点/框，用户定义的区域/文本注释，防爆红外热像仪，恒温，自动冷、热点检测以及可见彩色超限（上限和下限）警报
TiR3 -中心点、中心框（区域最小/最大）

图像演示

数字显示屏:5英寸LCD

视频输出:RS170 EIA/NTSC或CCIR/PAL合成视频

色板:灰色、反灰色、蓝红、高对比、热金属、铁红、琥珀色和反琥珀色

LCD背光:阳光下可读彩色液晶显示屏

其它

随附软件:SmartView™

存储介质:小型闪存卡(1)可以存储1000多幅红外图像

激光指示器:是

内置可见光照相机:是

IR-Fusion:是

照相机上显示红外/可见光警报:是

照明设备:是

180o活动镜头:是

可选镜头:是

基于Windows CE的菜单:是

AutoCapture:是

板载分析功能:是

用户定义的文本注释:仅限TiR2和TiR4

保修:2年

可选镜头

5 4毫米远距照相镜头:高精度锗镜头

视场(FOV):9o水平x 6o垂直

空间分辨率(IFOV):0.94 mrad

最小焦距:0.6米

10.5毫米广角度镜头:高精度锗镜头

视场(FOV):42o水平x 32o垂直

空间分辨率(IFOV):2.45 mrad - TiR4，TiR3

4.9 mrad - TiR2

最小焦距:0.3米

机械和一般参数

工作温度

-10°C至+50°C（14°F至122°F）

储存温度

-40°C至+70°C（-40°C至158°F）

相对湿度

操作和存储10%至95%，红外热成像仪价格，无冷凝

防水防尘：

IP54

重量

1.95千克（4.3磅）（含电池）

照相机尺寸（高x宽x厚）

162 x 262 x 101毫米（6.5 x 10.5 x 4.0英寸）

型号名称

描述

Fluke TiR3/FT-20

IR FLEXCAM BD THERMAL IMAGER WITH IR-FUSION, RADIOMETRIC, 20MM
FPA Size: 160 x 120, IR-Fusion, -20 to +100C
All models include:

• Heavy-duty carrying case
• 2 rechargeable battery packs
• Battery charger
• AC adapter (not on TiR3)
• Video cable
• 512 MB compact flash card
• Compact flash card reader
• USB cable
• Neck strap
• SmartView reporting and analysis software on CD

Fluke TiR4/FT-20

FLEXCAM THERMAL IMAGER WITH IR-FUSION
