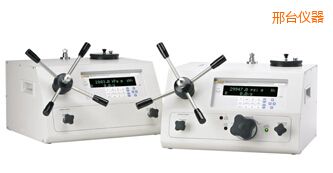

    数字压力校准器
    型 号:E-DWT-H
    品 牌:美国福禄克FLUKE
    技术指标:温度范围
    使用:10 to 40℃
    储存:-20 to 70℃
    邢台数字压力校准器-E-DWT-H-美国福禄克FLUKE

    1.传统活塞压力计的最新选择
    E-DWT-H给压力校准带来了新突破,它彻底改善了液压校准的流程。基于先进的电子和机械设计,用来替换机械的通过砝码工作的传统活塞式压力计。E-DWT-H坚固便携,简单易用,不仅可以在实验室或计量室替代很多传统活塞压力计的工作,还可以携带至现场完成现场的计量和校准工作。这一集成式液体压力校准器将高精密、简单的压力输出控制操作与方便、实时的高精准压力测量完美结合地在一起。
    E-DWT-H的不确定度是读数的±0.02 %,量程最高可达200MPa(30,000psi)。配置两支传感器时可在满量程的1%到100%范围内实现此不确定度。仪器内置的压力产生和控制部分可以让操作人员在全部量程范围内轻松、方便地对被校准仪表进行加压及精密调压。

    2.活塞压力计的性能,数字式压力计的便利性
    E-DWT-H提供了优异的不确定度,像活塞压力计一样具有长期的稳定性,避免了活塞压力计需要加压泵、施加砝码、手泵连接等多种不便。

    ·         不需要反复加载和卸载砝码,不需定期送检砝码

    ·         不需重力加速度以及温度的修整

    ·         不需更换活塞,仪器几秒钟即可更换Q-RPT来更换量程

    ·         几乎不受水平高度和振动部的影响

    ·         可精密设置任何压力数值,压力计,没有类似砝码的那种最小砝码分辨率的限制

    ·         无论什么压力单位,都可以精密设置在任何(整数)量程上,而砝码受限于压力单位

    ·         特别适合于精密设置和测量某个整数压力点的应用,例如指针式压力表

    ·         自动的测试、校准流程以及数据的采集

    ·         可以通过PC控制完成自动的数据采集

    ·         校准方便,不需使用平衡法进行校准

    ·         使用COMPASS?软件可实现自动校准

    性能优异
    E-DWT-H可以提供读数±0.02%,从1%至100%满量程。E-DWT-H的优异压力测量性能来自于福禄克DHI压力计量校准部的Q-RPT。Q-RPT测量压力是通过测量压力作用于石英晶体的震荡频率来测量压力的。我们的每一个Q-RPT模块都是经过基准级的压力校准步骤严格的筛选和线性化。只有那些线性度、稳定性、重复性等性能指标都非常优异的传感器才能被选中。这种确保高性能Q-RPT的严格筛选流程及步骤是福禄克DHI压力计量校准部20多年、数万只传感器筛选的经验累积。因此我们才能够承诺我们所提供的传感器是性能非常优异的传感器,从而保证了福禄克校准器的优异性能0。

    Q-RPT模块化传感器的优点:除了出众的计量性能之外,Q-RPT 传感器模块还具备其他一些优点:

    ·         几乎可以忽略的预热时间

    ·         传感器核心元件和测试的介质为隔离模式

    ·         几乎不受方向性的影响

    简单易用
    操作时很小的扭矩可以产生直至200MPa(30,000psi)的压力。完美人体工程学设计的单独的微调旋钮可以实现压力的精细调整。使用系统内置的自吸泵,可轻松实现系统内介质填充,将管路中不需要的气体排出,并可建立一定的系统初始压力,完成平顺的压力校准。
    通过使用自动量程(AutoRange)功能,可以针对被校准仪表的特定量程实现优化和安全保护。使用自动量程功能时,仪器可自动选择最合适的参考压力传感器并优化系统设置以覆盖指定量程。若系统包含两只参考压力传感器,当高压传感器工作时,保护阀会将低压传感器与高压压力隔离以避免过压损坏。声音和灯光指示器提示操作人员将关断阀设置到正确位置。
    用户可自定义的分辨率和测试限,从而可根据被校准仪表的指标实现最优的性能。仪器具有自动调零功能,通过与大气相通可快速实现再次自动调零。
    仪器操作简单,水压力计算公式,根据用户可定义的标准来提供“就绪/未就绪”提示灯,确保测量的一致性,保证其与操作人员的判断无关。
    此外,E-DWT-H不受当地重力或环境温度的影响;可以在任何压力单位上直接设置读取数值,无须装卸砝码。运行自动测试时,可选脚踏开关方便进行数据采集。

    坚固便携

    ·         在无交流电源供电情况下,可用电池选件进行供电(选件含电池与充电器)。可充电电池支持仪器在现场连续工作长达 8小时

    ·         压力产生、调整、测量、数据采集高度集成在一个便携仪器中

    ·         可选带滚轮便携箱方便携带和运输至现场

    ·         便携式仪器箱选件包含防雨设计,坚固耐用

    E-DWT-H的设计特别考虑了现场的压力校准应用。可选的带滚轮的坚固便携箱可以方便运输和携带到现场,气象大气压力计,快速安装和设置。加之电池选件,可以支持8小时的现场校准。不需要在现场填充介质,不需要拆装硬件。可谓到了就校,校完就走。

    自动测试
    自动测试(AutoTestTM):让操作人员快速设置测试点,并实现全部与量程有关的参数设置。RS232接口可以通过可选的COMPASS软件完成数据实时采集并完成用户所需的校准报告。
    仪器所选择的分辨率和稳定性测试是基于被校准仪表的量程来设定的。根据所设置的上限,仪器会提供过压报警和过压保护。如果运行自动测试(AutoTests),高压手持数字压力计, 仪器将会提示操作人员设置测试步骤的每个校准点,活塞压力计检定规程,而基准的数据将会自动保存以供调出或下载。简单的校准步骤可以快速方便地进行设置,而那些复杂的校准测试步骤可以存储起来便于以后直接调用。
    E-DWT-H除了可以通过手动操作仪器前面板完成各种参数设置、测试过程之外,流量流速压力计算,还可以使用计算机软件对其进行控制,实现校准过程所需的全部参数设置。如压力单位、压力量程、仪器分辨率等参数。
    该软件具有中文界面,操作和使用非常方便。通过建立常用的校准过程设置并保存,在校准时可以快速调用,大大提高了工作效率,降低了对人员的要求,提高的测试的复现性。测试的数据可以被自动保存,用户可随时查看测试数据及测试过程的其他相关信息。用户还可以同时软件自带的测试记录编辑器,武汉u型压力计,自定义测试记录格式,最大程度地满足不同用户的需求。

    通用技术指标

    电源要求

    数字测量部分:12 VDC,1.2 A
    12V交直流转换器:100 to 240 VAC,50-60 Hz

    温度范围

    使用:10 to 40℃
    储存:-20 to 70℃

    相对湿度

    使用:0 to 70%
    储存:0 to 100%

    重量

    单传感器:约12kg
    双传感器:约14kg

    尺寸

    41.4 cm宽×26.9 cm高×37.1 cm深
    (16.3 in.×10.6 in.×14.6 in.)
    使用高压缩容量时高为33.6 cm (13.2 in.)

    压力范围

    取决于内部传感器
    最大200 MPa (30 000 psi),标准压缩容量模式
    最大100 MPa (15 000 psi),压力计的精度是多少,高压缩容量模式

    工作介质

    交货时为癸二酸酯或无液体
    可使用介质包括癸二酸酯,硅油,丙烯,
    全氟化/部分氟化液体,酒精

    储液罐容积

    300 cc (18 in.3)

    变容积压缩容量

    标准:3 cc (0.18 in.3)最大200 MPa (30 000 psi)
    高压缩:7 cc (43 in.3)最大100 MPa (15 000 psi)

    填充与启动泵位移

    3.7 cc (0.23 in.3)

    压力测试接口

    DH500阴螺纹
    注:DH500是一种6mm(1/4in.)管状锥螺纹,左旋密封,压力计量,与AE F250C,HIP HF4等等同

    压力量限

    最大工作压力:高压传感器量程上限。标准压缩容量时最大为200MPa (30 000 psi),高压缩容量时最大为100MPa
    最大启动泵压力:700 kPa (100 psi)
    使用低压传感器时的最大工作压力为低压传感器测量上限
    低压传感器安全阀压力设置:
    A40M传感器:44.7 MPa (6480 psi)
    A20M传感器:22.3 MPa (3240 psi)
    A14M传感器:15.7 MPa (2200 psi)
    A10M传感器:10.8 MPa (1570 psi)
    A7M传感器:7.6 MPa (1100 psi)

    通讯端口

    RS232 (COM1, COM2)



    电池及充电器选件技术指标



    电源要求

    100 to 240 VAC,50/60 Hz,最大功耗15 W



    工作温度范围

    10 to 40℃



    储存温度范围

    -20 to 70℃



    重量

    2 kg (4.4 lb)



    尺寸

    8 cm高×22.5 cm宽×20 cm深
    (3.1 in.×8.9 in.×7.9 in.)

    电池类型

    镍-氢电池



    电池电压

    12 VDC



    电池容量

    典型:9000 mAh
    最小:8200 mAh



    充电时间

    电量耗尽时完全充满约需14~16小时



    电池供电运行时间

    8小时





    压力测量指标

    预热时间

    冷启动推荐15分钟预热

    正常工作温度范围

    10 to 40℃

    分辨率

    默认:当前量程的0.01 %,用户可调至传感器最大量程的1ppm或当前自动量程的10ppm,油压机压力计算,取较大者

    精度1

    读数的± 0.018%或传感器量程的0.0018%,取较大者

    长期稳定性2

    一年:读数的± 0.0075%
    两年:读数的± 0.015%

    测量不确定度3

    一年:读数的±0.02%或传感器量程的0.002%,取较大者
    两年:读数的±0.025%或传感器量程的0.0025%,取较大者

    1.组合了线性度、迟滞和重复性。
    2.一年期的传感器测量稳定性(k=2)是认为在使用自动调零功能下获得的。
    由于稳定性指标仅能够预测且每只传感器均不相同,所以对于某特定传感器的稳定性指标是从经验值获得的。
    3.传感器示值相对于所施加的压力真值的最大偏差,包括精度、长期稳定性、10~40 ℃温度影响和校准不确定度(认为校准参考不确定度为读数的±0.005%, k=2)的合成与扩展(k=2),方法符合ISO测量与不确定度表述指南。

    型号

    描述

    E-DWT-HV AhhhM/AlllM

    E-DWT:数字式压力校准器

    E-DWT-H:数字式压力校准器(E-DWT)

    HV:高压缩容量(最大压力为100MPa),如不需高压缩容量时不需此项。

    AhhhM:高压传感器(Hi QRPT),其中hhh表示传感器量程

    AlllM:低压传感器(Lo QRPT),其中lll表示传感器量程。如不需低压传感器时无需此项。

    将E-DWT-H进行如下配置:

    1.   确定需要测量的最大压力,从表中选择相应的传感器作为高压传感器(Hi Q-RPT)。

    2.   在高压传感器(Hi Q-RPT)量程的10%以内,不确定度为一个常数,即± 0.02%乘以10%传感器量程;如在低压范围需更好的不确定度指标,则需增加一只低压传感器(Lo Q-RPT),低压传感器不能高于A40M。

    3.   如需要可指定用高压缩容量替代标准压缩容量(最大压力限制为100MPa)。

    4.  设备的标准配制装有癸二酸油校准液。如发货时不需随机灌装液体介质,请指定“无液体”

    通用配件:

    配件

    描述


    配件

    描述

    A100M

    只可作为高位Q-RPT。低位Q-RPT必须为A40M或更低。

    SI版仪表最大范围[MPa] 100
    US版仪表最大范围[psi] 15,000

    A10M

    SI版仪表最大范围[MPa]
    10

    US版仪表最大范围[psi]
    1,500

    A140M高位Q-RPT

    只可作为高位Q-RPT。低位Q-RPT必须为A40M或更低

    SI版仪表最大范围[MPa] 140
    US版仪表最大范围[psi] 20,000

    A14M

    SI版仪表最大范围[MPa]
    14

    US版仪表最大范围[psi]
    2,000

    A200M高位Q-RPT

    只可作为高位Q-RPT。低位Q-RPT必须为A40M或更低。

    SI版仪表最大范围[MPa] 200
    US版仪表最大范围[psi] 30,000

    A20M

    SI版仪表最大范围[MPa]
    20

    US版仪表最大范围[psi]
    3,000

    A40M

    SI版仪表最大范围[MPa]
    40

    US版仪表最大范围[psi]
    6,000

    A70M高位Q-RPT

    只可作为高位Q-RPT。低位Q-RPT必须为A40M或更低

    SI版仪表最大范围[MPa] 70
    US版仪表最大范围[psi] 10,000

    A7M

    SI版仪表最大范围[MPa]
    7

    US版仪表最大范围[psi]
    1,000
