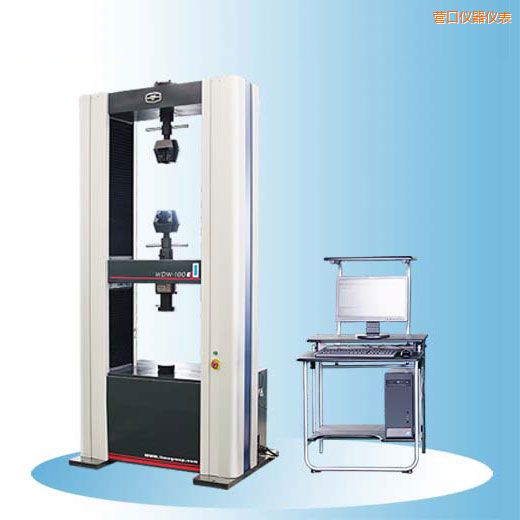

    时代电子万能试验机
    型 号:WDW-200E
    品 牌:TIME北京时代集团
    技术指标:分辨力:最大试验力的1/300000
    营口时代电子万能试验机-WDW-200E-TIME北京时代集团

        WDW-200E/300E微机控制电子万能试验机采 用双空间门式结构,标准为上空间拉伸,下空间压缩、弯曲,拉压空间可相互转换。电子万能试验机主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式 框架,调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横 梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现试样的加荷与卸载。万能试验机采用该结构保证机架有足够的刚度,同时实现高效、平稳传动。主机主要 零部件在加工中心进行加工,保证了主机的精度。滚珠丝杠为 E5 级。

       1.交流伺服驱动器和交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置,调速比可达 1:100000。

       2.具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

       3.电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

    技术指标/试验机型号 WDW-200E WDW-300E
    特点 采用进口伺服系统和伺服电机,全数字化测量控制系统
    最大试验力(kN) 200
    主机刚度(kN/mm) 400
    主机精度 主机所有重要零部件均采用日本进口大型加工中心加工,保证试验机的精度
    精密滚珠丝杠精度 16μm/300mm E级所有精密滚珠丝杠副均为磨削加工
    试验力测量范围 最大试验力的2%—100%/0.4%—100%
    试验力准确度 优于示值的±1%(精密级为±0.5%)
    试验力分辨力 最大试验力的1/300000
    变形测量范围 0.2—100%FN
    变形测量准确度 在引伸计满量程的0.2%—100%范围内,优于示值的±1%(精密级为±0.5%)
    位移分辨力 0.001mm
    力控速率控制范围 0.005—5%FN
    力控速率控制精度 速率<0.05FN/s时,为±2%设定值以内;速率≥0.05FN/s时,为±0.5%、±1%设定值内
    变形速率控制范围 0.005—5%FN
    变形速率控制精度 速率<0.05FN/s时,为±2%设定值以内;速率≥0.05FN/s时,为±0.5%设定值内
    位移速率控制范围 0.005mm/min—500mm/min无级,任意设定
    位移速率控制精度 速率<0.01mm/min时,设定值在±1%以内;速率≥0.01mm/min时,设定值在±0.2%内
    恒力、恒变形、恒位移控制范围 0. 5—100%FN/s
    恒力、恒变形、恒位移控制精度 设定值在≥10%FN时,设定值的±0.01%以内;设定值<10%FN时,设定值的±1%以内
    拉伸行程(mm) 600
    试验空间宽度(mm)  600
    主机外形尺寸(mm) 1100×770×2685
    附具形式 标配楔形拉伸附具、压缩、弯曲附具及用户提出的其他附具
    电控系统安装方式 底置式
    质量(kg) 1560
    电机功率 3
    整机形式 落地式
