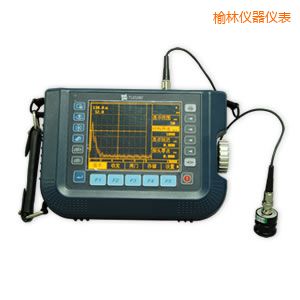

榆林时代超声波探伤仪-TUD300-时代仪器

详细介绍

TUD300数字超声波探伤仪 1 峰值记忆功能； 2 自动增益调节； 3 快速旋钮调节操作方便； 4 重复发射率高达1KHZ； 5 有B扫描功能； 6 具有10个独立探伤通道； 7 超高采样率，射频波形细节尽现； 8 屏幕刷新频率高达60HZ无延迟，无拖影，超声波探伤仪操作，快速捕捉伤波； 9 软件通过通讯接口在线升级； 10 可存储、删除高达300幅A扫图形及参数和30000个厚度值； 11 利用标准试块DAC曲线自动生成； 12 具有独立的双闸门设置和报警功能； 13 可以在单探头、双探头及透射三种探伤工作方式之间任意切换； 14 探头阻尼通过菜单选择在50、150、400之间切换； 15 具有线性抑制功能，可抑制为屏高的0%---80%，步距1%； 16 具有屏幕的冻结和解冻功能； 17 具有系统参数的加锁和解锁功能； 18 具有存储图形、扫描过程回放功能； 19 能够跟PC机通讯，超声波探伤仪校准，可以将测量数据和系统设置参数上传给PC机，超声波探伤仪参数，利用Windows软件以便生成探伤报告、打印等； 20 高亮度EL图形点阵显示，无视角、阳光影响； 21 大容量锂离子电池、无记忆性，连续工作8小时； 22 探头自动校准； 23 探头角度和K值两种输入方式； 24 缺陷当量计算

技术指标：

1.测量范围(mm)：2.5～5000(钢纵波) 2.工作频率(MHz)：0.2～15MHZ（低频0.2-1MHz，中频0.5-4MHz，高频3-15MHz可选） 3.增益调节：0～110dB; （0.2、0.5、1、2、6、12步距调节，0.0时锁定） 4.垂直线性误差：≤3% 5.动态范围：≥34dB 6.水平线性误差：≤0.2% 7.波形显示： 正半波、负半波、全波和射频 8.探伤灵敏度余量：≥60dB（2.5MHZ F20/Z20-2） 9.脉冲移位：-20～+3400 us 10.探头延时：0us～99.99us，分辨率0.01 11.扫描分辨率：0.1mm (2.5～100mm)； 　　　　　　　1mm(100～5000mm)； 12.声速：1000m/s～9999m/s 13.外形尺寸(mm)：240×170×70 14.重量(含电池)：1.47Kg 标准配置： 1.主机　1个、锂电池2组、 耦合剂1瓶 2.直探头 　F20　　2.5MHz　(1支) 3.斜探头　8×9K2　　5MHz　(1支) 4.BNC探头连电缆　 3A/9V电源适配器、 可选附件：串行通讯电缆（9针）、PC段通讯软件、串行打印机TP UP-NP
