WAW-3000A/4000A/5000A微机控制电液伺服万能试验机满
足矿用高强度圆环链检验程序的各项要求，由计算机控制系统通过控制伺服阀等部件来实现试验过程的自动控制，试验数据由负荷传感器精确采集并传输至计算机，
系统自动分析处理及存储试验结果，自动记录绘制试验力—时间、试验力—位移、位移—时间等试验曲线，，自动保存，并能打印数据报表及试验曲线，是生产、科研
和教学等行业的理想试验设备。

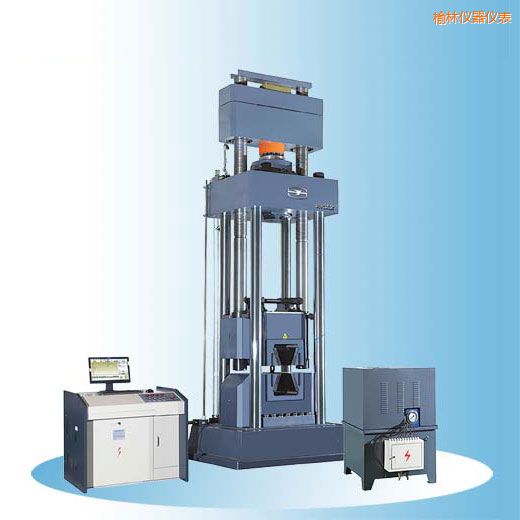

WAW-3000A/4000A/5000A 微机控制电液伺服万能试验机采
用油缸上置式结构，拉压双空间，拉伸空间位于主机的上钳口座和下钳口座之间，四立柱两丝杠形式，稳定可靠，，拉伸试验空间低便于操作。采用传统的全开式钳口
座，并且前后增加钳口座拉板，以达到闭式钳口的效果，强度高、不变形，适合大工作量的拉伸试验；上横梁有螺母丝杠副，采用电机、减速机链轮链条传动，，带动
螺母转动，通过螺母旋转改变上钳口座的位置，实现试验空间的无级调整。
|
规格/型号
|
WAW-3000A
|
WAW-4000A
|
WAW-5000A
|
|
最大试验力（kN）
|
3000
|
4000
|
5000
|
|
试验力测量范围
|
2%~100%Fn
|
|
试验力示值相对误差
|
≤示值的±1%
|
|
活塞行程（mm）
|
300
|
300
|
300
|
|
最大拉伸试验空间（mm）
|
800
|
1000
|
1000
|
|
弯曲支滚最大间距（mm）
|
300
|
300
|
300
|
|
活塞最大移动速度约（mm/min）
|
50
|
50
|
50
|
|
试验空间调整速度约（mm/min）
|
100
|
100
|
100
|
|
矿链夹持直径系列（mm）
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38、Φ42、Φ48
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38、Φ42、Φ48、Φ56
|
|
四立柱间距（长×宽）mm
|
800×600
|
1000×800
|
1000×800
|
|
主机升降电机功率（kW）
|
3
|
4
|
4
|
|
油泵电机功率（kW）
|
5.5
|
7.5
|
7.5
|
|
主机质量（kg）
|
19000
|
24000
|
26000
|
|
主机外形尺寸约（长×宽×高）mm
|
1700×1400×4500（5500）
|
2000×1600×4800（6100）
|
2000×1600×4900（6300）
|
