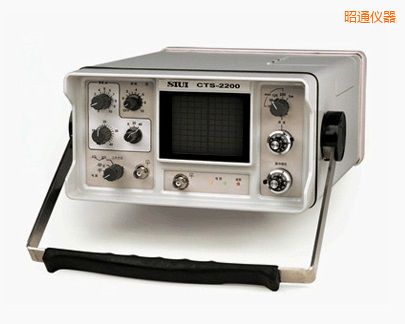

    模拟超声波探伤仪
    型 号:CTS-2200
    品 牌:汕超SIUI
    技术指标:探测范围 10 ~ 5000(钢纵波)mm
    昭通模拟超声波探伤仪-CTS-2200-汕超SIUI
    模拟超声波探伤仪CTS-2200特点
    • 小型轻便:采用高亮度内刻度示波管和新工艺,含电池仅5.4Kg,SIUI探伤仪,小型轻便,汕头数字超声波探伤仪,容易携带,最适于流动性大和高空作业。

    • 良好的密封性:整体性薄膜面板和防水设计,便携式式超声波探伤仪,能防止耦合剂从插件缝隙渗透到仪器内部,超声波探伤仪有辐射吗,有效保护了内部电路,超声波探伤仪探头价格,进一步提高耐久性。
    • SMT技术:采用先进的表面安装元件和技术,极大地提高仪器的可靠性。灵敏度调整旋钮和时间轴调整旋钮分别配置在面板的左右两侧。
    • 容易使用:不常用的旋钮全部放在仪器右上侧小窗口内,面板简单明了,苏州超声波探伤仪厂家,探伤现场容易使用。
    • 波形选择功能:波形显示有高分辨率、普通、缓倾斜三档切换,可选择最适合观察的波形。
    • 多种脉冲重复频率:脉冲频率选择高、中、低三档,数字超声波探伤仪使用,与探伤范围配合,汕超所超声波探伤仪,有多达15种脉冲重复频率供使用时选择。
    • 环保型高容量电池:采用新形镍氢(Ni-MH)电池,超声波探伤器,体积小、容量大(6Ah),净化环境。
    • 应用领域:适用于金属和部分非金属材料的超声无损检测,尤其适用于流动性大的野外或高架探伤作业。


    模拟超声波探伤仪CTS-2200参数

    项 目

    单位

    技术数据

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥32

    探伤灵敏度余量

    dB

    ≥46(2.5Z20N探头)

    水平线性误差

    %

    ≤1

    工作频率范围

    MHz

    0.4 ~ 10

    薄板分辨力

    mm

    ≤3(10C6N探头)

    探测范围

    mm

    10 ~ 5000(钢纵波)

    脉冲移位

    mm

    ≥800(钢纵波)

    衰减器

    dB

    90(20dB×2,可记录超声波探伤仪,2dB×20,0.5dB×20)

    闸门起位

    mm

    0 ~ 5000(钢纵波)连续可调

    闸门范围

    mm

    0 ~ 5000(钢纵波)连续可调

    报警阀值

    %

    垂直刻度的10 ~ 100范围内任意设定

    工作电压

    V

    AC:220±22

    DC:6

    电池类型



    镍氢电池组(1.2V×5,6Ah)

    工作温度

    0 ~ 40

    重量

    Kg

    约5.4(含电池)

    尺寸

    mm

    235×123×335(宽×高×深)
