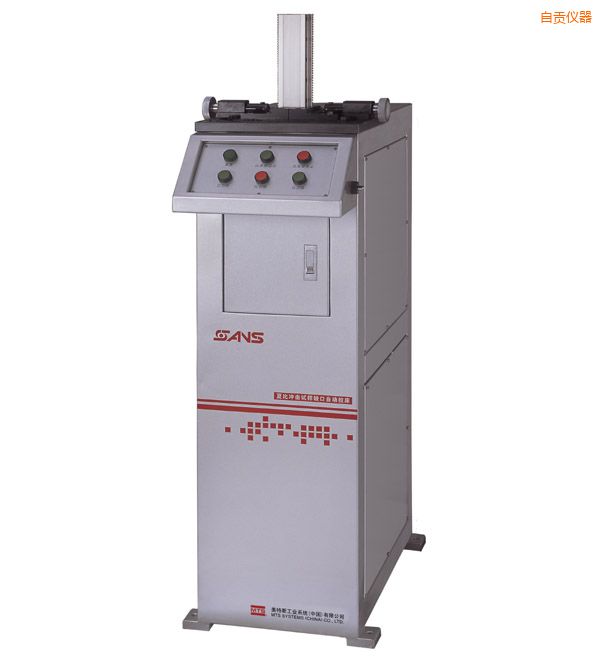

设备概述：

该机是金属摆锤冲击试验机的附属专用设备，根据相应标准制取不同缺口形状的金属冲击试样。采用液压传动、电动控制（电磁阀换向控制拉刀升降），可控调速（调速阀可调节不同切削速度），同时采用润滑油冷却润滑切削刀刃，保证制备的试样缺口尺寸、表面质量都高标准满足使用要求。拉刀采用优质W18Cr4V刀具合金材料，使用寿命高。设备稳定可靠，，操作方便，制样效率高，，是金属摆锤冲击试验机最佳配套设备。

主要功能：

主要用于加工金属摆锤夏比冲击试样缺口。

主要特点：

1：拉刀采用优质W18Cr4V刀具合金材料，，刀具参数设计合理，，使用寿命高。

2：主要液压元器件均采用国内知名品牌，充分保证了液压系统的可靠性与稳定性。

3：配有润滑系统，，给拉刀刀刃及拉刀导向装置供油，，以便冷却、润滑及清洗拉刀，，使拉削出的试样缺口尺寸及表面粗糙度得到保证，并延长拉刀使用寿命。

4：机架骨架部分由角钢、槽钢等型材焊接而成，结构设计合理，符合操作者习惯。面板等部分为钣金结构，，拆装方便，表面喷塑处理，，外观整齐美观。

5：电气控制部分主要电气元件采用国外或中外合资知名企业生产，，保证了设备的可靠性稳定性。

满足标准：

试样缺口满足以下标准：

1.   GB/T 229-1994 《金属夏比缺口冲击试验方法》

2.   ISO148-1998 《Metallic materials – Charpy pendulum impact test》

3.   ASTM E23-02a 《金属材料缺口试样标准冲击试验方法》

4.   DIN 50 115-1991 《金属材料冲击试验特殊试样尺寸及断口判定》中DVM型试样

应用行业：

计量质检；冶金钢铁；机械制造；汽车生产；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。

原装配置：

V型、U2型各一把

可拓展配置：

U3型拉刀、U5型拉刀

技术参数：

1.       试样尺寸：10×10（7.5或5）×55mm

2.       缺口类型：V型缺口：深2mm  45o±2 o  r=0.25mm±0.025mm

            U2型缺口：深2mm  宽2mm  r=1mm±0.05mm

            U3型缺口：深3mm  宽2mm  r=1mm±0.05mm

            U5型缺口：深5mm  宽2mm  r=1mm±0.05mm

3.       拉刀行程：340±10mm

4.       拉削速度：2～3m/min(无级调速)

5.       润滑系统：润滑油循环、油量可调

6.       液压油牌号：L-HM46液压油或性能相当的液压油

7.       液压油量：约20L，用户自备

8.       功率：500W

9.       电压：三相五线380V±10%  50Hz

10.            外形尺寸：长×宽×高=430×750×1250mm

11.            主机重量：约200kg

注：拉刀需选配
